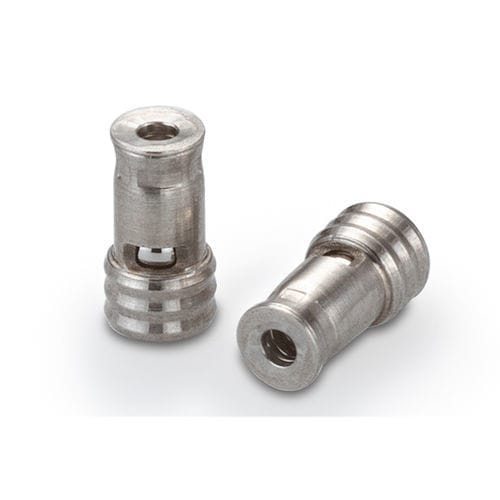

Válvula de retención de cartucho CCPI series

push-inpara carcasa de plásticopara aplicaciones médicas

Esta válvula de retención de estilo cartucho está diseñada específicamente para su instalación en muchos accesorios médicos comunes y carcasas de plástico. La válvula se puede instalar en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. La válvula cuenta con una construcción completamente de acero inoxidable que proporciona compatibilidad con una amplia gama de fluidos y gases. Además, está disponible con una bola de cerámica para mejorar la resistencia a la corrosión. Un asiento de metal de alta calidad proporciona baja fuga, presión de apertura repetible y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción a presión - En plástico - Diámetro: 2,54 mm - Tasa de Lohm: 750 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal a metal Rendimiento general - Tasa de Lohm: 750 Lohms - Fuga: 10 SCCM (máx) a 500 kPa (72,5 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Tope: Acero inoxidable 303 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C o cerámica Números de pieza y especificaciones - CCPI2510000S: 750 Lohms, 0 kPa (sin resorte), Acero inoxidable 440C, 1INST012735S - CCPI2510004S: 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Acero inoxidable 440C, 1INST012735S - CCPI2510007S: 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Acero inoxidable 440C, 1INST012735S - CCPI2510014S: 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Acero inoxidable 440C, 1INST012735S - CCPI2510040S: 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Acero inoxidable 440C, 1INST012735S - CCPI2580000S: 750 Lohms, 0 kPa (sin resorte), Cerámica, 1INST012735S - CCPI2580004S: 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Cerámica, 1INST012735S - CCPI2580007S: 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Cerámica, 1INST012735S - CCPI2580014S: 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Cerámica, 1INST012735S - CCPI2580040S: 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Cerámica, 1INST012735S Piezas de repuesto y accesorios - CCRT0024277S: Herramienta de instalación hacia adelante de inserción a presión de 2,5 mm - CCRT0048048S: Herramienta de instalación inversa de inserción a presión de 2,5 mm - Curva de flujo, sección transversal, detalles dimensionales y del orificio de instalación: Consulte las imágenes en la galería para dibujos de referencia y curvas de rendimiento. Datos clave del producto: - Configuración de montaje: Inserción a presión - En plástico - Diámetro: 2,54 mm - Tasa de Lohm: 750 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal a metal Procedimientos de instalación: - Procedimientos de instalación hacia adelante y hacia atrás disponibles (ver documentos). - Herramientas de instalación y fabricación: Número de dibujo de la herramienta hacia adelante: CCRT0024277S, Número de dibujo de la herramienta inversa: CCRT0048048S Envolvente CAD: - Modelo de válvula de retención de inserción a presión de 2,5 mm disponible (ver sección CAD). Manual: - Manual de MicroHidráulica Industrial de Soluciones Automotrices e Industriales (ver documentos). Especificaciones técnicas / Características: - Válvula de retención de estilo cartucho para accesorios médicos y carcasas de plástico - Instalación bidireccional (flujo hacia adelante o hacia atrás) - Construcción completamente de acero inoxidable; bola de cerámica opcional - Baja fuga, presión de apertura repetible, larga vida útil - Probado funcionalmente al 100% - Cuerpo: Acero inoxidable 303 - Tope: Acero inoxidable 303 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C o cerámica - Tasa de Lohm: 750 Lohms - Fuga: 10 SCCM (máx) a 500 kPa (72,5 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación
