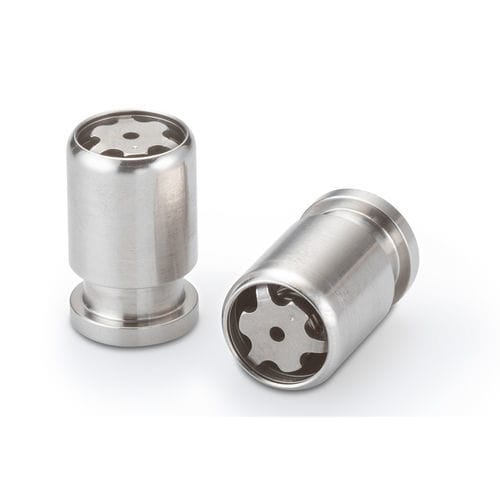

Válvula de retención de cartucho CKBA series

de globode acero

Esta válvula de retención de estilo cartucho tiene un diámetro de solo 0,483 pulgadas y una longitud de 0,76 pulgadas. Su diseño único maximiza el flujo libre en un paquete muy corto y compacto. La válvula es ideal para aplicaciones con tasas de flujo de hasta 22 GPM. - Válvulas de retención de estilo de émbolo - Diámetro: 0,5 pulgadas - Tasa de Lohm: 14 Lohms máx - Presiones de operación: Hasta 5000 psi - Fugas: 1 gota / hora a 5000 psi Rendimiento General - Fuga máxima en dirección verificada a 5 psid: 1 gota / minuto - Fuga máxima en dirección verificada a 1000-5000 psid: 1 gota / hora - Tasa de Lohm a 15 psid y mayor: 14 Lohms máximo - Presión nominal del sistema: Hasta 5000 psi - Peso nominal: 9 gramos - Fluido de prueba: MIL-PRF-83282 a 85°F Materiales - Cuerpo: 15-5PH CRES, AMS 5659 - Émbolo: 440C CRES, AMS 5630 - Resorte: 17-7PH CRES, AMS 5678 - Retenedor: 304 CRES, QQ-P-35 - Jaula: 304 CRES, ASTM A 666 - Acabado: Todas las piezas CRES pasivadas. Números de Parte y Especificaciones - CKBA0500601A: Presión de apertura (psid): 1,5 Máximo, Tasa de Lohm: 14 Lohms Máximo - CKBA0500605A: Presión de apertura (psid): 5 ± 3, Tasa de Lohm: 14 Lohms Máximo Imágenes Técnicas Adicionales - Curva de flujo: Rendimiento de la válvula en MIL-PRF-83282 a 85°F - Vista en sección transversal: Configuración de flujo libre hacia adelante - Vista dimensional: Todas las dimensiones están en pulgadas - Detalles del agujero de instalación: Todas las dimensiones están en pulgadas Datos Clave del Producto - Válvulas de retención de estilo de émbolo - Diámetro: 0,5 pulgadas - Tasa de Lohm: 14 Lohms máx - Presiones de operación: Hasta 5000 psi - Fugas: 1 gota / hora a 5000 psi
