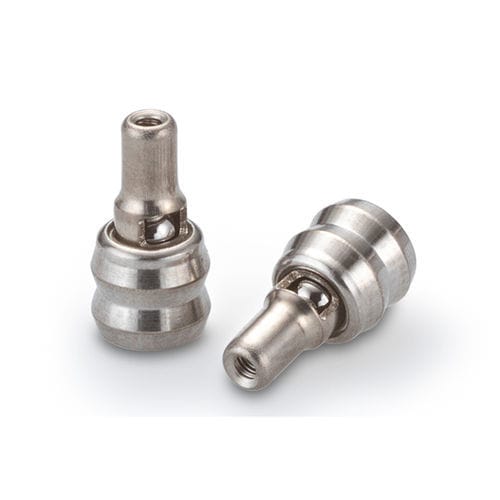

Válvula de retención de cartucho CCPI series

push-inde acero inoxidable

Esta válvula de retención de estilo cartucho ofrece una capacidad de flujo optimizada para su tamaño. El diseño único con púas permite una fácil instalación por inserción en carcasas y accesorios de plástico, lo que garantiza la retención y evita cualquier fuga de derivación. La válvula se puede instalar en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. El diseño completamente de acero inoxidable de la válvula proporciona compatibilidad con una amplia gama de fluidos y gases. Un asiento de metal de alta calidad ofrece baja fuga, presión de apertura repetible y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción - En plástico - Diámetro: 4,69 mm - Tasa de Lohm: 250 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal a metal Rendimiento general - Tasa de Lohm: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Jaula: Acero inoxidable 305 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C Números de pieza y especificaciones - CCPI4510000S: 250 Lohms, 0 kPa (sin resorte), 1INST055825S - CCPI4510004S: 250 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), 1INST055825S - CCPI4510007S: 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), 1INST055825S - CCPI4510014S: 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), 1INST055825S - CCPI4510040S: 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), 1INST055825S - CCPI4510069S: 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), 1INST055825S Piezas de repuesto y accesorios - CCRT0055034S: Herramienta de instalación de inserción hacia adelante de 4,5 mm - CCRT0055036S: Herramienta de instalación de inserción inversa de 4,5 mm - Curva de flujo, vista en sección transversal, vista dimensional, detalles del orificio de instalación: Consulte las imágenes en la galería para dibujos de referencia y curvas de rendimiento. Especificaciones técnicas clave: - Montaje: Inserción (en plástico) - Diámetro: 4,69 mm - Tasa de Lohm: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación - Tipo de asiento de válvula: Metal a metal - Material del cuerpo: Acero inoxidable 303 - Material de la jaula: Acero inoxidable 305 - Material del resorte: Acero inoxidable 302 - Material de la bola: Acero inoxidable 440C
