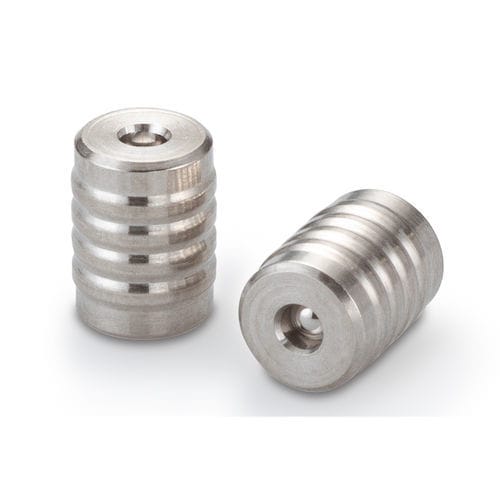

Válvula de retención de bolas CCPI series

de gasde plásticode metal

Esta válvula de retención de tipo cartucho está diseñada específicamente para su instalación en tubos blandos, carcasas de plástico y accesorios. La válvula se puede instalar en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. La válvula cuenta con una construcción completamente de acero inoxidable que proporciona compatibilidad con una amplia gama de fluidos y gases. Además, está disponible con una bola de cerámica para mejorar la resistencia a la corrosión. Un asiento de metal de alta calidad proporciona baja fuga, presión de apertura repetible y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción - En plástico - Diámetro: 5,46 mm - Tasa de Lohm: 250 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal a metal Rendimiento general - Tasa de Lohm: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 303 - Jaula: Acero inoxidable 305 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C o cerámica Números de pieza y especificaciones - CCPI5510000S: 250 Lohms, 0 kPa (sin resorte), Acero inoxidable 440C, 1INST006189S - CCPI5510004S: 250 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Acero inoxidable 440C, 1INST006189S - CCPI5510007S: 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Acero inoxidable 440C, 1INST006189S - CCPI5510014S: 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Acero inoxidable 440C, 1INST006189S - CCPI5510040S: 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Acero inoxidable 440C, 1INST006189S - CCPI5510069S: 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), Acero inoxidable 440C, 1INST006189S - CCPI5580000S: 250 Lohms, 0 kPa (sin resorte), Cerámica, 1INST006189S - CCPI5580007S: 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Cerámica, 1INST006189S - CCPI5580014S: 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Cerámica, 1INST006189S - CCPI5580040S: 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Cerámica, 1INST006189S - CCPI5580069S: 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), Cerámica, 1INST006189S Piezas de repuesto y accesorios - CCRT0900170S: Herramienta de instalación de inserción 558 Series Características clave - Válvula de retención de tipo cartucho para tubos blandos, carcasas de plástico y accesorios - Instalación bidireccional para flujo hacia adelante o hacia atrás - Construcción completamente de acero inoxidable para una amplia compatibilidad con fluidos y gases - Opción de bola de cerámica para mejorar la resistencia a la corrosión - Asiento de metal de alta calidad para baja fuga y larga vida útil - Probado funcionalmente al 100% Especificaciones técnicas - Configuración de montaje: Inserción - En plástico - Diámetro: 5,46 mm - Tasa de Lohm: 250 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación - Tipo de asiento de válvula: Metal a metal - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Material del cuerpo: Acero inoxidable 303 - Material de la jaula: Acero inoxidable 305 - Material del resorte: Acero inoxidable 302 - Material de la bola: Acero inoxidable 440C o cerámica
