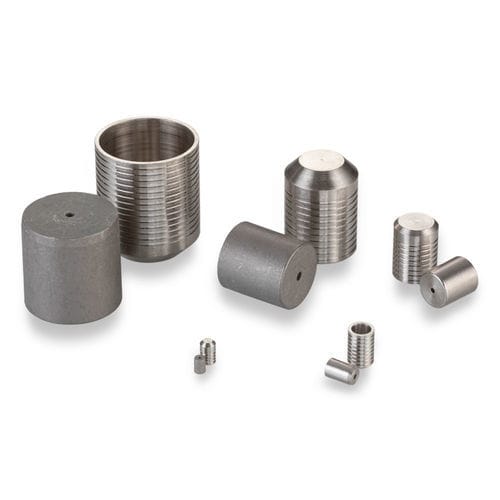

Tapón cilíndrico PLGA1871400A

roscadode aleación de níquelde formado

Este miembro de nuestra clásica familia de tapones Lee está hecho de Monel, una aleación de níquel que proporciona una resistencia excepcional a la corrosión en una variedad de aplicaciones. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados en cruz. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,187 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 28,000 psi - Material del tapón: Monel - Material de la carcasa: Monel Rendimiento general - Presión de prueba (psi x 1000): Clase 1: 18, Clase 2: 24, Clase 3: 28 Materiales - Pasador: R405 Monel, Especificación: QQ-N-281, Acabado: Cera - Tapón: R405 Monel, Especificación: QQ-N-281, Acabado: - Números de parte y especificaciones - Número de parte: PLGA1871400A, Tamaño: Largo, D Max.: 0,1875, D Min.: 0,1866, C Nom.: 0,26, M Nom.: 0,235, K Nom.: 0,154, L Nom.: 0,181, Peso (g): 0,95, A Min.: 0,253, N Dia. Ref.: 0,156, W Min.: 0,063, Diámetro de escariado Clase 1: 0,1875 - 0,19, Diámetro de escariado Clase 2: 0,1875 - 0,189, Diámetro de escariado Clase 3: 0,1875 - 0,188 Piezas de repuesto y accesorios - Número de parte: CUTA1870203A, Descripción: Juego de herramientas de instalación - Número de parte: CUTA1870103B, Descripción: Juego de herramientas de extracción - Número de parte: CUTA1871103A, Descripción: Calibre - Número de parte: PLGA1971400A, Descripción: Tapón Lee sobredimensionado largo - Para dimensiones, consulte la pestaña Números de parte y especificaciones. - Para más información: Manual técnico hidráulico de soluciones aeroespaciales, energéticas y de deportes de motor Página A34 - Envolvente CAD: Modelo largo de tapón Lee Monel 187 (la descarga requiere envío de formulario) - Procedimiento de instalación: PS 203 REV L: Criterios de diseño y procedimientos de instalación y extracción para tapones de expansión Lee (la descarga requiere envío de formulario) - Herramientas de instalación y fabricación: CUTA1870203A: Herramienta de instalación de tapón, CUTA1870103B: Juego de herramientas de extracción de tapón, CUTA1871103A: Calibre de tapón (las descargas requieren envío de formulario) - Video del producto: Descripción general de características y beneficios del tapón de expansión Lee - Artículo: Los tapones A.F.O.® de doble sellado proporcionan funciones de precarga y purga - Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Datos clave del producto: - Diámetro del tapón: 0,187 pulgadas - Diámetro máximo del pasaje sellable: 0,156 pulgadas - Presión de prueba: 28,000 psi - Material del tapón: Monel - Material de la carcasa: Monel
