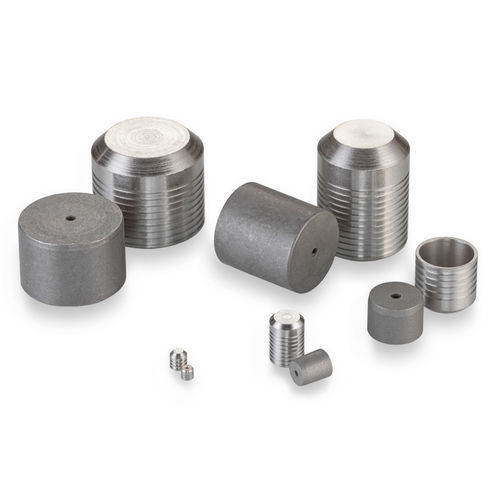

Tapón plano PLGA series

sin roscade acero inoxidable

Este miembro de nuestra clásica familia de tapones Lee es ideal para su instalación en colectores de acero inoxidable. Los tapones Lee siguen siendo el método más simple y exitoso para sellar agujeros perforados transversalmente. Al instalar el pasador, la expansión controlada hace que las tierras y ranuras del tapón se "muerdan" en el material circundante, formando sellos independientes y anillos de retención. Los tamaños varían de 0,093 a 0,656 pulgadas. - Diámetro del tapón: 0,343 pulgadas - Diámetro máximo del pasaje sellable: 0,312 pulgadas - Presión de prueba: 22,000 psi - Material del tapón: Acero inoxidable - Material de la carcasa: Acero inoxidable o Titanio Rendimiento general Presión de prueba (psi x 1000) - Clase 1: Corto 10, Largo 18 - Clase 2: Corto 12, Largo 20 - Clase 3: Corto 14, Largo 22 Materiales - Pasador: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado y Encerado - Tapón: 416 CRES, QQ-S-763C, Rc 20-34, Pasivado Números de pieza y especificaciones - PLGA3430020A: Corto, D Max. 0,3437, D Min. 0,3428, C Nom. 0,307, M Nom. 0,272, K Nom. 0,305, L Nom. 0,216, Peso 3,2g, A Min. 0,295, N Dia. Ref. 0,312, W Min. 0,063, Diámetro de escariado Clase 1: 0,3437 - 0,3462, Clase 2: 0,3437 - 0,3452, Clase 3: 0,3437 - 0,3442 - PLGA3431020A: Largo, D Max. 0,3437, D Min. 0,3428, C Nom. 0,5, M Nom. 0,41, K Nom. 0,308, L Nom. 0,335, Peso 5g, A Min. 0,437, N Dia. Ref. 0,312, W Min. 0,063, Diámetro de escariado Clase 1: 0,3437 - 0,3462, Clase 2: 0,3437 - 0,3452, Clase 3: 0,3437 - 0,3442 Todas las dimensiones están en pulgadas. Esta información es solo de referencia. Piezas de repuesto y accesorios - CUTA3430203A: Juego de herramientas de instalación - CUTA3430103B: Juego de herramientas de extracción - CUTA3431103A: Calibre - PLGA3530020A: Tapón Lee sobredimensionado corto - PLGA3531020A: Tapón Lee sobredimensionado largo Especificaciones técnicas - Familia de productos: Tapón Lee - Diámetro del tapón: 0,343 pulgadas - Diámetro máximo del pasaje sellable: 0,312 pulgadas - Presión de prueba: 22,000 psi - Material del tapón: Acero inoxidable (416 CRES) - Material de la carcasa: Acero inoxidable o Titanio - Acabado: Pasivado y Encerado (Pasador), Pasivado (Tapón) - Tamaños disponibles: 0,093 a 0,656 pulgadas
