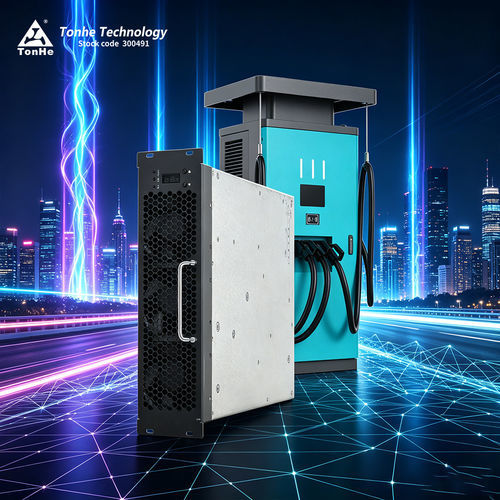

Módulo de potencia SiC THWT30F10030C9EUR

ACDC

Descripción del producto
El THWT30F10030C9EUR es un módulo de alimentación de carga rápida DC de 30 kW de Tonhe, diseñado para estaciones de carga comerciales. Está certificado UL y optimizado para alta densidad de potencia, amplio rango de entrada y comportamiento de salida en potencia constante, adecuado para ensamblajes de cargadores industriales.

Ventajas principales

• Modo de potencia constante en un amplio rango de tensión DC (por defecto 300–1000 VDC; comportamiento constante indicado desde 250 VDC)
• Alta eficiencia de conversión en pico (documentada ≥96 %, secciones indican hasta ≥97,5 %)
• Consumo en espera muy bajo: <10 W
• Baja distorsión armónica total (THD ≤5 %) y alto factor de potencia de entrada (≥0,99)
• Amplio rango de temperatura de funcionamiento (rangos especificados: -40 ℃ a +75 ℃ / -30 ℃ a +70 ℃ según la línea de producto)

Especificaciones técnicas (resumen)

• Modelo: THWT30F10030C9EUR
• Marca: Tonhe
• Entrada AC: 480 VAC nominal, trifásica (sin neutro), rango 432–528 VAC, 60 Hz
• Protecciones de entrada: sobretensión 531–543 VAC, subtensión 323–335 VAC
• Potencia de salida DC: 30 kW nominal
• Rango de tensión de salida: 200–1000 VDC (potencia constante por defecto 300–1000 VDC; 30 kW constante indicado para 250–1000 VDC)
• Rango de corriente de salida: 0,5–120 A
• Eficiencia pico: ≥96 % (secciones indican hasta ≥97,5 %)
• Soft start: ≤3 s; cortocircuito: protección con autorrecuperación
• Precisión regulación tensión: ≤±0,5 %; regulación corriente: ≤±1 %
• THD: ≤5 %; desequilibrio en reparto de corriente: ≤±5 %

Mecánica y entorno

• Dimensiones (sin asa): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤20 kg
• Refrigeración: por ventilador
• Consumo en espera: <10 W
• MTBF: 500 000 horas
• Temperatura de funcionamiento: rangos indicados -40 ℃ ~ +75 ℃ o -30 ℃ ~ +70 ℃ según la variante
• Humedad relativa: ≤95 % (sin condensación); altitud: ≤2000 m (reducción por encima de 2000 m)

Comunicación y operación

• Interfaz: bus CAN para monitorización, ajuste de parámetros y control de estado
• Detalles CAN: velocidad típica 125 kbs y nivel CAN 5 V
• Dirección y operación local: pantalla digital y teclas de operación
• Instalación: admite montaje horizontal, lateral o invertido; opciones de panel frontal personalizadas

Centro de producción y pruebas
Tonhe Technology opera líneas certificadas ISO9001 e IATF16949 con procesos SMT, soldadura, envejecimiento y ensamblaje automático para producción en masa. Un laboratorio EMC reconocido por CNAS y equipamiento de pruebas completo (cámara semianecoica 3 m, analizadores de potencia, cámaras climáticas, cargas DC, sistemas de prueba de inmunidad transitoria) respaldan la validación funcional y EMC.

Certificaciones y embalaje
La documentación del producto hace referencia a certificaciones UL, CE, TUV y sistemas de calidad. El embalaje se adapta a muestras (envío exprés) y a envíos en contenedor por mar/aire; los plazos varían según la cantidad (ej.: muestras ≈7 días; pedidos grandes a coordinar).

FAQ (seleccionadas)

• P: ¿Qué protocolo de comunicación se usa? R: CAN; velocidad típica 125 kbs, nivel CAN 5 V.
• P: ¿Soporta encapsulado con resina? R: Sí, la serie admite llenado con resina.
• P: ¿Qué orientaciones de montaje son posibles? R: Horizontal, lateral o invertido; hay opciones de panel frontal.
• P: ¿Plazo de entrega típico? R: Disponibilidad de muestras y plazos de producción según cantidad; muestras pequeñas a menudo ≈7 días.
• P: ¿Garantía? R: Garantía estándar generalmente 12 meses tras envío, soporte online y on-site según contrato.
