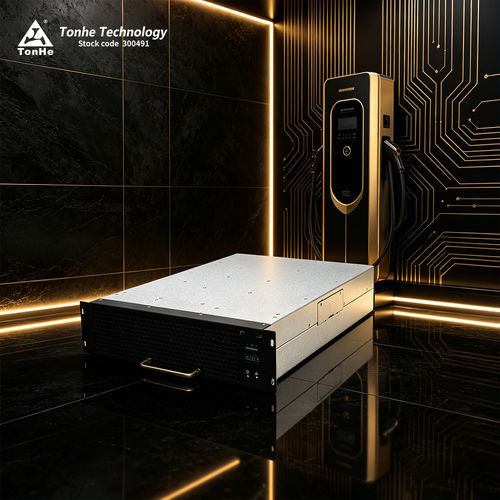

Convertidor DC/DC regulado TH30DS10030C8E-WT

de alta potenciaintegradopara cargadores de vehículos eléctricos

Introducción del producto
El TH30DS10030C8E-WT es un módulo DC/DC de alta eficiencia, alta densidad de potencia y rango de potencia constante ultrawide desarrollado por Tonhe específicamente para estaciones de carga. El producto soporta entrada 200–850 VDC (tensión nominal 750 VDC), rango de entrada de potencia constante 500–800 VDC, potencia de salida nominal de 30 kW y rango de potencia constante de salida 300–1000 VDC. Es capaz de entregar la potencia completa a temperaturas ambiente de hasta 55℃ sin reducción de potencia. El módulo de carga se comunica con el monitor principal vía bus CAN para permitir la configuración de parámetros, la recogida de parámetros de operación y el control del estado de funcionamiento del módulo.

Ventajas del producto

• Alta eficiencia de conversión: eficiencia pico ≥ 98%
• Ruido a plena carga: 55 dB
• Amplio rango de potencia constante en salida: 300–1000 VDC
• Consumo de espera ultra bajo: < 10 W
• Distorsión armónica total ultra baja: ≤ 5%
• Amplio rango de temperatura de funcionamiento: -30℃ ~ +75℃

Rendimiento paramétrico
Modelo: TH30DS10030C8E-WT
Entrada DC: Tensión nominal 750 VDC, rango de funcionamiento 200–850 VDC
Corriente máxima de entrada: 60 A
Salida DC: Potencia de salida nominal: 30 kW
Rango de tensión de salida: 50 ~ 1000 VDC
Rango de corriente de salida: 0,5 ~ 100 A
Rango de potencia constante en salida: cuando la tensión de salida es 300–1000 VDC, salida constante de 30 kW
Eficiencia pico: ≥ 98%
Tiempo de arranque suave: 3 ~ 8 s
Protección contra cortocircuito: protección por autorrecuperación
Precisión de regulación de tensión: ≤ ±0,5%
Precisión de regulación de corriente: ≤ ±1%
Desbalance en reparto de corriente: ≤ ±5%

Capacidades de producción y prueba
Tonhe Technology opera la fabricación con certificaciones ISO9001 e IATF16949. El centro de producción incluye 2 líneas SMT totalmente automáticas, impresión e inspección automática de pasta de soldadura, línea de ensamblaje por soldadura en ola, línea automática de recubrimiento triple protector y línea de detección de envejecimiento. La producción anual de módulos de carga supera las 500.000 unidades tras más de 50 procesos de producción. El centro de pruebas incluye una cámara EMC semianecoica de 3 m de clase mundial (FRANKONIA), cargas y fuentes eléctricas Chroma, analizador de potencia Yokogawa WT1800, cámaras ambientales (-60℃ a +150℃) y sistemas avanzados de prueba de inmunidad transitoria.

Especificaciones / Datos técnicos

• Modelo: TH30DS10030C8E-WT
• Marca: Tonhe
• Tensión de entrada DC nominal: 750 VDC; rango de funcionamiento 200–850 VDC
• Corriente máxima de entrada: 60 A
• Potencia de salida nominal: 30 kW
• Rango de tensión de salida: 50–1000 VDC
• Rango de corriente de salida: 0,5–100 A
• Rango de potencia constante en salida: 300–1000 VDC (30 kW constante)
• Eficiencia pico: ≥ 98%
• Tiempo de arranque suave: 3–8 s
• Protección contra cortocircuito: protección por autorrecuperación
• Precisión regulación tensión: ≤ ±0,5%
• Precisión regulación corriente: ≤ ±1%
• Desbalance de reparto de corriente: ≤ ±5%
• Temperatura de funcionamiento: -30℃ ~ +75℃ (plena potencia hasta 55℃ sin derating)
• Humedad relativa: 5% RH ~ 95% RH (sin condensación)
• Altitud: ≤ 2000 m (derating por encima de 2000 m)
• Método de refrigeración: Refrigeración por ventilador
• Consumo en espera: < 10 W
• Protocolo de comunicación: CAN (baud rate CAN 125 kb/s, nivel CAN 5 V)
• Ajuste de dirección: pantalla digital, operación por botón
• Dimensiones del módulo (D*W*H): 437,5 mm * 300 mm * 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 horas
