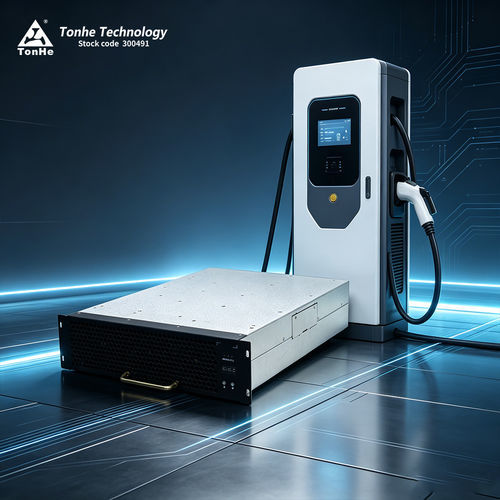

Módulo de potencia SiC TH30DS10030C8E-WT

DCDC

Introducción del producto
El TH30DS10030C8E-WT es un módulo DC/DC de alta eficiencia y alta densidad de potencia con rango de potencia constante ultr amplio, desarrollado por Tonhe para estaciones de carga. Admite entrada 200–850 VDC, ofrece 30 kW nominales y mantiene 30 kW cuando la tensión de salida está entre 300–1000 VDC. El módulo opera a plena potencia hasta 55℃ sin reducción de potencia y se comunica con el controlador principal vía CAN para configuración, telemetría y control de estado.

Ventajas del producto

• Alta eficiencia de conversión: eficiencia pico ≥ 98%
• Ruido a plena carga: 55 dB
• Amplio rango de potencia constante en salida: 300–1000 VDC
• Consumo en espera muy bajo: < 10 W
• Baja distorsión armónica total: ≤ 5%
• Amplio rango de temperatura de funcionamiento: -30℃ a +75℃

Rendimiento paramétrico (elementos clave)
N.º de modelo: TH30DS10030C8E-WT
Entrada DC — Tensión nominal: 750 VDC (rango operativo 200–850 VDC)
Entrada DC — Corriente máxima: 60 A
Salida DC — Potencia nominal: 30 kW
Salida DC — Rango de tensión: 50–1000 VDC
Salida DC — Rango de corriente: 0,5–100 A
Salida DC — Rango de potencia constante: 300–1000 VDC (30 kW constantes)
Eficiencia pico: ≥ 98%
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuito: protección de autorrecuperación
Precisión regulación de tensión: ≤ ±0,5%
Precisión regulación de corriente: ≤ ±1%
Desbalance en reparto de corriente: ≤ ±5%
Entorno de operación — Temperatura: -30℃ a +75℃
Entorno de operación — Humedad relativa: 5% RH a 95% RH (sin condensación)
Entorno de operación — Altitud: ≤ 2000 m (reducción por encima de 2000 m)

Características del producto

• Método de refrigeración: refrigeración por ventilador
• Consumo en espera: < 10 W
• Protocolo de comunicación: CAN (125 kb/s, nivel CAN 5 V)
• Configuración de dirección: pantalla digital y botones
• Dimensiones del módulo (D×W×H): 437,5 mm × 300 mm × 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 horas

Producción y pruebas
La fabricación cumple con ISO9001 e IATF16949. El proceso utiliza líneas SMT totalmente automáticas, impresión e inspección de pasta de soldadura, soldadura por ola, aplicación automática de recubrimiento y líneas de envejecimiento. La capacidad anual supera los 500.000 módulos. Tonhe opera laboratorios certificados de EMC y ensayos ambientales, incluidos cámaras semianecoicas EMC y cámaras climáticas para verificación de rendimiento y fiabilidad.

FAQ — Elementos seleccionados

• Protocolo de comunicación: CAN (baud 125 kb/s, nivel CAN 5 V)
• Encapsulado: todas las series admiten relleno con resina
• Instalación: horizontal, en lado o invertido (la instalación invertida puede requerir panel frontal personalizado)
• Garantía: estándar 12 meses desde la entrega
• Servicio postventa: soporte online y in situ según contrato

Especificaciones técnicas

• N.º de modelo: TH30DS10030C8E-WT
• Brand: Tonhe
• Tensión de entrada DC nominal: 750 VDC (rango operativo 200–850 VDC)
• Corriente máxima de entrada DC: 60 A
• Potencia de salida nominal: 30 kW
• Rango de tensión de salida: 50–1000 VDC
• Rango de corriente de salida: 0,5–100 A
• Rango de potencia constante: 300–1000 VDC (30 kW constantes)
• Eficiencia pico: ≥ 98%
• Tiempo de arranque suave: 3–8 s
• Protección contra cortocircuito: protección de autorrecuperación
• Precisión regulación de tensión: ≤ ±0,5%
• Precisión regulación de corriente: ≤ ±1%
• Desbalance reparto corriente: ≤ ±5%
• Temperatura de funcionamiento: -30℃ a +75℃
• Humedad relativa: 5% RH a 95% RH (sin condensación)
• Altitud: ≤ 2000 m (reducción por encima)
• Refrigeración: por ventilador
• Consumo en espera: < 10 W
• Protocolo de comunicación: CAN
• Configuración de dirección: pantalla digital, botones
• Dimensiones (D×W×H): 437,5 mm × 300 mm × 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 horas
