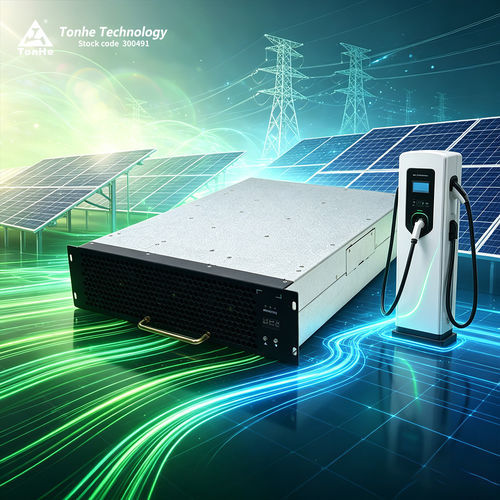

Módulo de carga VE TH30DS10030C8E-WT

DC

Introducción del producto
TH30DS10030C8E-WT es un módulo DC/DC de alta eficiencia y alta densidad de potencia desarrollado por Tonhe para estaciones de carga de VE. Admite entrada de 200–850 VCC (nominal 750 VCC), entrega 30 kW de potencia nominal y ofrece un amplio rango de potencia constante en salida de 300–1000 VCC. El módulo puede operar a plena potencia a temperaturas ambiente elevadas (hasta 55 ℃) sin reducción de potencia y se comunica con el monitor principal vía bus CAN para configuración de parámetros, telemetría y control de estado.

Ventajas del producto

• Eficiencia de conversión máxima ≥98%
• Amplio rango de potencia constante en salida: 300–1000 VCC
• Consumo en espera ultrabajo: <10 W
• Baja distorsión armónica total: ≤5%
• Amplio rango de temperatura de funcionamiento: -30 ℃ a +75 ℃
• Ruido a plena carga: ≈55 dB

Rendimiento paramétrico
Modelo: TH30DS10030C8E-WT
Entrada CC — Tensión nominal: 750 VCC; rango de funcionamiento: 200–850 VCC
Entrada CC — Corriente máxima: 60 A
Salida CC — Potencia nominal: 30 kW
Salida CC — Rango de tensión de salida: 50–1000 VCC
Salida CC — Rango de corriente de salida: 0,5–100 A
Rango de potencia constante en salida: 300–1000 VCC (30 kW constantes en este rango)
Eficiencia máxima: ≥98%
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuito: protección de auto-retroceso
Precisión regulación voltaje: ≤ ±0,5%
Precisión regulación corriente: ≤ ±1%
Desequilibrio en reparto de corriente: ≤ ±5%
Temperatura de funcionamiento: -30 ℃ a +75 ℃
Humedad relativa: 5% RH a 95% RH (sin condensación)
Altitud: ≤2000 m (reducción de rendimiento por encima de 2000 m)

Características del producto

• Refrigeración: por ventilador
• Consumo en espera: <10 W
• Protocolo de comunicación: CAN (velocidad típica 125 kb/s, nivel 5 V)
• Ajuste de dirección/parametros: pantalla digital y operación por botones
• Dimensiones (P × A × A): 437,5 mm × 300 mm × 84 mm
• Peso: ≤16 kg
• MTBF: 500 000 horas

Centros de producción y pruebas
Tonhe Technology dispone de certificaciones ISO9001 e IATF16949. La producción incluye líneas SMT automáticas, impresión e inspección de pasta de soldadura, ensamblaje por ola, recubrimiento automático y líneas de envejecimiento/ensayo. La capacidad anual supera las 500 000 unidades tras los procesos de fabricación.

Centro de pruebas
El laboratorio EMC certificado CNAS y DiLAC incluye cámara semi-anechoica de 3 m, carga electrónica Chroma, fuente AC, analizador de potencia Yokogawa WT1800, multímetro Fluke, cámaras de temperatura/humedad y otros equipos para pruebas completas de módulos y cargadores.

Embalaje y envío
Pedidos pequeños: envío exprés puerta a puerta (FedEx, DHL, UPS). Envíos grandes: marítimo o aéreo en contenedores, según volumen y requisitos del cliente.

Preguntas frecuentes (selección)

• Protocolo de comunicación: CAN (velocidad típica 125 kb/s, nivel 5 V)
• Potting: los módulos soportan relleno con resina/pegamento
• Instalación: instalación horizontal, lateral o invertida (la instalación invertida puede requerir panel frontal personalizado sin asa)
• Plazo de entrega: ~7 días para cantidades ≥10; muestras pueden estar en stock; pedidos grandes/personalizados ~35 días
• Condiciones de pago: 100% T/T por adelantado estándar; negociable para cooperación a largo plazo (ej. 50%/50% o 30%/70%)
• Personalización: OEM/ODM disponibles; nombre de empresa, logotipo y modelo imprimibles en la placa; color y forma personalizables
• Garantía: 12 meses estándar desde la recepción
• Posventa: soporte online y on-site según contrato; esquema de respuesta 24 h
• Certificaciones & exportación: ISO9001, IATF16949, CE, TUV; exportación a varios países

Características / especificaciones técnicas

• Modelo: TH30DS10030C8E-WT
• Entrada DC tensión nominal: 750 VCC (rango 200–850 VCC)
• Corriente máxima de entrada DC: 60 A
• Potencia nominal de salida: 30 kW
• Rango de tensión de salida: 50–1000 VCC
• Rango de corriente de salida: 0,5–100 A
• Rango de potencia constante: 300–1000 VCC (30 kW constantes)
• Eficiencia máxima: ≥98%
• Tiempo de arranque suave: 3–8 s
• Protección cortocircuito: auto-retroceso
• Precisión regulación tensión: ≤ ±0,5%
• Precisión regulación corriente: ≤ ±1%
• Desequilibrio reparto corriente: ≤ ±5%
• Temperatura de funcionamiento: -30 ℃ a +75 ℃
• Humedad relativa: 5% RH a 95% RH (sin condensación)
• Altitud: ≤2000 m
• Método de refrigeración: ventilador
• Consumo en espera: <10 W
• Comunicación: CAN (125 kb/s, nivel 5 V)
• Ajuste dirección: pantalla digital y botones
• Dimensiones: 437,5 mm × 300 mm × 84 mm
• Peso: ≤16 kg
• MTBF: 500 000 horas
