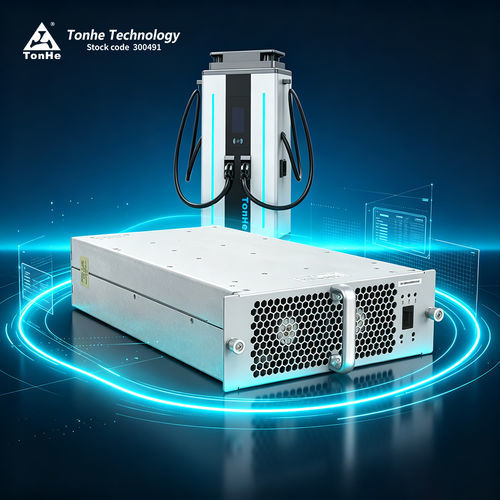

Módulo de carga para vehículo eléctrico TH30F10030C8E-WT

VEDC

Resumen del producto
TH30F10030C8E-WT es un módulo AC/DC diseñado para estaciones de carga de vehículos eléctricos. Entrada trifásica de cuatro hilos (trifásico + PE) con rango de entrada 285–475 VAC. Potencia nominal hasta 30 kW. El módulo se comunica con el controlador principal vía CAN bus para configuración de parámetros, telemetría y control operativo.

Ventajas

• Amplio rango de potencia constante de salida: 300–1000 VCC
• Consumo en espera ultrabajo: <10 W
• Baja distorsión armónica total (THD): ≤5 %
• Amplio rango de temperatura de funcionamiento: -40 ℃ a +75 ℃
• Alta eficiencia de conversión: pico ≥96 %

Rendimiento paramétrico (resumen)
Modelo: TH30F10030C8E-WT

Entrada AC:
Tensión nominal: 380 VAC trifásico; rango operativo 285–475 VAC
Frecuencia: 50 ±5 Hz
Factor de potencia: ≥0,99
Protección sobretensión entrada: 487 ±10 VAC
Protección subtensión entrada: 270 ±10 VAC

Salida DC:
Potencia de salida nominal: 30 kW
Rango de tensión de salida: 50–1000 VCC
Rango de corriente de salida: 0,5–100 A
Rango de potencia constante: cuando Vout está entre 300–1000 VCC, salida constante 20 kW (según especificación)
Eficiencia máxima: ≥96 %
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuito: protección de autorrecuperación / rollback
Precisión regulación de tensión: ≤±0,5 %
THD: ≤5 %
Precisión regulación de corriente: ≤±1 %
Desequilibrio en reparto de corriente: ≤±5 %

Entorno de funcionamiento
Temperatura de trabajo: -40 ℃ a +75 ℃
Humedad relativa: ≤95 % (sin condensación)
Altitud: ≤2000 m (derating por encima de 2000 m)

Características del producto

• Refrigeración: ventilador
• Consumo en espera: <10 W
• Comunicación: CAN bus (típ. 125 kb/s, nivel 5 V)
• Ajuste de dirección e interfaz local: pantalla digital y teclas
• Dimensiones: 460 × 218 × 84 mm (L × W × H)
• Peso: ≤13 kg
• MTBF: 500,000 horas

Centro de producción y pruebas
Fabricado bajo procesos ISO9001 e IATF16949 con líneas SMT automatizadas, equipos de soldadura e inspección. Laboratorio EMC de primer nivel (CNAS) y sistemas de ensayo integrales para emisiones radiadas, inmunidad, transitorios y pruebas completas de cargador. Producción anual de módulos superior a 500,000 unidades tras procesos completos.

FAQ (seleccionadas)

• Protocolo de comunicación: CAN, velocidad típica 125 kb/s, nivel CAN 5 V.
• Potting: la serie admite relleno con resina/pegamento.
• Instalación: horizontal, posición lateral o invertida; la instalación invertida puede requerir panel frontal personalizado sin mango.
• Plazo de entrega: muestras/pequeños pedidos típicamente ~7 días; pedidos grandes o personalizados requieren coordinación (ej. hasta ~35 días según planificación).
• Condiciones de pago: estándar 100% TT por adelantado; negociable para cooperación a largo plazo (ej. 50%+50% o 30%+70%).
• Garantía: estándar 12 meses desde la recepción.
• Postventa: opciones online y in situ según contrato.

Especificaciones técnicas

• Modelo: TH30F10030C8E-WT
• Marca: Tonhe
• Código HS: 8504409999
• Potencia nominal: 30 kW
• Entrada AC: 285–475 VAC (trifásico), nominal 380 VAC
• Frecuencia: 50 ±5 Hz
• Salida DC: 50–1000 VCC
• Corriente de salida: 0,5–100 A
• Rango potencia constante: 300–1000 VCC (20 kW constante en ese rango según especific.)
• Eficiencia pico: ≥96 %
• Consumo en espera: <10 W
• THD: ≤5 %
• Precisión regulación tensión: ≤±0,5 %
• Precisión regulación corriente: ≤±1 %
• Refrigeración: ventilador
• Soft-start: 3–8 s
• Dimensiones (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura operación: -40 ℃ a +75 ℃
• Humedad relativa: ≤95 % sin condensación
• Altitud: ≤2000 m (derating por encima)
• MTBF: 500,000 horas
• Comunicación: CAN bus (125 kb/s, nivel 5 V)
