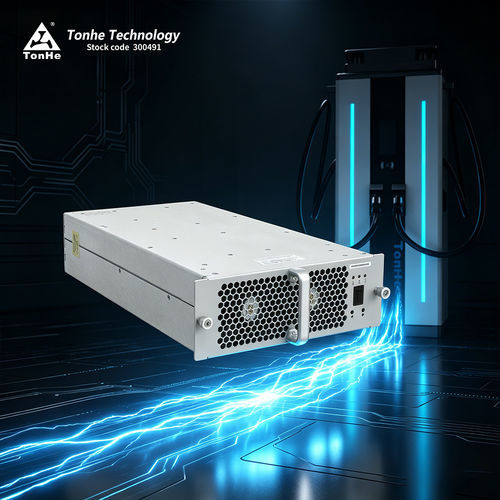

Módulo de potencia SiC TH30F10030C8E-WT

ACDC

Introducción breve
El TH30F10030C8E-WT es un módulo AC/DC de alta eficiencia y alta densidad de potencia diseñado por Tonhe para estaciones de carga de vehículos eléctricos. Acepta entrada trifásica cuatro hilos (3Ø + PE), soporta rango de entrada 285VAC–475VAC y entrega hasta 30kW (rango utilizable en potencia constante: 300–1000VDC). El módulo se comunica con el controlador principal vía bus CAN para configuración de parámetros, telemetría y control de estado.

Ventajas

• Amplio rango de potencia constante: 300–1000VDC
• Consumo en espera ultrabajo: <10W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de operación: -40℃ a +75℃
• Alta eficiencia de conversión: pico ≥96%

Rendimiento paramétrico (elementos clave)

• Modelo: TH30F10030C8E-WT
• Tensión de entrada AC nominal: 380Vac (trifásico, sin neutro); rango 285–475Vac
• Frecuencia: 50±5Hz
• Factor de potencia: ≥0.99
• Protección sobretensión AC: 487±10Vac; subtensión: 270±10Vac
• Potencia de salida DC nominal: 30kW
• Rango tensión salida DC: 50–1000Vdc
• Rango corriente salida DC: 0.5–100A
• Potencia constante: para 300–1000Vdc salida constante 20kW (operación en potencia constante según rango especificado)
• Eficiencia pico: ≥96%
• Tiempo de arranque suave: 3–8s
• Protección contra cortocircuito: protección de autorrecuperación
• Precisión de regulación de tensión: ≤±0.5%
• Precisión de regulación de corriente: ≤±1%
• Desequilibrio en reparto de corriente: ≤±5%
• THD: ≤5%

Entorno de operación

• Temperatura de trabajo: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000m (reducción de potencia por encima de 2000m)

Características del producto

• Método de refrigeración: refrigeración por ventilador
• Consumo en espera: <10W
• Protocolo de comunicación: CAN (bus CAN), velocidad 125 kb/s, nivel 5V
• Configuración/dirección: pantalla digital y operación por teclas
• Dimensiones (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500,000 horas
• Montaje: horizontal, de pie lateral o invertido (opciones de personalización del panel frontal disponibles)
• Potting (relleno con resina) disponible opcionalmente

Centro de producción y pruebas
Fabricado en instalaciones con certificaciones ISO9001 e IATF16949. Procesos de producción: líneas SMT, soldadura por ola, recubrimiento y pruebas de envejecimiento. El centro de pruebas incluye laboratorio EMC y equipo integral para ensayos de cargadores y módulos.

Certificados y exportación
Certificaciones: ISO9001 e IATF16949; los módulos y cargadores cuentan con certificados como CE/TUV y se exportan a varios países.

Embalaje y envío
Embalaje protector adecuado para transporte marítimo, aéreo o exprés. Pedidos pequeños por lo general se envían por mensajería; envíos grandes por mar o aire en contenedores.

Preguntas frecuentes (seleccionadas)

• P: ¿Cuál es el protocolo de comunicación del módulo?
  R: CAN; velocidad 125 kb/s; nivel 5V.
• P: ¿Los módulos soportan potting (relleno con resina)?
  R: Sí, las series lo soportan bajo pedido.
• P: ¿Qué orientaciones de instalación son posibles?
  R: Horizontal, de pie lateral o invertido; personalización del panel frontal disponible.
• P: ¿Plazos de entrega típicos?
  R: Varían según cantidad y personalización; ejemplo indicativo: ~35 días para lotes grandes/personalizados; cantidades pequeñas/muestras más rápidas.
• P: ¿Condiciones de pago?
  R: TT por adelantado estándar; condiciones negociables para colaboraciones a largo plazo.
• P: ¿Periodo de garantía?
  R: Garantía estándar 12 meses desde la recepción.
• P: ¿Servicio postventa?
  R: Soporte online y onsite según contrato; esquema de respuesta 24 horas para casos de proyecto.

Especificaciones técnicas

• Modelo: TH30F10030C8E-WT
• Marca: Tonhe
• Entrada AC: 380Vac nominal (trifásico); rango 285–475Vac
• Frecuencia de entrada: 50±5Hz
• Factor de potencia: ≥0.99
• Sobretensión de entrada: 487±10Vac
• Subtensión de entrada: 270±10Vac
• Potencia salida DC: 30kW
• Rango tensión salida: 50–1000Vdc
• Rango corriente salida: 0.5–100A
• Rango potencia constante: 300–1000Vdc (20kW constante en rango especificado)
• Eficiencia pico: ≥96%
• Tiempo soft-start: 3–8s
• Protección cortocircuito: autorrecuperación
• Precisión regulación tensión: ≤±0.5%
• THD: ≤5%
• Precisión regulación corriente: ≤±1%
• Desequilibrio reparto corriente: ≤±5%
• Temperatura: -40℃ a +75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000m (reducción por encima)
• Refrigeración: ventilador
• Consumo en espera: <10W
• Comunicación: CAN
• Dirección: pantalla digital y teclas
• Dimensiones: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500,000 horas
