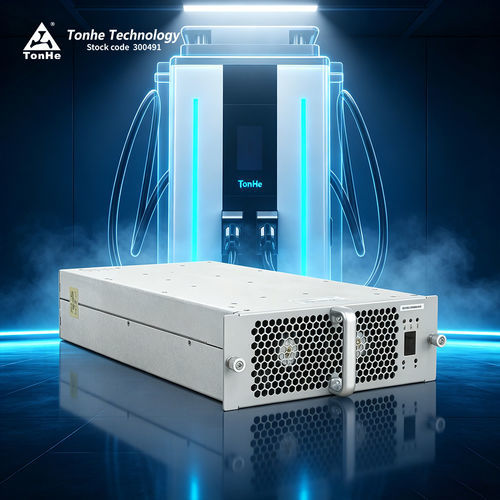

Módulo de potencia digital TH30F10030C8E-WT

ACDCACde corriente continua

Descripción del producto
El Tonhe TH30F10030C8E-WT es un módulo rectificador AC/DC de alta eficiencia diseñado para estaciones de carga EV. Acepta entrada trifásica de cuatro conductores (tres fases + PE), soporta 285–475 VAC y ofrece una potencia de salida CC nominal de 30 kW. El módulo se comunica con el controlador mediante CAN bus para configuración, monitorización y control.

Ventajas principales

• Amplio rango de potencia constante: 300–1000 VCC
• Consumo en espera muy bajo: <10 W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de funcionamiento: -40 °C a +75 °C
• Alta eficiencia de conversión: pico ≥96%

Rendimiento paramétrico (resumen)
Modelo: TH30F10030C8E-WT
Marca: Tonhe
Voltaje de entrada AC nominal: 380 VAC trifásico (operación 285–475 VAC)
Frecuencia de entrada AC: 50 ± 5 Hz
Factor de potencia de entrada: ≥0.99
Protección sobretensión entrada: 487 ± 10 VAC
Protección subtensión entrada: 270 ± 10 VAC
Potencia de salida CC nominal: 30 kW
Rango de voltaje de salida CC: 50–1000 VCC
Rango de corriente de salida CC: 0,5–100 A
Nota potencia constante: cuando la tensión de salida es 300–1000 VCC, potencia constante de 20 kW
Eficiencia pico: ≥96%
Tiempo de arranque suave: 3–8 s
Protección cortocircuito: autorretorno
Precisión regulación tensión: ≤±0,5%
THD: ≤5%
Precisión regulación corriente: ≤±1%
Desbalance compartición corriente: ≤±5%

Entorno de funcionamiento
Temperatura de funcionamiento: -40 °C a +75 °C
Humedad relativa: ≤95% sin condensación
Altitud: ≤2000 m (reducción por encima de 2000 m)

Características del producto

• Refrigeración: refrigeración por ventilador
• Consumo en espera: <10 W
• Comunicación: CAN bus (125 kb/s)
• Ajuste de dirección: pantalla digital con operación por teclas
• Dimensiones (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500,000 horas

Centro de producción
La fabricación sigue ISO9001 e IATF16949, con líneas SMT, impresión e inspección de pasta de soldadura, soldadura por ola, recubrimiento protector y pruebas de envejecimiento. La producción anual supera los 500,000 módulos tras el proceso completo.

Centro de pruebas
Capacidades de prueba: cámara EMC semianecoica de 3 m, cargas electrónicas Chroma, fuentes AC, analizadores Yokogawa WT1800, cámaras ambientales y sistemas de prueba transitoria AXOS8 para ensayos eléctricos, EMC, temperatura y fiabilidad.

Certificados y aplicaciones
Certificaciones referenciadas: CE, TUV y certificados ISO/IATF de la empresa. Adecuado para cargadores residenciales EV, puntos de carga públicos y cargadores rápidos (Tipo 2); compatible con coches, SUV, furgonetas y pickups.

Embalaje y envío
Embalaje según tamaño de pedido: pedidos pequeños por mensajería (FedEx, DHL, UPS), envíos grandes por mar o aire en contenedores. Término comercial habitual: FOB Shijiazhuang.

FAQ (respuestas técnicas seleccionadas)

• Protocolo de comunicación: CAN, baud 125 kb/s, nivel CAN 5 V.
• Encapsulado: toda la serie soporta relleno con resina.
• Instalación: horizontal, lateral o invertida. Para inversión, se puede suministrar panel frontal sin asa como personalización.
• Garantía: estándar 12 meses desde la recepción.
• OEM/ODM: personalización de placa, color y forma disponible.

Especificaciones técnicas

• Modelo: TH30F10030C8E-WT
• Marca: Tonhe
• Código HS: 8504409999
• Potencia de salida CC nominal: 30 kW
• Rango de voltaje salida CC: 50–1000 VCC
• Rango de corriente salida CC: 0,5–100 A
• Nota potencia constante: 20 kW constante a 300–1000 VCC
• Eficiencia pico: ≥96%
• Consumo en espera: <10 W
• THD: ≤5%
• Precisión regulación tensión: ≤±0,5%
• Precisión regulación corriente: ≤±1%
• Desbalance compartición corriente: ≤±5%
• Voltaje entrada AC nominal: 380 VAC trifásico (285–475 VAC)
• Frecuencia entrada: 50 ± 5 Hz
• Factor de potencia: ≥0.99
• Sobretensión entrada: 487 ± 10 VAC
• Subtensión entrada: 270 ± 10 VAC
• Tiempo soft-start: 3–8 s
• Protección cortocircuito: autorretorno
• Refrigeración: ventilador
• Comunicación: CAN bus (125 kb/s)
• Ajuste dirección: pantalla digital y teclas
• Dimensiones (L×W×H): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura operación: -40 °C a +75 °C
• Humedad relativa: ≤95% sin condensación
• Altitud: ≤2000 m (reducción por encima)
• MTBF: 500,000 horas
