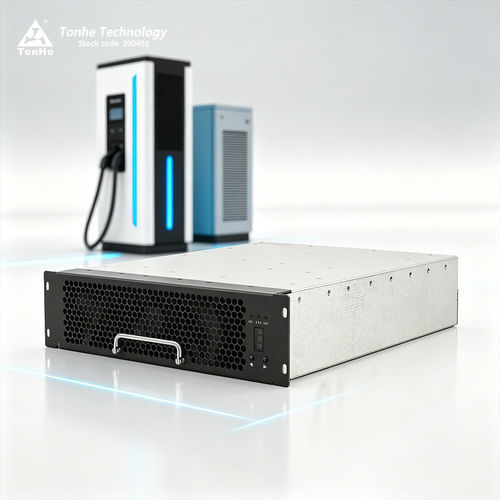

Módulo de carga VE TH30F10025C7E-WT

DC

Breve descripción
El TH30F10025C7E-WT es un módulo AC/DC redactor para estaciones de carga de vehículos eléctricos. Ofrece potencia nominal de 30 kW, admite entrada trifásica de cuatro hilos (3~ + PE) y un amplio rango de potencia constante 250–1000 VCC. Refrigeración por aire inteligente (ventilador) con modos seleccionables. Comunicación CAN para configuración y control, e interacción con el BMS del vehículo.

Introducción del producto
Diseñado para carga rápida, acepta 270–490 VAC (tensión de línea trifásica) y entrega 30 kW constantes en 250–1000 VCC. Modos de ventilador normal y silencioso; comunicación CAN (125 kb/s típica); no permite carga si no hay BMS compatible.

Ventajas del producto

• Amplio rango de potencia constante de salida: 250–1000 VCC
• Consumo en espera muy bajo: <10 W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de funcionamiento: -30℃ a 75℃
• Alta eficiencia de conversión (pico): ≥96%

Rendimiento paramétrico (resumen)
Modelo: TH30F10025C7E-WT

Entrada AC:

• Tensión nominal: 380 VAC (trifásico); rango de funcionamiento 270–490 VAC
• Frecuencia: 50±5 Hz
• Factor de potencia: ≥0,99
• Protecciones sobre/subtensión: 490±10 VAC / 270±10 VAC

Salida DC:

• Potencia nominal de salida: 30 kW
• Rango de tensión de salida: 50–1000 VCC (potencia constante 250–1000 VCC)
• Rango de corriente de salida: 0,5–120 A
• Eficiencia pico: ≥96%
• Arranque suave: 3–8 s
• Protecciones: cortocircuito con rollback automático; precisión regulación tensión ≤±0,5%; regulación corriente ≤±1%; desequilibrio reparto corriente ≤±5%

Entorno de operación

• Temperatura de trabajo: -30℃ a 75℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (reducción por encima de 2000 m)

Características del producto

• Método de refrigeración: ventilador, modos seleccionables
• Consumo en espera: <10 W
• Comunicación: CAN (baud típico 125 kb/s, nivel 5 V)
• Configuración de dirección: pantalla digital y teclas
• Dimensiones: 437,5 × 300 × 84 mm (L × A × H)
• Peso: ≤15 kg
• MTBF: 500 000 horas

Producción y capacidades de prueba
Fabricación conforme a ISO9001 e IATF16949 con líneas SMT y ensamblaje automatizadas. Ensayos internos: cámara EMC semi-anechoica 3 m, cámaras de temperatura/humedad, analizadores de potencia y cargas DC/AC para validación del sistema de carga.

Certificados y embalaje
Certificaciones de gestión de calidad: ISO9001, IATF16949. Certificados de producto referenciados: CE/TUV. Embalaje/envío: mensajería internacional para pequeñas cantidades; carga marítima/aérea para pedidos voluminosos.

Preguntas frecuentes (resumen)

• Protocolo de comunicación: CAN (baud típico 125 kb/s, nivel 5 V)
• Relleno con resina/pegamento: soportado para la serie
• Instalación: horizontal, lateral o invertida (posible personalización frontal)
• Plazos: muestras/pedidos pequeños cortos; pedidos grandes/personalizados según producción
• Condiciones de pago: TT anticipado estándar; negociable para relaciones a largo plazo
• Garantía: 12 meses desde la recepción

Especificaciones técnicas

• Modelo: TH30F10025C7E-WT
• Marca: TonHe
• Entrada AC: 270–490 VAC, 3 fases, 50±5 Hz, PF ≥0,99
• Salida DC: 30 kW, 50–1000 VCC, 0,5–120 A
• Rango potencia constante: 250–1000 VCC a 30 kW
• Eficiencia pico: ≥96%
• THD: ≤5%
• Consumo en reposo: <10 W
• Temperatura de trabajo: -30℃ a 75℃
• Refrigeración: ventilador
• Dimensiones: 437,5 × 300 × 84 mm
• Peso: ≤15 kg
• MTBF: 500 000 horas
