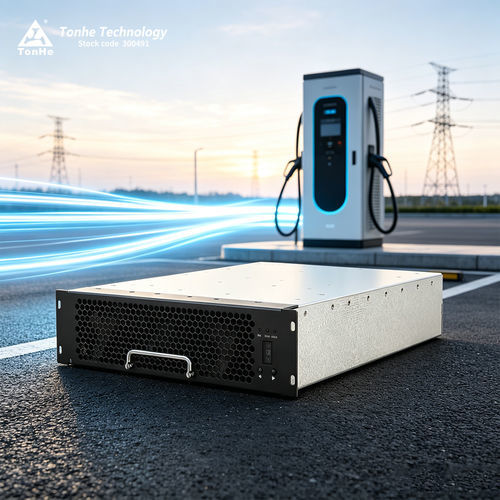

Módulo convertidor digital TH30F10025C7E-WT

tensión / corrienteCAN Bustrifásico

Descripción general del producto
El TH30F10025C7E-WT es un módulo rectificador AC/DC diseñado por TonHe para estaciones de carga de vehículos eléctricos. Ofrece una potencia de salida nominal de 30 kW y admite un amplio rango de potencia constante de 250–1000 VCC. La unidad acepta entrada trifásica de cuatro conductores (270–490 VAC, 380 VAC nominal) y utiliza refrigeración por aire inteligente con modos normal y silencioso seleccionables. La comunicación con el controlador principal se realiza vía bus CAN para la configuración de parámetros y control de estado. Este rectificador coopera con el BMS del vehículo para la carga; la carga está deshabilitada sin un BMS compatible.

Ventajas del producto

• Amplio rango de potencia constante: 250–1000 VCC
• Consumo de espera muy bajo: <10W
• Baja distorsión armónica total (THD): ≤5%
• Amplio rango de temperatura de funcionamiento: -40℃ a 75℃
• Eficiencia pico de conversión: ≥96%

Entrada CA
Tensión de entrada: 270–490 VAC (380 VAC nominal, trifásica cuatro conductores)
Frecuencia de entrada: 50±5Hz
Factor de potencia de entrada: ≥0.99
Protección contra sobretensión: 490±10 VAC
Protección contra subtensión: 270±10 VAC

Salida CC
Potencia de salida nominal: 30 kW
Rango de tensión de salida: 50–1000 VCC
Rango de corriente de salida: 0.5–120 A
Rango de potencia constante: 250–1000 VCC a 30 kW
Eficiencia pico: ≥96%
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuitos: recuperación automática
Precisión de regulación de tensión: ≤±0.5%
THD: ≤5%
Precisión de regulación de corriente: ≤±1%
Desbalance de reparto de corriente: ≤±5%

Entorno de operación
Temperatura de funcionamiento: -30℃ a 75℃
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)

Características del producto
Método de refrigeración: Refrigeración por ventilador
Consumo en espera: <10W
Protocolo de comunicación: CAN
Ajuste de dirección: Pantalla digital y teclas
Dimensiones (L×A×H): 437.5×300×84 mm
Peso: ≤15 kg
MTBF: 500,000 horas

Especificaciones técnicas

• Modelo: TH30F10025C7E-WT
• Marca: TonHe
• Potencia de salida nominal: 30 kW
• Tensión de entrada AC: 270–490 VAC (380 VAC nominal)
• Frecuencia de entrada: 50±5Hz
• Rango de tensión de salida DC: 50–1000 VCC
• Rango de corriente de salida: 0.5–120 A
• Rango de potencia constante: 250–1000 VCC (30 kW constante)
• Eficiencia pico: ≥96%
• Distorsión armónica total (THD): ≤5%
• Precisión de regulación de tensión: ≤±0.5%
• Precisión de regulación de corriente: ≤±1%
• Desbalance de reparto de corriente: ≤±5%
• Rango de temperatura de funcionamiento: -30℃ a 75℃
• Humedad relativa: hasta 95% (sin condensación)
• Altitud: ≤2000 m (reducción por encima)
• Refrigeración: Refrigeración por ventilador
• Comunicación: CAN
• Dimensiones (L×A×H): 437.5×300×84 mm
• Peso: ≤15 kg
• MTBF: 500,000 horas
