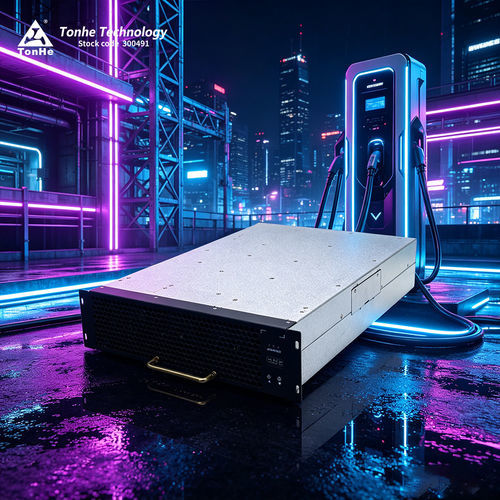

Módulo de carga VE TH30F10030C9E-WT

DC

Resumen
TH30F10030C9E-WT es un módulo AC/DC de baja sonoridad, alta eficiencia y alta densidad de potencia diseñado para estaciones de carga de vehículos eléctricos. Admite entrada trifásica cuatro conductores y proporciona salida DC estable hasta 30 kW. Soporta comunicación y control remoto por bus CAN.

Funciones principales

• Potencia de salida nominal: 30 kW.
• Rango de potencia constante ultraamplio: permite salida constante de 30 kW en una amplia ventana de tensión DC.
• Comunicación CAN para ajuste de parámetros, recogida de datos operativos y control de estado.

Tabla técnica (parámetros clave)

• Modelo: TH30F10030C9E-WT
• Tensión de entrada AC: 380 VAC nominal (trifásico, sin neutro), rango 285–475 VAC
• Frecuencia de entrada: 50 ±5 Hz
• Factor de potencia: ≥0,99
• Protección sobretensión de entrada: 487 ±10 VAC
• Protección subtensión de entrada: 270 ±10 VAC
• Potencia de salida DC nominal: 30 kW
• Rango de tensión de salida DC: 50–1000 VDC
• Rango de corriente de salida DC: 0,5–100 A
• Rango de potencia constante: 300–1000 VDC (30 kW constante)
• Eficiencia pico: ≥96,5%
• Tiempo de arranque suave: 3–8 s
• Protección contra cortocircuitos: auto-reinicio (self-rollback)
• Precisión regulación de tensión: ≤±0,5%
• Precisión regulación de corriente: ≤±1%
• Distorsión armónica total (THD): ≤5%
• Desequilibrio de reparto de corriente: ≤±5%
• Temperatura de funcionamiento: -30 ℃ a +75 ℃
• Humedad relativa: ≤95% (sin condensación)
• Altitud: ≤2000 m (reducción por encima de 2000 m)
• Refrigeración: ventilador
• Consumo en espera: <6 W
• Protocolo: CAN (125 kbps, 5 V)
• Ajuste de dirección: pantalla digital y teclas
• Dimensiones (L×W×H, sin asa): 437,5 × 300 × 84 mm
• Peso: ≤16 kg
• MTBF: 500 000 horas

Descripción del producto
Diseñado para aplicaciones de carga EV, el TH30F10030C9E-WT ofrece bajo nivel sonoro y alta densidad de potencia. Soporta amplia gama de tensión de entrada AC y entrega salida DC estable hasta 30 kW. Está concebido para operar en rangos de temperatura ambiente amplios sin reducción de rendimiento dentro de los límites especificados. La comunicación CAN facilita la configuración remota y la integración en sistemas de gestión de carga.

Especificaciones técnicas

• Modelo: TH30F10030C9E-WT
• Marca: Tonhe
• Potencia nominal DC: 30 kW
• Tensión de salida DC: 50–1000 VDC
• Corriente de salida: 0,5–100 A
• Rango de potencia constante: 300–1000 VDC
• Eficiencia pico: ≥96,5%
• Regulación de tensión: ≤±0,5%
• Regulación de corriente: ≤±1%
• THD: ≤5%
• Refrigeración: ventilador
• Consumo en espera: <6 W
• Comunicación: CAN (125 kbps, 5 V)
• Dimensiones: 437,5 × 300 × 84 mm (sin asa)
• Peso: ≤16 kg
• Temperatura de funcionamiento: -30 ℃ a +75 ℃
• MTBF: 500 000 horas
