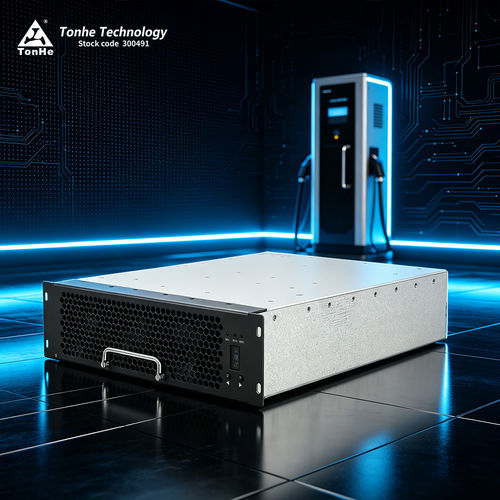

Módulo de potencia SiC TH30F10025C7E-WT

ACDC

Resumen del producto
El TH30F10025C7E-WT es un módulo AC/DC rectificador EV de TonHe diseñado para estaciones de carga. Suministra una potencia nominal de 30 kW con un amplio rango de potencia constante (250–1000 Vdc). Soporta entrada trifásica en cuatro hilos, refrigeración por ventilador inteligente (modos normal / silencioso) y comunicación CAN para integración con el controlador de la estación y el BMS del vehículo.

Introducción del producto
El TH30F10025C7E-WT ofrece alta densidad de potencia y alta eficiencia de conversión para aplicaciones comerciales de carga EV. Interactúa con el BMS del vehículo para gestionar la carga; sin comunicación BMS adecuada, la carga se inhibe para garantizar la seguridad de la batería.

Ventajas del producto

• Amplio rango de potencia constante: 250–1000 Vdc (30 kW constantes en este rango)
• Consumo en espera ultrabajo: <10 W
• Baja distorsión armónica total: THD ≤5%
• Amplio rango de temperatura de funcionamiento: -30℃ a 75℃
• Alta eficiencia máxima de conversión: ≥96%

Rendimiento paramétrico
Modelo TH30F10025C7E-WT

Entrada AC
Tensión nominal: 380 Vac, trifásico (tres fases + PE), rango de funcionamiento 270–490 Vac
Frecuencia de entrada: 50±5 Hz
Factor de potencia: ≥0.99
Protección sobretensión de entrada: 490±10 Vac
Protección subtensión de entrada: 270±10 Vac

Salida DC
Potencia de salida nominal: 30 kW
Rango de tensión de salida: 50–1000 Vdc
Rango de corriente de salida: 0.5–120 A
Rango de potencia constante: 30 kW constante para 250–1000 Vdc
Eficiencia máxima: ≥96%
Tiempo de arranque suave: 3–8 s
Protección contra cortocircuito: protección de autorrestablecimiento
Precisión de regulación de tensión: ≤±0.5%
Precisión de regulación de corriente: ≤±1%
Desbalance de reparto de corriente: ≤±5%
THD: ≤5%

Entorno de operación
Temperatura de trabajo: -30℃ a 75℃
Humedad relativa: ≤95% (sin condensación)
Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)

Características del producto
Método de refrigeración: refrigeración por ventilador (modos normal / silencioso)
Consumo en espera: <10 W
Protocolo de comunicación: CAN (125 kb/s, nivel 5 V)
Ajuste de dirección: pantalla digital y teclas
Dimensiones del módulo: 437.5 × 300 × 84 mm (L × W × H)
Peso: ≤15 kg
MTBF: 500 000 horas

Resumen del centro de producción y pruebas
TonHe Technology opera líneas SMT, soldadura automatizada, recubrimiento protector, líneas de envejecimiento e inspección, y un laboratorio EMC acreditado. El equipamiento de pruebas incluye cámara semi-aneecoica de 3 m, cargas programables, analizadores de potencia y cámaras ambientales para pruebas completas y producción en volumen.

Especificaciones técnicas

• Modelo: TH30F10025C7E-WT
• Marca: TonHe
• Potencia de salida nominal: 30 kW
• Rango de tensión de salida: 50–1000 Vdc (30 kW constantes a 250–1000 Vdc)
• Rango de corriente de salida: 0.5–120 A
• Eficiencia máxima: ≥96%
• Tensión de entrada: 380 Vac nominal, trifásico; rango 270–490 Vac
• Frecuencia de entrada: 50±5 Hz
• Factor de potencia: ≥0.99
• THD: ≤5%
• Consumo en espera: <10 W
• Comunicación: CAN (125 kb/s, 5 V)
• Refrigeración: ventilador
• Temperatura de funcionamiento: -30℃ a 75℃
• Dimensiones: 437.5 × 300 × 84 mm
• Peso: ≤15 kg
• MTBF: 500 000 horas
