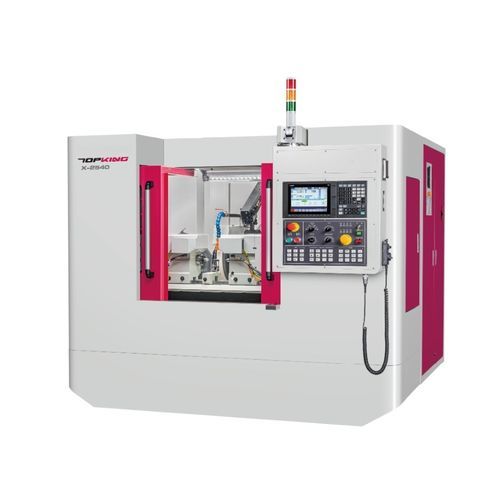

Rectificadora cilíndrica X-2540

de piezas para procesarpara piezas de gran tamañopara piezas pequeñas

INTRODUCCIÓN
La serie X de rectificadoras cilíndricas CNC integra un diseño avanzado y características innovadoras, ofreciendo soluciones de mecanizado eficientes, precisas y flexibles. Esta rectificadora puede cubrir diversas necesidades de proceso y garantizar resultados de alta calidad para componentes pequeños o grandes.

Los ejes X y Z de la rectificadora cilíndrica CNC serie X adoptan un diseño de carro cruzado, reduciendo eficazmente la huella y las carreras axiales, ahorrando espacio de producción. La bancada de alta rigidez y el husillo y contrapunta de servicio pesado aumentan significativamente la capacidad de carga de las piezas.

La bancada de alta rigidez asegura la estabilidad durante el rectificado, proporcionando resultados de mecanizado de alta calidad. El sistema operativo está equipado con un control CNC de alto rendimiento y una interfaz gráfica integrada (GUI), facilitando la puesta en marcha y la operación. Las aplicaciones de rectificado son numerosas, ofreciendo a los clientes las soluciones de mecanizado más adecuadas.

| CAPACIDAD
Diámetro sobre la mesa (Swivel Over Table): Ø270 mm
Distancia entre centros: 400 mm
Diámetro máximo de rectificado: Ø250 mm
Longitud máxima de rectificado: 400 mm

CARACTERÍSTICAS DE LA MÁQUINA

• SISTEMA DE OPERACIÓN AMIGABLE: Sistema de control CNC avanzado incorporado con GUI. Permite dividir piezas complejas en varios procesos de rectificado mediante guía gráfica; simplifica la edición de procesos de rectificado y dressado sin programación compleja en códigos G/M.
• BANCO DE MÁQUINA RÍGIDO: Banco de máquina de alta rigidez fabricado en hierro colado Meehanite con tratamiento de recocido y envejecimiento. Los patines se tratan mediante endurecimiento por alta frecuencia y rectificado de precisión para evitar deformaciones y ofrecer una excelente resistencia al desgaste.
• MESA DE TRABAJO: Atornillada permanentemente a la máquina. El diseño de carro cruzado reduce los recorridos, mejorando la velocidad de trabajo y la estabilidad de precisión.
• DISEÑO DE CARRO CRUZADO: Los ejes X y Z están diseñados como carro cruzado para reducir el espacio de la máquina; ambos ejes están cubiertos por cubiertas telescópicas cerradas para proteger la transmisión y evitar la contaminación por residuos de rectificado y refrigerante.
• DISEÑO DE AVANCE FLEXIBLE: Guias lineales precisas y tornillo de bolas para el movimiento de dos ejes; guías resistentes al desgaste y tornillos de bolas de bajo juego proporcionan avance rápido y flexible y alta calidad de mecanizado para pequeñas piezas.
• CONSTRUCCIÓN DEL PORTA-EJE DE LA RUEDA: El husillo G.W. utiliza rodamientos de precisión; el husillo está fabricado en acero aleado de alta calidad (SNCM-220) con tratamientos térmicos múltiples y rectificado/espejado de superficie para alcanzar dureza superficial superior a HRC62°, proporcionando larga vida y alta precisión.
• CABEZA DE TRABAJO Y CONTRAPUNTA: Cabeza accionada por motor servo con velocidad variable sin pasos. Contrapunta hidráulica opcional. Diseño de presión de aire plano para facilitar el movimiento y reducir la fricción. Sistema de refrigeración central evita el calentamiento del agujero de centro y la deformación.
• PORTA-HERRAMIENTAS DE DIAMANTE: Tipo montado en contrapunta estándar; dispositivo de dressado estándar montado en la contrapunta. Dispositivo de dressado con rodillo de diamante opcional (montado en mesa o contrapunta).

CICLO DE RECTIFICADO
Incluye flujos de trabajo estándar de ciclo de rectificado y ejemplos de ciclo de dressado para el dressado de la rueda y operaciones en proceso.

ACCESORIOS ESTÁNDAR

• Controlador CNC (Brand: Mitsubishi) x 1 set
• Rueda de rectificado y brida x 1 set
• Puntos de trabajo con punta de carburo (2 pcs/set) x 1
• Porta-herramientas de diamante (tipo montado en contrapunta) x 1 set
• Escala lineal para eje X x 1 set
• Inversor de la rueda de rectificado x 1 set
• Sistema eléctrico x 1 set
• Protector antisalpicaduras totalmente cerrado x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigeración x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (almohadilla de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Contrapunta hidráulica
• Garras de accionamiento con bloqueo de leva
• Sujeción de piezas 2 pcs/set
• Rest de apoyo de 2 puntos
• Rest de apoyo ajustable de 3 puntos
• Punzón de 3 mors scroll ajustable
• Punzón de 4 mors scroll ajustable
• Soporte y eje para equilibrado de rueda
• Equilibrador automático de rueda de rectificado
• Rueda de rectificado de repuesto y brida
• Dispositivo de dressado con rodillo de diamante (montado en mesa)
• Dispositivo de dressado con rodillo de diamante (montado en contrapunta)
• Indicador de contacto (Touch Probe Gauge)
• Jauge automatique en cours d'usinage (Auto. In-Process Gauge)
• Control de holgura (Gap Control)
• Escala lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

VIDEO
Vídeo relacionado con el producto incrustado disponible en la página del producto.

Características / Especificaciones técnicas

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
