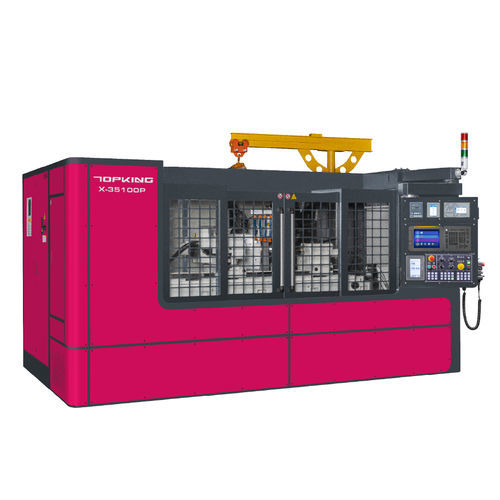

Rectificadora angular X-35100P

cilíndrica exteriorpara engranajespara eje

INTRODUCCIÓN La rectificadora cilíndrica externa CNC de la serie TOPKING X-P incorpora rectificado por penetración y un cabezal de muela angular para ofrecer un excelente rendimiento de rectificado de cara frontal. Realiza tanto el rectificado de la cara frontal como el del diámetro exterior y está equipada con una muela abrasiva de 180 mm de ancho para un procesamiento único que mejora la eficiencia de la producción. Esta serie cuenta con una estructura reforzada, un husillo principal de alta resistencia y un contrapunto para un soporte robusto. El diseño de carro transversal de los ejes X y Z reduce el espacio ocupado al tiempo que maximiza el recorrido axial, mejorando el rendimiento de la máquina para ofrecer soluciones de rectificado estables y fiables. La serie X-P es adecuada para componentes de alta precisión como ejes (ejes de motor, husillos de bolas, ejes de transmisión) y engranajes de precisión, ofreciendo una alta calidad de mecanizado y productividad. CAPACIDAD Sobremesa giratoria: Ø350 mm Distancia Entre Centros: 650 mm Máx. Diám. Rectificado Ø350 mm Muela Rectificadora: Ø610 x 50 x Ø254 mm CARACTERÍSTICAS DE LA MÁQUINA SISTEMA DE FUNCIONAMIENTO CÓMODO El avanzado sistema de control CNC integrado con GUI guía a los operarios en la división de piezas de trabajo complejas en múltiples procesos de rectificado y simplifica la edición de procesos para el rectificado y el reavivado sin necesidad de una complicada programación de códigos G/M. BASE DE MÁQUINA RÍGIDA Base de máquina de alta rigidez fabricada en fundición Meehanite con tratamiento de recocido y envejecimiento. Las guías deslizantes se someten a endurecimiento de alta frecuencia y rectificado de precisión para un funcionamiento sin deformaciones y una excelente resistencia al desgaste. El mecanismo de asiento deslizante grueso y sólido y la estructura de guías deslizantes planas 1 V 1 garantizan la mejor precisión y estabilidad durante el rectificado. CARRETERA DE ALTA RIGIDEZ diseño de guía plana 1V1 con endurecimiento de alta frecuencia y rectificado de precisión para mejorar la resistencia al desgaste y la estabilidad. El sistema de doble eje con guías de alta rigidez y grandes husillos de bolas mejora la capacidad de carga y la estabilidad del movimiento del cabezal de la rueda. mesa de trabajo La mesa de trabajo está anclada a la base y cuenta con un diseño de deslizamiento transversal para los ejes X y Z que minimiza los desplazamientos y mejora la velocidad y la estabilidad de procesamiento. DISEÑO DE DESLIZAMIENTO TRANSVERSAL Y ORIENTACIÓN DE EJES La estructura de deslizamiento transversal en los ejes X y Z permite operaciones flexibles y reduce el espacio ocupado total. El diseño de doble eje con protecciones telescópicas totalmente cerradas aísla los residuos del rectificado y evita la contaminación del refrigerante para un funcionamiento estable a largo plazo. CONSTRUCCIÓN DEL CABEZAL El husillo G.W. utiliza rodamientos de precisión para una larga vida útil y un fácil mantenimiento. El husillo G.W. está hecho de acero de aleación de alta calidad SNCM-220 y se somete a normalización, temple y revenido, carburación, tratamiento criogénico, rectificado de precisión y tratamiento de espejo; la dureza de la superficie alcanza por encima de HRC62° para resistencia al desgaste y alta precisión. cabezal y contrapunto rígidos Cabezal de trabajo y contrapunto diseñados para piezas de trabajo pesadas con una sólida rigidez estructural. Cabezal accionado por servomotor para velocidad variable continua. Contrapunto hidráulico opcional. Diseño de presión de aire plana que minimiza la fricción. Sistema de refrigeración del agujero central para evitar la deformación por calor. PORTA HERRAMIENTAS DE DIAMANTE MONTADO EN CONTRAPIE (ESTÁNDAR PARA SERIE X-P) Dispositivo de reavivado fijado en el contrapunto. Múltiples tipos de portaherramientas de diamante seleccionables según las necesidades de la pieza. GRAN GRÚA G.W. (ESTÁNDAR PARA LA SERIE X-35) Grúa de brazo integrada para la sustitución de ruedas instalada dentro de una protección completa contra salpicaduras para permitir operaciones de sustitución de ruedas seguras y que ahorran espacio. ACCESORIOS ESTÁNDAR

• Controlador CNC (Marca: Mitsubishi) x 1 juego
• Rueda de rectificado y brida x 1 juego
• Centros de trabajo con punta de carburo (2 piezas/set) x 1 juego
• Portaherramientas de diamante (tipo montado en el contrapunto) x 1 juego
• Grúa pluma para carga/descarga de G.W. x 1 juego
• Escala lineal para eje X x 1 juego
• Inversor de muela abrasiva x 1 juego
• Sistema eléctrico x 1 juego
• Protector contra salpicaduras completamente cerrado x 1 juego
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Cabezal hidráulico
• Perros de arrastre bloqueados por leva
• Soporte de trabajo 2 piezas/set
• Posicionador de 2 puntos
• Posicionador de 3 puntos ajustable
• Posicionador de 3 garras ajustable
• Posicionador de 4 garras ajustable
• Posicionador y equilibrador de muelas
• Auto. Equilibrador de muelas
• Muela de recambio y brida
• Dispositivo de reavivado de rodillos de diamante (tipo montado en la mesa de trabajo)
• Dispositivo de reavivado de rodillos de diamante (tipo montado en el contrapunto)
• Medidor de sonda táctil
• Medidor auto. Control de holgura
• Escala lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de neblina de aceite

Especificaciones Mesa basculante: Ø350 mm Distancia entre centros: 1200 mm Máx. Diámetro de rectificado: Ø350 mm Longitud máx. Longitud de rectificado: 1050 mm Carga máx. Carga soportada entre centros: 150 kg Altura entre centros (de la mesa a la punta del centro): 135 mm Tamaño de la muela (diámetro exterior x anchura x diámetro interior): Ø610 x 50 x Ø254 mm Velocidad lineal: 45 m/seg Ángulo de giro de la mesa de trabajo: 0° ~ 3 Ángulo de giro del cabezal de trabajo: Tipo fijo Conicidad central del cabezal de trabajo: MT. No. 4 Velocidad del cabezal: 10 ~ 300 rpm Carga Máx. Carga del Cabezal (portaherramientas incluido): 35 kgs (longitud máx.: 150 mm) Golpeador Central del Contrapunto: MT. No. 4 Movimiento del centro del contrapunto: Tipo manual Carrera del contrapunto: 25 mm Microajuste del contrapunto (opc.): ±30 μm Recorrido del eje X Max. Recorrido: 270 mm; Velocidad de Avance Rápido: 6000 mm/Min; Auto. Velocidad de alimentación: 0.001 ~ 2000 mm/Min; Min. Ajuste de alimentación: 0.001 mm Recorrido máx. eje Z 1380 mm; Velocidad de avance rápido: 6000 mm/Min; Velocidad de avance auto. Auto: 0.001 ~ 2000 mm/Min; Min. Ajuste de alimentación: 0.001 mm Motores de accionamiento: Husillo de la muela 11 kW; Husillo del cabezal 1,8 kW (servomotor); Eje X de alimentación del cabezal 1,5 kW (MITSUBISHI) / 1,4 kW (FANUC); Eje Z de alimentación de la mesa 3,5 kW (MITSUBISHI) / 4,4 kW (FANUC); Bomba de aceite de lubricación (guía) 0,18 kW; Bomba de aceite de lubricación 0,37 kW; Bomba de aceite hidráulico (para acc. opc.) 0,37 kW; Bomba de refrigerante 0,18 kW Capacidad de los depósitos: Tanque de aceite de lubricación (guía) 30 L; Tanque de aceite hidráulico (para acc. opc.) 30 L; Tanque de refrigerante 30 L Dimensiones de la máquina (L x A x A): 5200 x 3900 x 2540 mm Peso neto: 11000 kg Altura central (del suelo a la punta central): 1250 mm Características / Especificaciones técnicas

• Modelo: X-35100P
• Mesa giratoria: Ø350 mm
• Distancia entre centros: 1200 mm
• Diámetro Máx. Diámetro de Rectificado: Ø350 mm
• Longitud Máx. Longitud de Rectificado: 1050 mm
• Carga Máx. Carga soportada entre centros: 150 kg
• Altura del centro (de la mesa a la punta del centro): 135 mm
• Tamaño de la muela: Ø610 x 50 x Ø254 mm
• Potencia del husillo de la muela: 11 kW
• Husillo del cabezal de trabajo: 1.8 kW (servo)
• Recorrido del eje X: 270 mm (rápido 6000 mm/min)
• Recorrido del eje Z: 1380 mm (rápido 6000 mm/min)
• Dimensiones de la máquina (LxAxA): 5200 x 3900 x 2540 mm
• Peso neto: 11000 kg
