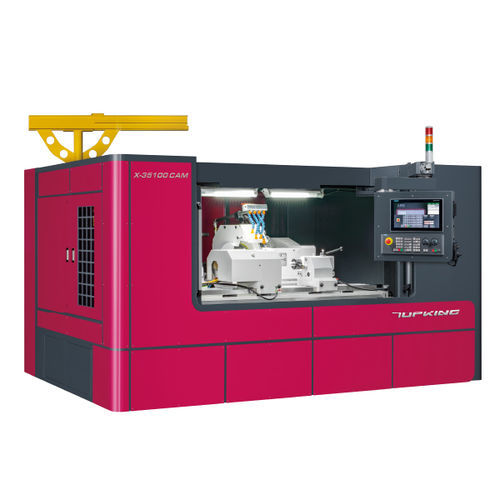

Rectificadora cilíndrica X-35100CAM

para ejede piezas para procesarhorizontal

INTRODUCCIÓN
La serie X-CAM de TOPKING está diseñada para rectificar componentes excéntricos y no circulares como árboles de levas, cigüeñales y punzones poligonales. Adecuada para las industrias automotriz, de automatización y de moldes. Integra el control SIEMENS SINUMERIK ONE con la interfaz gráfica TOPKING para simplificar el ajuste de parámetros y proporcionar operación de alta precisión.

CAPACIDAD

• Voladizo sobre mesa: Ø370 mm
• Distancia entre centros: 1000 mm
• Diámetro máximo de rectificado: Ø350 mm
• Longitud máxima de rectificado: 1000 mm
• Carga máxima entre centros: 150 kg

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA DE OPERACIÓN INTUITIVO
Equipado con SIEMENS SINUMERIK ONE e interfaz conversacional gráfica TOPKING. Programación gráfica CAD/CAM opcional para ciclos de rectificado personalizados.

BASE DE MÁQUINA RÍGIDA
Base en fundición Meehanite con tratamiento de recocido y envejecimiento. Guías tratadas por alta frecuencia y rectificadas con precisión. Guia plana 1V1 y asientos deslizantes robustos para rigidez y estabilidad.

MESA DE TRABAJO
Mesa fijada permanentemente a la máquina. Diseño de corredera cruzada que reduce los recorridos y mejora la velocidad y la estabilidad posicional.

DISEÑO CROSS-SLIDER Y GUIADO DE EJES
Los ejes X y Z utilizan configuración cross-slide; la cabeza de la muela recorre el eje Z para reducir el espacio requerido. El eje X cuenta con soporte box-way para soportar fuerzas de rectificado y guía plana 1V1 con protección contra desgaste.

ACCIONAMIENTO DEL EJE X MEDIANTE MOTOR LINEAL
El eje X es accionado directamente por un motor lineal que elimina el juego. Control en lazo cerrado con escala lineal; velocidad máxima de desplazamiento hasta 15000 mm/min. El diseño del motor lineal reduce el desgaste para una larga vida útil y ahorro energético.

CONSTRUCCIÓN DE LA CABEZA DE LA MUELA
Husillo de rectificado con rodamientos de precisión. Husillo G.W. fabricado en SNCM-220 con tratamientos térmicos y criogénicos, seguido de rectificado de precisión y acabado espejo. Dureza superficial > HRC62 para vida útil y precisión estable.

CABEZA DE TRABAJO - CONTROL ANGULAR PRECISO EN EJE C
Husillo de trabajo con motor de accionamiento directo y codificador angular de alta resolución. Precisión angular ±0,2” apta para rectificado excéntrico, de árboles de levas, cigüeñales y punzones poligonales. Ajuste micro para corrección de cono disponible.

CALZO DE COLA CON AJUSTE FINO
Engrase automático en baño de aceite para el calzo con indicador de nivel. El calzo permite corrección de cono en rectificado entre centros.

DRESSADO DE LA RUEDA
Múltiples opciones de dispositivos de dressado y una interfaz gráfica de ajuste. Opción de dressador de rodillo con diamante disponible.

GRÚA JIB PARA RUEDAS
Grúa jib estándar para carga/descarga de ruedas, base montada en la máquina y protegida por guardabarros.

ESPECIFICACIONES

• Modelo: X-35100CAM
• Marca: TOPKING
• Tamaño de la rueda: Ø610 × 50 × Ø304,8 mm; Velocidad lineal: 45 m/s
• Eje X: Carrera máx. 300 mm; Avance rápido 20000 mm/min; Ajuste mín. 0,001 mm
• Eje Z: Carrera máx. 1350 mm; Avance rápido 10000 mm/min; Ajuste mín. 0,001 mm
• Motor husillo de rectificado: 11 kW (inductivo)
• Motor husillo de pieza: 60,7 Nm (accionamiento directo)
• Dimensiones máquina (L×A×H): 3900 × 3200 × 2540 mm; Peso: 9000 kg

ACCESORIOS ESTÁNDAR

• Control CNC SIEMENS SINUMERIK ONE
• Rueda de rectificado y brida; inversor de rueda
• Soporte de herramienta diamantado (montado en mesa)
• Grúa jib; sistema de refrigeración para servo husillo
• Puntas con inserto de carburo (2 uds); calzo de cola con microajuste
• Motor lineal y escala lineal para eje X; escala rotativa para eje C
• Programación gráfica CAD-CAM; sistema eléctrico
• Protector antisalpicaduras totalmente cerrado; sistemas de lubricación y refrigeración; colector de niebla de aceite
• Lámpara de trabajo; herramientas (almohadilla de nivelación) y caja de herramientas

ACCESORIOS OPCIONALES

• Piñones de accionamiento con bloqueo por leva
• Sujetadores de pieza (2 uds/set)
• Platina de apoyo 2 puntos
• Mandril scroll 3 mordazas ajustable
• Mandril scroll 4 mordazas ajustable
• Dispositivo de dressado por rodillo diamantado (brida de husillo)
• Dispositivo de dressado por rodillo diamantado (montado en calzo)
• Calzo hidráulico
• Soporte de equilibrado de rueda y eje
• Equilibrador automático de ruedas
• Ruedas y bridas de repuesto
• Sonda de contacto; control de holgura
• Accesorios de fijación personalizados; separador magnético de refrigerante; filtro de papel
