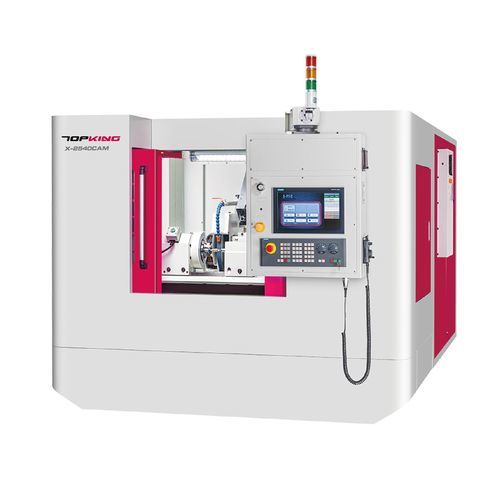

Rectificadora cilíndrica X-2540CAM

de ejes de levade piezas para procesarhorizontal

INTRODUCCIÓN La TOPKING X-2540CAM es una rectificadora CNC no circular diseñada para el rectificado de contornos controlado por CAM en condiciones de espacio limitado. La máquina adopta una estructura de carro transversal combinada con accionamientos de motor lineal y sistemas de accionamiento directo, lo que permite una holgura mecánica nula y una alta respuesta dinámica durante la interpolación no circular. La sincronización precisa del eje C-X permite generar contornos estables para perfiles no redondos. Adecuada para el rectificado de punzones poligonales, pequeños árboles de levas, pasadores excéntricos y componentes médicos de precisión, donde se requiere una precisión y repetibilidad constantes a nivel de μm. CAPACIDAD Mesa abatible: Ø270 mm Distancia entre centros: 400 mm Máx. Diám. rectificado Ø250 mm Longitud Longitud de rectificado: 400 mm CARACTERÍSTICAS DE LA MÁQUINA

• SISTEMA DE FUNCIONAMIENTO: Equipada con el sistema de control SIEMENS SINUMERIK ONE. Interfaz conversacional gráfica TOPKING incorporada que incluye aplicaciones de rectificado de cigüeñales y árboles de levas. Software CAD/CAM opcional para programación gráfica y gráficos de rectificado personalizados.
• BASE DE MÁQUINA RÍGIDA: Base de fundición Meehanite de alta rigidez con tratamiento de recocido/envejecimiento; guías de deslizamiento tratadas mediante endurecimiento de alta frecuencia y rectificado de precisión para una construcción sin deformaciones y resistente al desgaste.
• MESA DE TRABAJO: Diseño de deslizamiento transversal permanentemente atornillado para reducir el recorrido, mejorando la velocidad de trabajo y la estabilidad de precisión.
• DISEÑO DE DESLIZAMIENTO TRANSVERSAL Y ORIENTACIÓN DE EJES: Ejes X y C como deslizamientos transversales para reducir el espacio de la máquina. Eje X accionado por motor lineal con guías lineales y escala lineal de alta resolución para una repetibilidad estable. Dos ejes protegidos por cubiertas telescópicas cerradas.
• EJE X ACCIONADO POR MOTOR LINEAL: Motor lineal de accionamiento directo en el eje X para un control de posición preciso y sin holguras; control de bucle cerrado con escala lineal; velocidad de movimiento de hasta 15000 mm/min; el diseño del motor lineal reduce el desgaste y aumenta la eficiencia.
• CONSTRUCCIÓN DEL CABEZAL: Husillo incorporado para muela abrasiva con asiento de cabezal de muela ligero para reducir la resonancia; el husillo incorporado controla la temperatura para evitar la deformación térmica; rotación de alta velocidad con aceleración/desaceleración rápida y eficiencia energética mejorada.
• HUSILLO DEL CABEZAL DE TRABAJO: Husillo de trabajo con motor Direct Drive y codificador angular de precisión; alta resolución angular ±0,2"; admite microajuste para la corrección cónica.
• MECANISMO DE AJUSTE FINO: Lubricación automática por baño de aceite e indicador de nivel de aceite; permite la corrección cónica en modo de rectificado fijo de centros.

Especificaciones Capacidad: Mesa basculante - Ø270 mm; Distancia entre centros - 400 mm; Diámetro de rectificado máx. Diámetro de rectificado - Ø250 mm; Max. Longitud de Rectificado - 400 mm; Max. Carga soportada entre centros - 15 kg; Altura del centro (de la mesa a la punta del centro) - 135 mm. Muela: Tamaño (D.E. x ancho x D.I.) - Ø405 x 50 x Ø127 mm; Velocidad Lineal - 45 m/seg. Mesa de trabajo: Ángulo de giro - -1° ~ +8°. Cabezal de trabajo: Ángulo de giro - Tipo fijo; Machuelo central - MT. No. 3; Velocidad del Husillo - 10 ~ 300 rpm; Max. Carga del Husillo (portaherramientas incluido) - 5 kgs (longitud máx.: 100 mm). Contrapunto: Centrador - MT. No. 3; Movimiento Central - Tipo Manual; Carrera del Contrapunto - 25 mm; Carrera del Barril - ±30 μm; Cilindricidad con Micro Ajuste - ±0.03 mm. Recorrido del eje X: Recorrido máx. Recorrido - 300 mm; Velocidad de Avance Rápido - 20000 mm/Min; Auto. Velocidad de Alimentación - 6000 mm/Min; Min. Ajuste de alimentación - 0,001 mm. Recorrido eje Z: Recorrido máx. 580 mm; Velocidad de avance rápido - 10000 mm/Min; Velocidad de avance auto. Auto - 6000 mm/Min; Min. 0,001 mm. Motores de accionamiento: Husillo de la muela - 11,4 kW (motor incorporado); Husillo del cabezal - 22,3 Nm (motor de accionamiento directo); Eje X de alimentación del cabezal - 1750 N (motor lineal); Eje Z de alimentación de la mesa (servomotor) - 2,29 kW; Bomba de aceite hidráulico - 0,37 kW; Bomba de refrigerante - 0,37 kW. Capacidad de los depósitos: Tanque de aceite de lubricación 1 - 18 L; Tanque de aceite hidráulico - 18 L; Tanque de refrigerante - 107 L. Máquina: Dimensión - 2300 x 2210 x 1960 mm; Peso de la máquina - 4300 kg; Altura central (desde el suelo hasta la punta central) - 1110 mm. ACCESORIOS ESTÁNDAR

• Controlador CNC (SIEMENS SINUMERIK ONE) x 1 juego
• Muela y brida x 1 juego
• Inversor de muela x 1 juego
• Portaherramientas de diamante (tipo montado en el husillo del cabezal de trabajo) x 1 juego
• Sistema de refrigeración para servoservo del cabezal de trabajo x 1 juego
• Centros de trabajo con punta de carburo (2 piezas/set) x 1 juego
• Micromecanismo de ajuste del contrapunto x 1 juego
• Motor lineal para eje X-eje X x 1 juego
• Escala lineal para eje X x 1 juego
• Escala giratoria para eje C x 1 juego
• Software CAD-CAM Programación gráfica x 1 juego
• Sistema eléctrico x 1 juego
• Protección contra salpicaduras completamente cerrada x 1 juego
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Colector de neblina de aceite x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Perros de arrastre con bloqueo de leva
• Soporte de trabajo (2 uds./set)
• Luneta de 2 puntos
• Mandril de 3 garras ajustable
• Mandril de 4 garras ajustable
• Dispositivo de reavivado de rodillos de diamante (unido por brida)de rodillos de diamante (con brida)
• Dispositivo de reavivado de rodillos de diamante (montado en el contrapunto)
• Cabezal de cilindro neumático
• Equilibrador de muelas y árbol
• Auto. Equilibrador de muelas
• Rectificado y brida de muela
• Medidor de sonda táctil
• Control de holgura
• Grúa de pluma para carga/descarga de G.W.
• Fijación de accionamiento de pieza personalizada
• Separador magnético de refrigerante
• Filtro de papel

Características / especificaciones técnicas

• Mesa giratoria: Ø270 mm
• Distancia entre centros: 400 mm
• Máx. Diámetro de rectificado: Ø250 mm
• Longitud Máx. Longitud de Rectificado: 400 mm
• Carga Máx. Carga soportada entre centros: 15 kg
• Altura del centro (desde la mesa hasta la punta del centro): 135 mm
• Tamaño de la muela: Ø405 x 50 x Ø127 mm
• Velocidad lineal de la muela: 45 m/seg
• Ángulo de giro de la mesa de trabajo: -1° ~ +8°
• Velocidad del cabezal de trabajo: 10 ~ 300 rpm
• Carga máxima del cabezal de trabajo (portaherramientas): 5 kg (longitud máxima 100 mm)
• Carrera del contrapunto: 25 mm
• Carrera del cañón: ±30 μm
• Cilindricidad con microajuste: ±0,03 mm
• Recorrido máximo del eje X: 300 mm; Avance rápido: 20000 mm/min; Avance automático: 6000 mm/min; Ajuste mín: 0.001 mm
• Recorrido máx. eje Z: 580 mm; Avance rápido: 10000 mm/min; Auto Feed: 6000 mm/min; Ajuste mín: 0.001 mm
• Potencia del husillo de la muela: 11,4 kW (incorporado)
• Par del husillo del cabezal de trabajo: 22,3 Nm (accionamiento directo)
• Fuerza del eje X de avance del cabezal de la muela: 1750 N (motor lineal)
• Motor del eje Z de avance de la mesa: 2.29 kW (servo)
• Bomba de aceite hidráulico: 0,37 kW; Bomba de refrigerante: 0,37 kW
• Depósito de aceite de lubricación: 18 L; Depósito de refrigerante: 107 L
• Dimensión de la máquina: 2300 x 2210 x 1960 mm
• Peso de la máquina: 4300 kg
• Altura central (del suelo a la punta central): 1110 mm
