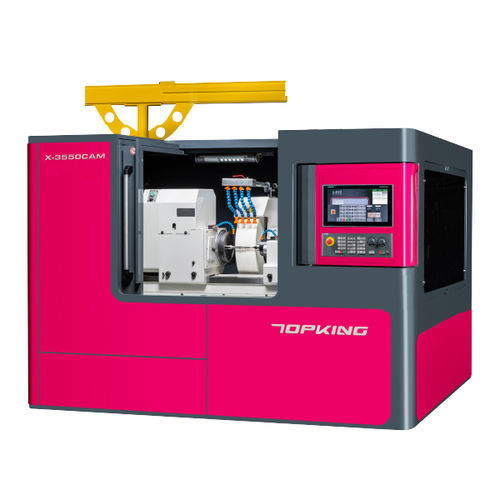

Rectificadora cilíndrica X-3550CAM

de ejes de levapara ejede piezas para procesar

INTRODUCCIÓN
La TOPKING X-3550CAM es una rectificadora cilíndrica externa entre puntos diseñada para el rectificado de piezas excéntricas y no circulares, como árboles de levas, cigüeñales y punzones poligonales. Indicada para la industria automotriz, de automatización y fabricación de moldes, ofrece perfiles no circulares precisos y repetibles. Control SIEMENS SINUMERIK ONE con interfaz gráfica TOPKING para facilitar la parametrización y el control del proceso.

CAPACIDAD

• Diámetro sobre mesa: Ø370 mm
• Distancia entre centros: 500 mm
• Diámetro máximo de rectificado: Ø350 mm
• Longitud máxima de rectificado: 500 mm
• Carga máxima entre centros: 150 kg
• Altura de centro (mesa a punta): 185 mm

CARACTERÍSTICAS DE LA MÁQUINA
Control intuitivo
■ SIEMENS SINUMERIK ONE con interfaz gráfica TOPKING para programación conversacional; opción CAD/CAM para preprogramar perfiles de rectificado personalizados.

Base rígida
■ Base de fundición Meehanite con tratamientos térmicos. Guías endurecidas y rectificadas con guías planas 1V1 para minimizar deformaciones y resistencia al desgaste.

Diseño cruzado X–Z
■ Diseño de bancada cruzada que reduce el espacio requerido. Cabezal de rueda se desplaza en Z; eje X accionado por motor lineal combinado con guía en caja para soportar fuerzas de rectificado elevadas.

Eje X con motor lineal
■ Motor lineal de accionamiento directo en el eje X para eliminar holguras, control en lazo cerrado con regla lineal; velocidades de movimiento hasta 15000 mm/min para alta precisión posicional.

Cabezal y husillo
■ Husillo fabricado en acero aleado SNCM-220 con rodamientos de precisión; tratamientos térmicos y rectificado de alta precisión dan una dureza superficial > HRC62 para precisión a largo plazo.

Cabezal de trabajo (eje C) y contrapunta
■ Cabezal de trabajo con accionamiento directo y codificador angular de alta resolución (tolerancia angular ±0,2″) y microajuste para corrección de cono. Contrapunta con lubricación por baño de aceite y ajuste fino para rectificado entre centros.

Dressado y manejo de la muela
■ Múltiples opciones de dressado con interfaz gráfica; dressadores de rodillo de diamante opcionales. Pluma estándar para montaje/desmontaje de muela con protector anti-salpicaduras.

ACCESORIOS ESTÁNDAR

• Controlador CNC: SIEMENS SINUMERIK ONE x1
• Muela y brida x1 juego
• Inversor para muela x1
• Portaherramientas diamante (montado en mesa) x1
• Sistema de refrigeración para servomotor del husillo x1
• Pluma para muela x1
• Puntas de carburo (2 uds./juego) x1
• Contrapunta con microajuste x1
• Motor lineal para eje X x1
• Regla lineal para eje X x1
• Regla rotativa para eje C x1
• Software CAD/CAM gráfico x1
• Sistema eléctrico x1
• Protector envolvente completo x1
• Sistema de lubricación x1
• Sistema de refrigerante x1
• Recogedor de niebla de aceite x1
• Lámpara de trabajo x1
• Herramientas y caja de herramientas x1

ACCESORIOS OPCIONALES

• Anillos de acoplamiento tipo leva
• Sujetadores de pieza (2 uds./juego)
• Apoyo de dos puntos
• Mandril de 3 mordazas regulable
• Mandril de 4 mordazas regulable
• Dressador de rodillo diamante (tipo brida de cabezal)
• Dressador de rodillo diamante (montado en contrapunta)
• Contrapunta hidráulica
• Banco de equilibrado y eje
• Equilibrador automático de muela
• Muela y brida de repuesto
• Palpador táctil
• Control de holgura (protección anti-colisión)
• Placas de accionamiento de piezas personalizadas
• Separador magnético de refrigerante
• Sistema de filtrado por cinta de papel

ESPECIFICACIONES TÉCNICAS

• Modelo: X-3550CAM
• Marca: TOPKING
• Aplicación: rectificado excéntrico, árboles de levas, cigüeñales, punzones poligonales
• Controlador: SIEMENS SINUMERIK ONE
• Potencia husillo principal: 11 kW (inductivo)
• Accionamiento eje X: motor lineal, recorrido máx. 300 mm, rápido 20000 mm/min
• Recorrido eje Z: 750 mm, rápido 10000 mm/min
• Diámetro máx. de rectificado: Ø350 mm — Longitud máx.: 500 mm
• Carga máx. entre centros: 150 kg
• Dimensiones muela: Ø610 x 50 x Ø304.8 mm — velocidad lineal 45 m/s
• Peso máquina: 8300 kg — Dimensiones (L×A×H): 3300 × 3200 × 2540 mm
