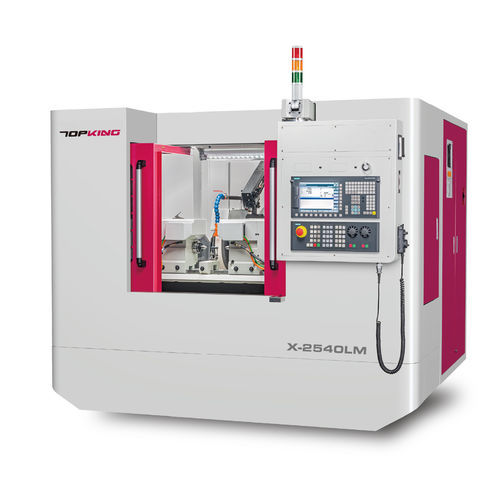

Rectificadora cilíndrica X-2540LM

de piezas para procesarhorizontalCNC

INTRODUCCIÓN La rectificadora cilíndrica CNC de la serie LM de TOPKING cuenta con un carro transversal accionado por motor lineal que mejora la rigidez y la estabilidad de la máquina al tiempo que reduce los tiempos de ciclo para satisfacer las demandas de rectificado de alta eficiencia y alta precisión. Esta serie es ideal para el mecanizado de componentes de alta precisión, como piezas de válvulas hidráulicas, componentes de automoción y piezas aeroespaciales, ya que ofrece una precisión superior al tiempo que optimiza la productividad y la estabilidad del proceso. La serie LM también ofrece un cabezal de trabajo y un contrapunto síncronos opcionales con un sistema de accionamiento síncrono de doble centro y un husillo extensible. Este diseño agiliza el portapiezas, minimiza la complejidad de la fijación y elimina la necesidad de consideraciones adicionales de accionamiento. El husillo extensible aumenta el rango de rectificado para adaptarse a piezas de distintos tamaños, mejorando la flexibilidad y maximizando la eficacia del mecanizado. CAPACIDAD Mesa abatible: Ø270 mm Distancia entre centros: 400 mm Máx. Diám. rectificado Ø250 mm Longitud máx. Longitud de rectificado: 400 mm CARACTERÍSTICAS DE LA MÁQUINA Sistema de operación amigable El sistema de control CNC avanzado incorporado está equipado con una GUI. El operador puede dividir el componente complejo en varios procesos de rectificado a través de la guía gráfica, simplificando la edición del proceso de rectificado y reavivado de forma numérica. No se requiere programación complicada (código G, código M), proporcionando un entorno de operación conveniente. BASE DE MÁQUINA RÍGIDA ■ Base de máquina de alta rigidez fabricada en fundición Meehanite mediante tratamiento de recocido y envejecimiento. ■ Guía deslizante a través de endurecimiento de alta frecuencia y proceso de rectificado de precisión. Base de la máquina con material estable y construcción reforzada para una resistencia al desgaste excepcional y sin deformaciones. MESA DE TRABAJO ■ La mesa de trabajo está permanentemente atornillada a la máquina. El diseño del carro transversal reduce los recorridos, mejorando la velocidad de trabajo y la estabilidad de precisión. DISEÑO DE CARRO CRUZADO ■ Los ejes X y Z están diseñados como corredera transversal para reducir el espacio de la máquina. ■ Dos ejes cubiertos por cubiertas telescópicas cerradas para proteger la estructura de transmisión y evitar la contaminación por residuos de rectificado y refrigerante. Motor de accionamiento lineal Axis Con una estructura de carro transversal con un motor lineal y guías lineales de alta precisión, este diseño elimina eficazmente el juego. El control de bucle cerrado completo del eje X estándar con una escala óptica garantiza movimientos de avance rápidos y precisos, alcanzando velocidades de desplazamiento rápidas de hasta 15.000 mm/min. Con un diseño sin contacto que utiliza bobinas e imanes permanentes, el motor lineal minimiza el desgaste y reduce las necesidades de mantenimiento y los costes de sustitución. HUSILLO DE MUELA TIPO CARTUCHO El husillo de la muela tipo cartucho asegura un contacto estable, reduciendo la vibración y la desviación inducida por el desgaste para un mecanizado de alta precisión. Su diseño permite una fácil sustitución de la muela y se adapta a diversas necesidades de rectificado, mejorando la eficiencia y la calidad. HUSOS DE TRABAJO SINCRÓNICOS DOBLES (OPCIONAL) La serie LM ofrece un cabezal de trabajo y un contrapunto opcionales de doble accionamiento con un sistema de accionamiento síncrono de doble centro y un husillo extensible. Esto simplifica la sujeción de la pieza de trabajo, reduce la complejidad de la fijación y elimina la necesidad de consideraciones de accionamiento adicionales. El husillo extensible supera las limitaciones de recorrido del contrapunto, permitiendo una rápida adaptación a diferentes longitudes de pieza y minimizando los ajustes del contrapunto durante los cambios. aplicación de automatización Puede integrarse con sistemas de automatización externos e incluye medición en línea y prevención de colisiones acústicas para retroalimentación y corrección de datos en tiempo real. La máquina, impulsada por el sistema operativo de Kingge Technology, garantiza una salida estable de alta calidad y reduce el tiempo de configuración y cambio de línea. ACCESORIOS ESTÁNDAR

• Controlador CNC (Marca: SIEMENS 828D) x 1 set
• Rueda de rectificado y brida x 1 set
• Centros de trabajo con punta de carburo (2 piezas/set) x 1 set
• Portaherramientas de diamante (tipo montado en el contrapunto) x 1 set
• Escala lineal para eje X-x x 1 juego
• Inversor de muela abrasiva x 1 juego
• Sistema eléctrico x 1 juego
• Protector contra salpicaduras completamente cerrado x 1 juego
• Sistema de lubricación x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Cabezal móvil con cilindro de aire
• Perros de arrastre con bloqueo de leva
• Sistema de arrastre sincrónico doble
• Soporte de trabajo 2 piezas/set
• Fija de 2 puntos
• Fija ajustable de 3 puntosajustable de 3 garras
• Mandril de 3 garras ajustable
• Mandril de 4 garras ajustable
• Equilibrador de muelas y soporte
• Auto. Muela de Rectificado
• Muela de Recambio y Brida
• Grúa para Carga/Descarga de Muela de Rectificado
• Medidor de Sonda
• Medidor Auto. En proceso
• Gap Control
• Escala lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de neblina de aceite

Especificaciones Capacidad: Mesa abatible: Ø270 mm Distancia entre centros: 400 mm Máx. Diámetro de rectificado: Ø250 mm Longitud Longitud de rectificado: 400 mm Carga máx. Carga soportada entre centros: 60 kg Altura entre centros (de la mesa a la punta del centro): 135 mm Muela abrasiva: Tamaño (D.E. x ancho x D.I.): Ø405 x 50 (máx.: 75) x Ø127 mm Velocidad lineal: 45 m/seg Mesa de trabajo: Ángulo de giro: -1° ~ +8° / -1° ~ +5° (doble accionamiento) Cabezal de trabajo: Ángulo de giro: -30° ~ +90 Machuelo central: MT. No.3 / dual-drive (centro especial) Velocidad del husillo: 10 ~ 300 rpm Carga Máx. Carga del Husillo (portaherramientas incluido): 15 kg (longitud máx.: 100 mm) * Ø155 Contrapunto: Machuelo central: MT. No. 3 / doble accionamiento (centro especial) Desplazamiento del centro: Manual (opc.: Automático) Carrera contrapunto: 25 mm / (opc.: dual-drive 50 mm) / (opc.: hidráulico 30 mm) Recorrido eje X: Recorrido máx. Recorrido: 300 mm Velocidad de avance rápido: 10000 mm/Min Auto. Velocidad de alimentación: 0.001 ~ 2000 mm/Min Min. Ajuste de alimentación: 0.001 mm Recorrido del eje Z: Recorrido máx. Recorrido: 580 mm Velocidad de avance rápido: 10000 mm/Min Auto. Velocidad de alimentación: 0.001 ~ 2000 mm/Min Min. Ajuste de alimentación: 0.001 mm Motores de accionamiento: Husillo de la muela: 5.5 kW Motor del cabezal de trabajo 1.0 kW / opc.: 0,8 kW (doble accionamiento) (servomotor) Eje X de avance del cabezal: 1,5 kW (servomotor) Eje Z de avance de la mesa: 1,5 kW (servomotor) Bomba de aceite de lubricación (Guideway): NIL Bomba de aceite hidráulico (para acc. opc.) 0.75 kW Bomba de refrigerante: 0,18 kW Capacidad de los depósitos: Depósito de aceite hidráulico (para acc. opc.): 18 L Depósito de aceite de lubricación (guiado): P-107 (Lubricación auto.) Depósito de refrigerante: 107 L Máquina: Dimensiones (L x A x A): 2300 x 2210 x 1960 mm Peso neto: 4300 kg Altura central (del suelo a la punta central): 1100 mm Características / especificaciones técnicas

• Modelo: X-2540LM
• Marca: TOPKING Technology Co., Ltd.
• Mesa giratoria: Ø270 mm
• Distancia entre centros: 400 mm
• Diámetro máximo de rectificado: Ø250 mm
• Longitud máxima de rectificado: 400 mm
• Tamaño de la muela: Ø405 x 50 (máx. 75) x Ø127 mm
• Recorrido máx. eje X: 300 mm; recorrido máx. eje Z: 580 mm
• Avance rápido: 10000 mm/min (X y Z)
• Motor del husillo de la muela: 5.5 kW
• Velocidad del cabezal: 10-300 rpm
• Depósito de refrigerante: 107 L
• Dimensión de la máquina: 2300 x 2210 x 1960 mm; Peso neto: 4300 kg
