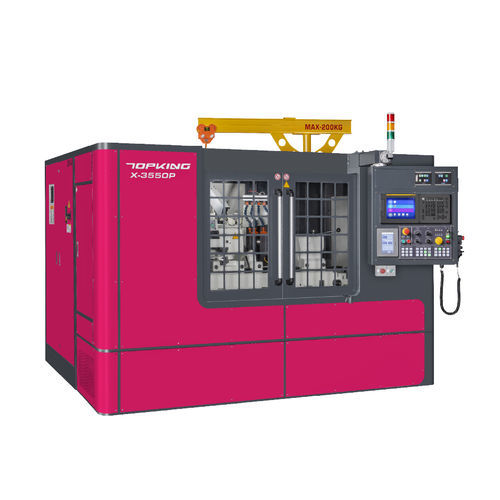

Rectificadora angular X-3550P

cilíndrica exteriorpara engranajespara eje

INTRODUCCIÓN
La X-3550P es una rectificadora cilíndrica externa CNC diseñada para el rectificado combinado de caras terminales y diámetros exteriores. Incorpora rectificado por inmersión y un cabezal de muela angular con una muela de 180 mm de ancho para permitir un mecanizado eficiente en una pasada de árboles y componentes de engranajes, mejorando la productividad y la repetibilidad en producción industrial.

CAPACIDAD

• Paso sobre la mesa: Ø350 mm
• Distancia entre centros: 650 mm
• Diámetro máximo de rectificado: Ø350 mm
• Longitud máxima de rectificado: 500 mm
• Muela: Ø610 x 50 x Ø254 mm (velocidad lineal 45 m/sec)

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA CNC INTUITIVO
El CNC integrado con interfaz gráfica permite dividir gráficamente piezas complejas en procesos sucesivos de rectificado y editar numéricamente las operaciones de rectificado/dressado, sin necesidad de programación manual en código G/M.

BASE RÍGIDA DE LA MÁQUINA
Base en hierro fundido Meehanite con tratamiento de recocido y envejecimiento. Los guías se someten a endurecimiento por alta frecuencia y rectificado de precisión para garantizar baja deformación y alta resistencia al desgaste. Guía plana 1V1 y asiento de deslizamiento robusto mejoran la precisión y estabilidad.

GUÍAS DE ALTA RIGIDEZ
Guía plana 1V1 con deslizadores de caja de alta rigidez y husillos de bolas de gran diámetro para mejorar la capacidad de carga y la estabilidad de la cabeza de la muela.

MESA DE TRABAJO Y DISEÑO CROSS-SLIDER
Diseño cross-slide de los ejes X/Z que minimiza el espacio ocupado y optimiza las carreras. Protectores telescópicos totalmente cerrados protegen las transmisiones de virutas y refrigerante.

CONSTRUCCIÓN DEL CABEZAL DE MUELA
Husillo de muela con rodamientos de precisión. El material del husillo SNCM-220 se normaliza, temple/revenido, cementa, trata criogénicamente y rectifica de precisión hasta >HRC62 para alta resistencia al desgaste y larga vida útil.

CABEZA DE TRABAJO Y CONTRAPUNTO
Cabezal de trabajo y contrapunto rígidos para piezas pesadas. Cabezal accionado por motor servo (velocidad continua). Contrapunto hidráulico opcional. Refrigeración del orificio central para reducir la deformación térmica. Porta-herramienta de diamante para dressado montado en el contrapunto (estándar en la serie X-P).

MANTENIMIENTO Y MANEJO
Pluma integrada para el cambio de muela montada dentro de la protección total contra salpicaduras que facilita cambios seguros y ahorra espacio. Dispositivos para ciclos de dressado y rectificado que apoyan operaciones eficientes.

ESPECIFICACIONES

• Modelo: X-3550P
• Fabricante / Marca: TOPKING Technology
• Tipo: Rectificadora cilíndrica externa CNC (rectificado por inmersión, cabezal de muela angular)
• Diámetro máx. de rectificado: Ø350 mm
• Longitud máx. de rectificado: 500 mm
• Distancia entre centros: 650 mm
• Tamaño de la muela: Ø610 x 50 x Ø254 mm
• Velocidad lineal de la muela: 45 m/sec
• Recorrido eje X: 270 mm; Recorrido eje Z: 800 mm
• Avance rápido: 6000 mm/min (X & Z)
• Potencia husillo (muela): 11 kW
• Husillo del cabezal: 1,8 kW (servo)
• Carga máx. entre centros: 150 kg
• Dimensiones máquina (L x A x H): 4600 x 3700 x 2540 mm
• Peso neto: 8000 kg

ACCESORIOS ESTÁNDAR

• Controlador CNC (Mitsubishi) x1
• Muela y brida x1
• Contrapuntos con plaquita de carburo (2 uds) x1
• Porta-herramienta de diamante (montado en contrapunto) x1
• Pluma para carga/descarga de muela x1
• Escala lineal para eje X x1
• Inversor de husillo de muela x1
• Sistema eléctrico x1
• Protector anti-salpicaduras totalmente cerrado x1
• Sistema de lubricación x1
• Sistema de refrigeración x1
• Lámpara de trabajo x1
• Herramientas (patas de nivelación) y caja de herramientas x1

ACCESORIOS OPCIONALES

• Contrapunto hidráulico
• Mordazas de accionamiento con cierre por leva
• Sujetadores de pieza (2 uds)
• Plato de apoyo 2 puntos
• Plato de apoyo regulable 3 puntos
• Mandril scroll 3 mandíbulas regulable
• Mandril scroll 4 mandíbulas regulable
• Soporte y árbol para balanceo de muela
• Balanceador automático de muela
• Muela y brida de repuesto
• Dispositivo de dressado con rodillo de diamante (montaje en mesa o contrapunto)
• Sonda de palpado
• Jauge automática en proceso
• Control de holgura
• Escala lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite
