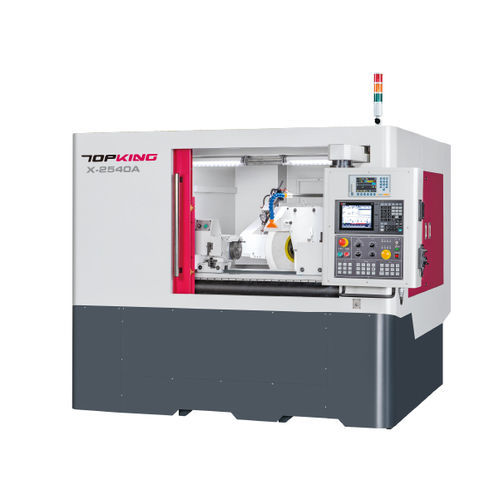

Rectificadora angular X-2540A

cilíndricade piezas para procesarhorizontal

INTRODUCCIÓN
El X-2540A de TOPKING es una rectificadora cilíndrica angular CNC diseñada para el rectificado simultáneo de diámetro exterior (O.D.) y cara final en un solo montaje. La cabeza de muela angular y el diseño de deslizadores cruzados en X/Z reducen los tiempos de ajuste, acortan los ciclos de producción y garantizan precisión constante mediante un control CNC con interfaz gráfica (GUI).

CAPACIDAD

• Balanceo sobre mesa: Ø270 mm
• Distancia entre puntos: 400 mm
• Diámetro máximo de rectificado: Ø250 mm
• Longitud máxima de rectificado: 400 mm
• Carga máxima entre puntos: 15 kg
• Altura del eje (mesa a punta): 135 mm

CARACTERÍSTICAS DE LA MÁQUINA

• Control CNC con GUI para segmentar procesos, dressado numérico y edición simplificada sin codificación G/M manual.
• Base rígida de hierro fundido Meehanite con tratamiento térmico; guías endurecidas y rectificadas para estabilidad a largo plazo.
• Mesa de trabajo atornillada permanentemente y diseño de deslizamiento cruzado para reducir recorridos y mejorar velocidad y estabilidad posicional.
• Configuración compacta de deslizadores X y Z; cubiertas telescópicas cerradas protegen la transmisión frente a refrigerante y virutas.
• Escalas lineales cerradas en ejes X y Z como estándar para posicionamiento preciso y calidad de acabado.
• Guías lineales de precisión y husillos a bolas para baja fricción, alta capacidad de carga y mínimo juego; soporta modos de avance flexibles para piezas pequeñas.
• Cabezal de muela angular con husillo G.W. de cojinetes de precisión; husillo en SNCM-220 tratado y rectificado (>HRC62) para resistencia al desgaste.
• Cabezal de pieza accionado por servomotor con velocidad continua; contrapunta hidráulica opcional; diseño de presión de aire plana para reducir fricción y calentamiento de la punta; sistema de refrigeración centralizado para evitar deformaciones.
• Portaherramientas de diamante (montado en contrapunta) con dispositivo de dressado estándar; opciones múltiples de dressado disponibles.

ESPECIFICACIONES

• Tamaño de la muela (Ø x ancho x I.D.): Ø510 × 50–75 × Ø127 mm
• Velocidad lineal de la muela: 33 m/s (opción: 45 m/s)
• Ángulo de giro de la mesa: -1° ~ +8°
• Ángulo de giro del cabezal pieza: -30° ~ +90°
• Velocidad del husillo pieza: 10 ~ 300 rpm
• Conicidad del punto: MT No. 3 (opción: MT No. 4)
• Recorrido eje X: 300 mm; Rápido: 6000 mm/min; Avance auto: 0,001 ~ 2000 mm/min; Ajuste min: 0,001 mm
• Recorrido eje Z: 580 mm; Rápido: 6000 mm/min; Avance auto: 0,001 ~ 2000 mm/min; Ajuste min: 0,001 mm
• Motores: Husillo muela 5,5 kW; Husillo pieza 1,0 kW (servo); Avance X cabeza muela 1,5 kW (servo); Avance Z mesa 1,5 kW (servo)
• Bomba de refrigerante: 0,18 kW; Bomba hidráulica opcional: 0,75 kW (capacidad 18 L)
• Dimensiones máquina (L × W × H): 2200 × 2150 × 1900 mm; Peso neto: 4300 kg; Altura del eje (suelo a punta): 1110 mm

ACCESORIOS ESTÁNDAR

• Control CNC Mitsubishi ×1 set
• Muela y brida ×1 set
• Puntas de trabajo con pastilla de carburo (2 pcs) ×1 set
• Portaherramientas de diamante (montado en contrapunta) ×1 set
• Garras de accionamiento con bloqueo por leva ×1 set
• Escalas lineales para ejes X y Z ×1 set
• Inversor para muela ×1 set
• Herramientas (almohadillas de nivelación) y caja de herramientas ×1 set
• Soporte de equilibrado y eje de muela ×1 set
• Calibre palpador ×1 set
• Protección contra salpicaduras totalmente cerrada ×1 set
• Sistemas eléctricos, de lubricación y refrigeración, luz de trabajo ×1 set cada uno

ACCESORIOS OPCIONALES

• Contrapunta hidráulica
• Portapiezas (2 pcs/set)
• Apoyo de 2 puntos
• Apoyo de 3 puntos ajustable
• Mandril de 3 mordazas ajustable
• Mandril de 4 mordazas ajustable
• Equilibrador automático de muela
• Muela y brida de repuesto
• Pluma para carga/descarga de muela
• Calibre en proceso automático, control de holgura, separador magnético de refrigerante, filtro de papel, colector de niebla de aceite

DATOS TÉCNICOS

• Balanceo sobre mesa: Ø270 mm
• Distancia entre puntos: 400 mm
• Diámetro máx. de rectificado: Ø250 mm
• Longitud máx. de rectificado: 400 mm
• Carga máx. entre puntos: 15 kg
• Velocidad lineal muela: 33 m/s (opt. 45 m/s)
• Recorrido X / Z: 300 mm / 580 mm
• Avance rápido: 6000 mm/min (ambos ejes)
• Peso / Dimensiones: 4300 kg / 2200 × 2150 × 1900 mm
