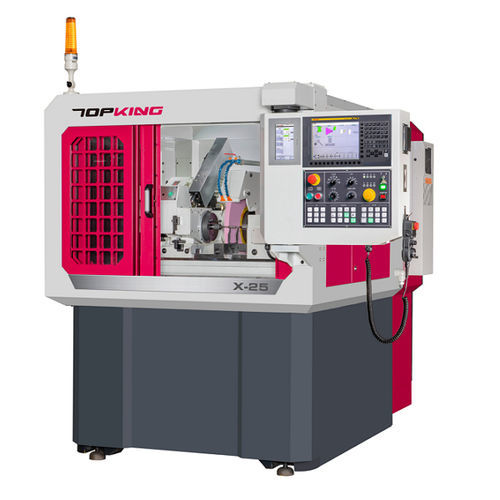

Rectificadora cilíndrica X-25

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La rectificadora cilíndrica X-25 combina un diseño de deslizamiento cruzado compacto con una estructura de alta rigidez para proporcionar rectificados precisos y de bajo espacio para piezas pequeñas y medianas. Incorpora una interfaz CNC gráfica que facilita la puesta en marcha y admite múltiples aplicaciones de rectificado.

CAPACIDAD

• Volteo sobre mesa: Ø270 mm
• Distancia entre centros: 200 mm
• Diámetro máx. de rectificado: Ø250 mm
• Longitud máx. de rectificado: 150 mm

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA DE OPERACIÓN INTUITIVO
Control CNC integrado de alto rendimiento con GUI que guía al operador mediante pasos gráficos, permitiendo la edición numérica de procesos de rectificado y dressado sin programación manual G/M.

BASE RÍGIDA DE LA MÁQUINA
Base de fundición Meehanite de alta rigidez sometida a recocido y envejecimiento. Las guías reciben templado por alta frecuencia y rectificado de precisión para minimizar deformaciones y ofrecer gran resistencia al desgaste.

MESA DE TRABAJO
Mesa atornillada permanentemente con diseño de deslizamiento cruzado que reduce recorridos y mejora la velocidad de trabajo y la estabilidad de precisión.

DISEÑO CROSS-SLIDER
Los ejes X y Z son deslizadores cruzados para reducir el espacio de la máquina. Cubiertas telescópicas cerradas protegen la transmisión de virutas y refrigerante.

DISEÑO DE AVANCE FLEXIBLE
Guias lineales de precisión y husillos de bolas en X-25 aseguran resistencia al desgaste, baja fricción, alta capacidad de carga, mínimo juego y un modo de avance rápido y flexible adecuado para piezas pequeñas.

CONSTRUCCIÓN DEL PORTA-RELLA
La bancada del husillo utiliza rodamientos de precisión para una larga vida útil. Material del husillo: acero aleado (SNCM-220) con tratamientos térmicos múltiples y rectificado de precisión; dureza superficial > HRC62°.

CABEZA DE TRABAJO Y CONTRAPUNTA
La cabeza de trabajo es accionada por un motor servo con velocidad continua. Contrapunta hidráulica opcional. Ambos usan diseño de presión de aire plano para facilitar el movimiento y reducir la fricción. Sistema de refrigeración central para evitar el calentamiento y deformación en las superficies de contacto de las puntas.

PORTA-HERRAMIENTA DE DIAMANTE
Dispositivo de dressado estándar montado en la contrapunta. Varias opciones de dressado disponibles. Opcional: Dispositivo de dressado con rodillo de diamante (montado en mesa o contrapunta).

ACCESORIOS STANDARD

• Controlador CNC (Brand: Mitsubishi) x 1 set
• Rueda de rectificado y brida x 1 set
• Puntas de trabajo con recubrimiento de carburo (2 uds/set) x 1
• Porta-herramienta de diamante (montado en contrapunta) x 1 set
• Regla lineal para eje X x 1 set
• Inversor de la rueda de rectificado x 1 set
• Sistema eléctrico x 1 set
• Protector anticontaminación totalmente cerrado x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigerante x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (almohadilla de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Contrapunta hidráulica
• Garras de accionamiento con bloqueo por leva
• Sujetador de pieza 2 uds/set
• Apoyo fijo 2 puntos
• Apoyo regulable 3 puntos
• Plato scroll 3 mordazas ajustable
• Plato scroll 4 mordazas ajustable
• Soporte y eje para equilibrado de rueda
• Equilibrador automático de rueda
• Rueda y brida de recambio
• Dispositivo de dressado con rodillo de diamante (montado en mesa)
• Dispositivo de dressado con rodillo de diamante (montado en contrapunta)
• Sonda de contacto
• Jauge automática en proceso
• Control de holgura
• Regla lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite

ESPECIFICACIÓN
Capacidad - Volteo sobre mesa: Ø270 mm
Capacidad - Distancia entre centros: 200 mm
Capacidad - Diámetro máx. de rectificado: Ø250 mm
Capacidad - Longitud máx. de rectificado: 150 mm
Capacidad - Carga máx. entre centros: 5 kg
Altura del centro (mesa a punta): 135 mm
Rueda de rectificado - Tamaño (Ø ext. x ancho x Ø int.): Ø510 x 50 x Ø127 mm
Rueda de rectificado - Velocidad lineal: 45 m/sec
Mesa - Ángulo de giro: -1° ~ +10°
Cabezal - Ángulo de giro: Fijo
Cabezal - Cono del eje: MT. No. 3
Cabezal - Velocidad del husillo: 10 ~ 300 rpm
Cabezal - Carga máx. en husillo (porta-herramienta incluido): 15 kg (Long. máx.: 100 mm)
Contrapunta - Cono: MT. No. 3
Contrapunta - Movimiento del centro: Manual
Contrapunta - Carrera: 25 mm
Eje X - Carrera máx.: 210 mm; Avance rápido: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Ajuste mín.: 0.001 mm
Eje Z - Carrera máx.: 260 mm; Avance rápido: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Ajuste mín.: 0.001 mm
Motores - Husillo de la rueda de rectificado: 5.5 kW
Motores - Husillo del cabezal (servo): 1.0 kW (servo AC)
Motores - Avance eje X y mesa Z: 1.5 kW (servo AC) cada uno
Motores - Bomba hidráulica (para accesorios opt.): 0.75 kW
Motores - Bomba de refrigerante: 0.18 kW
Capacidades - Depósito aceite lubricación (opt.): 18 L
Capacidades - Depósito refrigerante: 110 L
Máquina - Dimensiones: 1800 x 2310 x 1800 mm
Máquina - Peso neto: 3300 kg
Altura del centro (suelo a punta): 1150 mm

ESPECIFICACIONES TÉCNICAS

• Volteo sobre mesa: Ø270 mm
• Distancia entre centros: 200 mm
• Diámetro máx. de rectificado: Ø250 mm
• Longitud máx. de rectificado: 150 mm
• Carga máx. entre centros: 5 kg
• Altura del centro: 135 mm
• Tamaño de la rueda: Ø510 x 50 x Ø127 mm
• Velocidad lineal: 45 m/sec
• Eje X Carrera máx.: 210 mm; Rápido: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Ajuste min.: 0.001 mm
• Eje Z Carrera máx.: 260 mm; Rápido: 10000 mm/Min; Avance auto: 0.001 ~ 2000 mm/Min; Ajuste min.: 0.001 mm
• Motor husillo rueda: 5.5 kW
• Motor husillo cabezal: 1.0 kW (servo AC)
• Motores de avance: 1.5 kW (servo AC) cada uno
• Depósito refrigerante: 110 L
• Dimensiones máquina: 1800 x 2310 x 1800 mm
• Peso neto: 3300 kg
