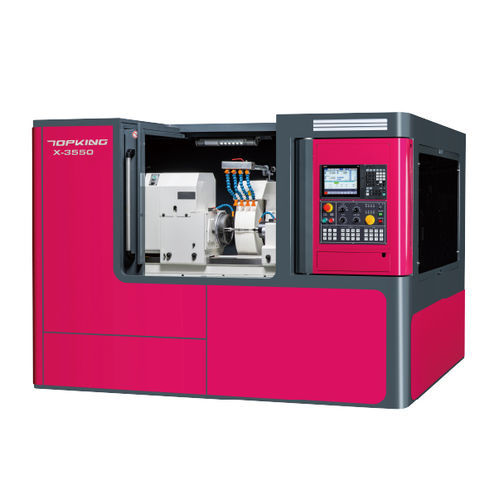

Rectificadora cilíndrica X-3550

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
El X-3550 es una rectificadora cilíndrica CNC de la serie X, diseñada para el rectificado externo preciso y eficiente de piezas pequeñas y grandes. Combina un diseño de mesa cruzada compacto, una bancada de alta rigidez y husillo y contrapunto robustos para aumentar la capacidad de carga y la estabilidad en aplicaciones industriales exigentes.

CAPACIDAD
Diámetro sobre mesa: Ø370 mm
Distancia entre centros: 500 mm
Diámetro máximo de rectificado: Ø350 mm
Longitud máxima de rectificado: 500 mm
Carga máxima entre centros: 200 kg

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA DE OPERACIÓN INTUITIVO
Controlador CNC integrado de alto rendimiento con interfaz gráfica (GUI) para la configuración gráfica de procesos, edición simplificada de ciclos de rectificado y dressing y reducción de la programación manual en G/M codes.

BANCO RÍGIDO

• Bancada de hierro fundido Meehanite tratada por recocido y envejecimiento para alta rigidez y estabilidad térmica.
• Guías endurecidas por tratamiento de alta frecuencia y rectificadas con precisión para excelente resistencia al desgaste y precisión.
• Mecanismo de asiento deslizante robusto con estructura 1 V 1 plana que asegura precisión y ausencia de deformación.

MESA DE TRABAJO / DISEÑO CROSS-SLIDER
La mesa de trabajo atornillada y el diseño cross-slider X/Z minimizan los recorridos para ahorrar espacio en planta y mejorar la respuesta dinámica. Cubiertas telescópicas cerradas protegen la transmisión de restos de rectificado y refrigerante.

GUIA DE ALTA RIGIDEZ
Estructura de riel duro de alta rigidez combinada con husillos de bolas de gran diámetro para mantener la precisión bajo cargas elevadas y reducir vibraciones.

CONSTRUCCIÓN DE CABEZAL DE MUELA

• Rodamientos de precisión en el husillo de muela para larga vida útil y mantenimiento sencillo.
• Material de husillo SNCM-220 con tratamientos térmicos y rectificado de precisión; dureza superficial superior a HRC62 para resistencia al desgaste.

CABEZA PORTA PIEZA Y CONTRAPUNTA

• Diseño pesado de cabezal y contrapunta para aumentar la capacidad de carga global.
• Cabezal accionado por servomotor con variación de velocidad continua; contrapunta hidráulica opcional.
• Diseño de presión de aire plano en cabeza y contrapunta para reducir fricción y facilitar el movimiento.
• Sistema de refrigeración central para evitar calentamiento y deformación en las superficies de contacto del centro.

PORTA-HERRAMIENTA DIAMANTE (MONTADO EN MESA)
Estándar en la serie X-35: dispositivo de dressing con diamante fijado a la mesa giratoria para evitar errores de recalibración tras ajustes de ángulo. Diversos porta-diamantes disponibles según requerimientos de la pieza.

CICLO DE RECTIFICADO
Se proporcionan ciclos ilustrados de rectificado y dressing como referencia de proceso y guía para el operador.

ESPECIFICACIÓN

• Diámetro sobre mesa: Ø370 mm
• Distancia entre centros: 500 mm
• Diámetro máx. de rectificado: Ø350 mm
• Longitud máx. de rectificado: 500 mm
• Altura del centro (mesa a punta de centro): 185 mm
• Tamaño de la muela: Ø610 x 50 x Ø254 mm; Velocidad lineal: 45 m/sec
• Velocidad del husillo del cabezal: 10 ~ 300 rpm; Carga máx. del husillo (incl. porta-herramienta): 35 kg (Long. máx.: 150 mm)
• Contrapunta: MT No.5, desplazamiento del centro manual, carrera 50 mm
• Carrera eje X: 300 mm; Avance rápido: 10000 mm/min; Avance automático: 0.001 ~ 2000 mm/min
• Carrera eje Z: 750 mm; Avance rápido: 10000 mm/min; Avance automático: 0.001 ~ 2000 mm/min
• Motores: Husillo muela 11 kW; Husillo porta-pieza 2.9 kW (servo AC); Motores de avance X & Z 3.5 kW (servo AC)
• Capacidades de tanques: Lubricación 15 L; Hidráulico (opción) 18 L; Refrigerante 160 L
• Dimensiones máquina (L x A x H): 3300 x 3025 x 2540 mm; Peso neto: 8000 kg; Altura del centro (suelo a punta de centro): 1130 mm

ACCESORIOS - ESTÁNDAR

• Controlador CNC (Mitsubishi) x1 set
• Muela y brida x1 set
• Puntas de apoyo con plaquita de carburo (2 uds) x1 set
• Porta-herramienta diamante (montado en mesa) x1 set
• Pluma para carga/descarga de muela
• Escala lineal para eje X x1 set
• Inversor de muela x1 set
• Sistema eléctrico x1 set
• Protector contra salpicaduras totalmente cerrado x1 set
• Sistema de lubricación x1 set
• Sistema de refrigeración x1 set
• Lámpara de trabajo x1 set
• Herramientas (calzos de nivelación) y caja de herramientas x1 set

ACCESORIOS - OPCIONALES

• Contrapunta hidráulica
• Garras de transmisión con bloqueo por leva
• Sujetador de trabajo 2 pcs/set
• Apoyo fijo 2 puntos
• Apoyo fijo 3 puntos ajustable
• Plato scroll 3 mordazas ajustable
• Plato scroll 4 mordazas ajustable
• Soporte y eje para balanceo de muela
• Equilibrador automático de muela
• Muela de repuesto y brida
• Dispositivo de dressing rodillo diamante (montado en mesa)
• Dispositivo de dressing rodillo diamante (montado en contrapunta)
• Sonda de contacto
• Jauge automática en proceso
• Control de holgura
• Escala lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite
