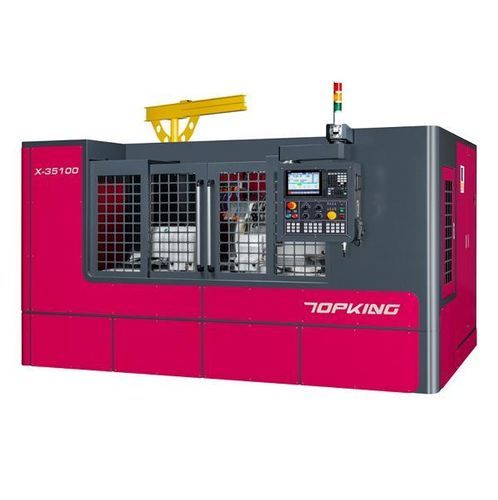

Rectificadora cilíndrica X-35100

de piezas para procesarhorizontalCNC

INTRODUCCIÓN
La X-35100 es una rectificadora cilíndrica CNC diseñada para el mecanizado preciso y flexible de componentes de pequeño a gran tamaño. La máquina combina un diseño X/Z de carro cruzado compacto con una base rígida y husillo/columna portapiezas de servicio pesado para soportar altas cargas y garantizar estabilidad en el rectificado.

CAPACIDAD

• Diámetro sobre la mesa giratoria: Ø370 mm
• Distancia entre centros: 1000 mm
• Diámetro máximo de rectificado: Ø350 mm
• Longitud máxima de rectificado: 1000 mm

CARACTERÍSTICAS DE LA MÁQUINA
SISTEMA DE OPERACIÓN AMIGABLE
El control CNC integrado con interfaz gráfica (GUI) guía al operador mediante segmentación gráfica de procesos y simplifica la edición numérica de los ciclos de rectificado y dressado. No se requiere programación manual en códigos G/M.

BASE DE MÁQUINA RÍGIDA

• Base de alta rigidez en fundición Meehanite con tratamiento de recocido y envejecimiento para estabilidad dimensional.
• Guías tratadas por endurecimiento de alta frecuencia y rectificadas con precisión para resistencia al desgaste.
• Arquitectura diseñada para máxima rigidez; carro reforzado con superficies guía V-planas anchas para alta capacidad de carga y amortiguación de vibraciones.

MESA DE TRABAJO / DISEÑO DE CARRO CRUZADO

• La mesa de trabajo está atornillada permanentemente a la máquina; el diseño de carro cruzado reduce las carreras mejorando la velocidad y la estabilidad de precisión.
• Los ejes X y Z están diseñados como carros cruzados para reducir el espacio ocupado por la máquina.
• Dos ejes protegidos por cubiertas telescópicas cerradas para proteger la transmisión y evitar la contaminación por residuos de rectificado y refrigerante.

GUÍAS DE ALTA RIGIDEZ
La serie X-35 adopta una estructura de riel duro de alta rigidez para mantener la precisión y la calidad de mecanizado bajo cargas elevadas. Se combinan husillos de bolas de gran diámetro para mejorar la capacidad de carga y reducir vibraciones.

CONSTRUCCIÓN DE LA CABEZA DE RUEDA
El husillo de la rueda de rectificado utiliza rodamientos de precisión y un eje en acero aleado SNCM-220 con tratamientos térmicos y rectificado/mirror; dureza superficial superior a HRC62 para asegurar resistencia al desgaste y alta precisión.

CABEZA DE TRABAJO Y CONTRAPUNTA

• Diseñadas para piezas pesadas con rigidez estructural para aumentar la capacidad de carga.
• Cabeza de trabajo accionada por motor servo con cambio de velocidad stepless.
• Contrapunta hidráulica disponible como accesorio opcional.
• Diseño de presión de aire plano para facilitar el movimiento, reducir la fricción y alargar la vida útil.
• Sistema de enfriamiento central para evitar el calentamiento y la deformación del orificio de centro.

PORTA-HERRAMIENTAS DE DIAMANTE MONTADO EN LA MESA

• Estándar en la serie X-35: dispositivo de dressado fijado al lateral de la mesa giratoria para reducir el error de recalibrado de posición de dressado causado por el ajuste del ángulo de la mesa y mejorar la eficiencia.
• Tipos diversos de porta-herramientas de diamante seleccionables según los requisitos de la pieza.

CICLO DE RECTIFICADO
Se proporcionan ilustraciones gráficas y ejemplos de flujo de ciclos de rectificado y dressado en la documentación y en la interfaz de usuario de la máquina.

ESPECIFICACIÓN
Capacidad
Diámetro sobre la mesa : Ø370 mm
Distancia entre centros : 1000 mm
Diámetro máximo de rectificado : Ø350 mm
Longitud máxima de rectificado : 1000 mm
Carga máxima entre centros : 200 kg
Altura del centro (desde la mesa hasta la punta) : 185 mm

Rueda de rectificado
Tamaño (O.D. x Ancho x I.D.) : Ø610 x 50 x Ø254 mm
Velocidad lineal : 45 m/sec

Mesa
Ángulo de giro : 0° ~ 3°

Cabeza de trabajo
Ángulo de giro : Tipo fijo
Cono del centro : MT. No. 5
Velocidad de husillo : 10 ~ 300 rpm
Carga máxima del husillo (portaherramientas incluido) : 35 kgs (Long. máx.: 150 mm)

Contrapunta
Cono del centro : MT. No. 5
Movimiento del centro : Tipo manual
Recorrido de la contrapunta : 50 mm

Recorrido eje X
Recorrido máx. : 300 mm
Velocidad de avance rápido : 10000 mm/Min
Velocidad de alimentación automática : 0.001 ~ 2000 mm/Min
Configuración mínima de alimentación : 0.001 mm

Recorrido eje Z
Recorrido máx. : 1350 mm
Velocidad de avance rápido : 10000 mm/Min
Velocidad de alimentación automática : 0.001 ~ 2000 mm/Min
Configuración mínima de alimentación : 0.001 mm

Motores de accionamiento
Husillo de la rueda de rectificado : 11 kW
Motor del husillo de la cabeza de trabajo : 2.9 kW (motor servo AC)
Avance del porta-mecha X : 3.5 kW (motor servo AC)
Avance de la mesa Z : 3.5 kW (motor servo AC)
Bomba aceite lubricación : 0.075 kW
Bomba aceite hidráulico : 0.37 kW
Bomba de refrigerante : 0.37 kW

Capacidades de depósito
Depósito aceite lubricación (guía) : 15 L
Depósito aceite hidráulico (para opc.) : 18 L
Depósito refrigerante : 210 L

Máquina
Dimensión : 3900 x 3200 x 2540 mm
Peso neto : 8700 kg
Altura del centro (del suelo a la punta) : 1130 mm

ACCESORIOS ESTÁNDAR

• Controlador CNC (Marca: Mitsubishi) x 1 set
• Rueda de rectificado y brida x 1 set
• Puntas de trabajo con punta de carburo (2 pcs/kit) x 1
• Porta-herramientas de diamante (tipo montado en mesa) x 1 set
• Grúa jib para carga/descarga de la rueda
• Escala lineal para eje X x 1 set
• Inversor de la rueda de rectificado x 1 set
• Sistema eléctrico x 1 set
• Protector anti-salpicaduras completamente cerrado x 1 set
• Sistema de lubricación x 1 set
• Sistema de refrigeración x 1 set
• Lámpara de trabajo x 1 set
• Herramientas (almohadilla de nivelación) y caja de herramientas x 1 set

ACCESORIOS OPCIONALES

• Contrapunta hidráulica
• Garras de accionamiento con bloqueo por leva
• Sujeción de pieza 2 pcs/kit
• Repisa de apoyo 2 puntos
• Repisa de apoyo 3 puntos ajustable
• Mandril scroll 3 mordazas ajustable
• Mandril scroll 4 mordazas ajustable
• Soporte y árbol para equilibrado de rueda
• Equilibrador automático de rueda
• Rueda de repuesto y brida
• Dispositivo de dressado con rodillo diamantado (montado en mesa)
• Dispositivo de dressado con rodillo diamantado (montado en contrapunta)
• Palpador de contacto
• Calibre automático en proceso
• Control de holgura
• Escala lineal para eje Z
• Separador magnético de refrigerante
• Filtro de papel
• Colector de niebla de aceite
