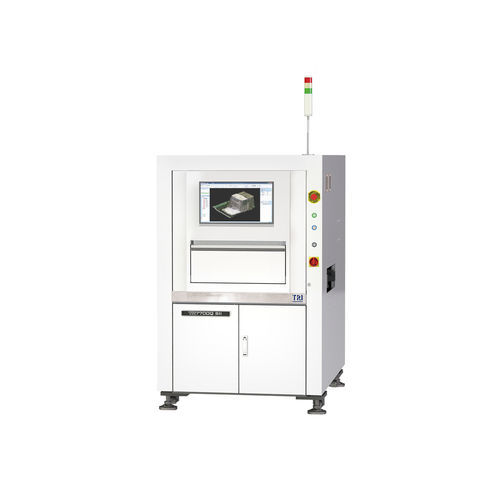

Sistema de inspección óptico TR7700Q SII

por vídeocon cámara3D

Introducción
El TR7700Q SII integra el Smart Programming de TRI con funciones de autoaprendizaje, algoritmos de inspección flexibles y capacidades de metrología para mediciones precisas e intercambio de datos en aplicaciones de fábrica inteligente. El TR7700Q SII emplea la tecnología de imagen Stop-and-Go, proporcionando mayor precisión y mejor Gauge R&R.

Características

• Velocidad de inspección líder en la industria, hasta 57 cm²/sec
• Múltiples tecnologías 3D, incluida la inspección zero-escape
• Inspección de alta precisión con mejora del Gauge R&R

Sistema óptico
Método de imagen: Stop-and-Go
Cámara superior: cámara de alta velocidad 12 MP / 21 MP
Cámara angular: N/A
Resoluciones de imagen (ajustes de fábrica): 9,8 µm, 10 µm, 12 µm, 15 µm
Iluminación: LED True Color multifase
Tecnología 3D: proyectores de franjas digitales cuádruples
Rango 3D máx.:
@ 9,8 μm: 40 mm
@ 10 μm: 40 mm
@ 12 μm: 40 mm
@ 15 μm: 40 mm

Rendimiento de inspección
Velocidad de imagen:
@ 9,8 μm: 40 cm²/sec
@ 10 μm: 25 cm²/sec
@ 12 μm: 37 cm²/sec
@ 15 μm: 57 cm²/sec

Mesa de movimiento y control
Control eje X: Husillo de bolas + servo AC con controlador de movimiento
Control eje Y: Husillo de bolas + servo AC con controlador de movimiento
Control eje Z: Husillo de bolas + servo AC con controlador de movimiento
Resolución eje X-Y: 1 μm

Manejo de placas
Tamaño máximo PCB:
TR7700Q SII: 510 x 460 mm
TR7700LQ SII: 765 x 610 mm
TR7700Q SII DL: 510 x 310 mm x 2 carriles, 510 x 590 mm x 1 carril
Espesor PCB: 0,6–5 mm
Peso máximo PCB:
TR7700Q SII: 3 kg (opcional 5 kg)
TR7700LQ SII: 3 kg (opcional 5 kg / 12 kg)
TR7700Q SII DL: 3 kg (opcional 5 kg)
Holgura superior:
@ 9,8 μm: 50 mm
@ 10 μm: 50 mm
@ 12 μm: 50 mm
@ 15 μm: 50 mm
Holgura inferior: 40 mm
Holgura de borde: 3 mm (opcional 4 mm / 5 mm)
Altura del transportador en línea: 880–920 mm (opcional 940–965 mm compatible SMEMA)

Funciones de inspección

• Componente: Ausente, Tombstoning, Billboarding, Polaridad, Rotación, Desplazamiento, Marcado incorrecto (OCV), Defectuoso, Al revés, Componente extra, Material extraño, Componente levantado
• Soldadura: Altura de fillet de soldadura, % de volumen de soldadura, Exceso de soldadura, Soldadura insuficiente, Puenteo, Pines through-hole, Patilla levantada, Rayado/contaminación Golden Finger

Dimensiones
AnxProfxAl:
TR7700Q SII: 1100 x 1720 x 1710 mm
TR7700LQ SII: 1365 x 1720 x 1710 mm
TR7700Q SII DL: 1100 x 1820 x 1710 mm
Nota: dimensiones sin torre de señal (altura de la torre de señal 515 mm)
Peso:
TR7700Q SII: 910 kg
TR7700LQ SII: 1025 kg
TR7700Q SII DL: 960 kg

Especificaciones técnicas

• Modelo: TR7700Q SII
• Marca: Test Research, Inc. (TRI)
• Método de imagen: Stop-and-Go
• Cámara superior: 12 MP / 21 MP cámara de alta velocidad
• Resoluciones de imagen (ajustes de fábrica): 9,8 µm, 10 µm, 12 µm, 15 µm
• Tecnología 3D: proyectores de franjas digitales cuádruples
• Rango 3D máx.: 40 mm (para 9,8 / 10 / 12 / 15 µm)
• Velocidad de imagen: hasta 57 cm²/sec (a 15 µm); otras velocidades: 40 / 25 / 37 cm²/sec según resolución
• Iluminación: LED True Color multifase
• Resolución eje X-Y: 1 μm
• Tamaño PCB (max): 510 x 460 mm (TR7700Q SII); hasta 765 x 610 mm para TR7700LQ SII; variantes DL según especificado
• Espesor PCB: 0,6–5 mm
• Peso máximo PCB: típicamente 3 kg (opcional hasta 5 kg o 12 kg según modelo)
• Holgura superior: 50 mm (típico)
• Holgura inferior: 40 mm
• Altura transportador en línea: 880–920 mm (opcional 940–965 mm compatible SMEMA)
