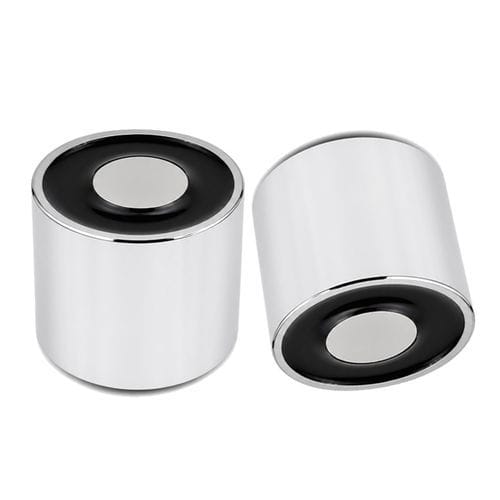

Electroimán de mantenimiento WL2520

compactopor emisión de corriente24 V

Resumen del producto
El WL2520 de Weilong Technology es un electroimán de sujeción alimentado eléctricamente, diseñado para atraer y retener piezas ferromagnéticas. El dispositivo genera un campo magnético cuando está energizado y libera la pieza al instante cuando se corta la alimentación. Es adecuado para sujeción industrial, fijación y manipulación de materiales donde se requiere magnetismo bajo demanda y diseño compacto.

Características principales

• Magnetismo bajo demanda: efecto magnético solo mientras está energizado para una liberación inmediata.
• Alta fuerza de sujeción por tamaño: diseño compacto Ø25×20 mm con capacidad de agarre significativa (140 N).
• Superficie de polo plana para un contacto óptimo con la pieza.
• Bajo consumo para operación continua (variantes DC).
• Modo seguro: libera automáticamente ante pérdida de alimentación (importante para seguridad).
• Tensiones disponibles: 12 V o 24 V DC.
• Opciones encapsuladas y resistentes a la intemperie para entornos exigentes.
• Activación/desactivación rápida: respuesta típica <1 s.

Visión general y principio de funcionamiento
Los electroimanes de sujeción convierten energía eléctrica en fuerza magnética controlada capaz de atraer materiales ferrosos mientras están energizados. A diferencia de los imanes permanentes, el campo magnético existe únicamente cuando hay corriente en la bobina. Las construcciones maximizan la capacidad de sujeción respecto al volumen y proporcionan una cara de polo plana para un contacto fiable. La magnetización residual puede aparecer y debe evaluarse en aplicaciones de precisión.

Cómo funciona
Entrada de corriente eléctrica
Al encenderse, la corriente continua atraviesa una bobina de cobre.
Generación de campo magnético
La bobina energizada produce un campo magnético.
Intensificación del campo
Un núcleo de hierro concentra e intensifica el campo para aumentar la atracción.
Retención del objeto
La cara de polo contacta y mantiene firmemente las piezas ferrosas.
Libertad al cortar la alimentación
Cuando la corriente se corta, el campo magnético desaparece y la pieza se libera.

Parámetros técnicos clave que afectan el rendimiento
Valores de corriente y tensión
Resistencia de la bobina y número de vueltas
Material y geometría del núcleo de hierro
Estado y planitud de la superficie de contacto (sensibilidad a la holgura de aire)

Aplicaciones típicas

• Automatización industrial: fijaciones magnéticas para mecanizado, rectificado y soldadura.
• Manipulación y líneas de clasificación: retener placas, barras o chatarra de acero.
• Cerraduras magnéticas y sistemas de bloqueo con liberación de emergencia.
• Efectores finales robóticos para agarre de piezas metálicas en montaje.
• Ensamblaje automotriz y fijaciones de soldadura.
• Herramientas de precisión y equipos de prueba en entornos de calibración.

Ficha técnica (selección)

• Marca: Weilong Technology
• Modelo: WL2520
• Dimensiones: Ø25×20 mm
• Fuerza de sujeción: 140 N (≈14 kgf)
• Tensión nominal: 12 V DC o 24 V DC
• Potencia nominal: 3,6 W
• Resistencia: 32 Ω
• Longitud de cable: 200 mm
• Montaje: orificios de tornillo M4×6
• Peso: 58 g
• Temperatura de trabajo: -10°C a 100°C
• Vida útil: ≈100.000 ciclos
• Certificaciones: CE, ROHS, ISO9001

Selección de la serie (ejemplos)

• WL-0820 | Ø8×20 | 3 N | 1,6 W | peso 6,5 g
• WL-1520 | Ø15×20 | 20 N | 1,4 W | peso 12 g
• WL-2520 | Ø25×20 | 140 N | 3,6 W | peso 58 g
• WL-3025 | Ø30×25 | 250 N | 4,3 W | peso 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | peso 331 g

Ventajas / desventajas

• Ventajas: control remoto encendido/apagado, enganche/liberación instantáneos, buena relación capacidad/tamaño, mínimo desgaste mecánico, ajustable por diseño de bobina.
• Desventajas: requiere alimentación continua para mantener la sujeción (consideración de seguridad para elevación), calentamiento en operación prolongada, posible magnetismo residual, funciona solo con materiales ferrosos.

Especificaciones técnicas

• Marca: Weilong Technology
• Modelo: WL2520
• Tensión nominal: 12 V DC o 24 V DC
• Potencia nominal: 3,6 W
• Fuerza de sujeción: 140 N (≈14 kgf)
• Ciclo de trabajo: 1–100 % (servicio indicado 100 %)
• Resistencia: 32 Ω
• Longitud de cable: 200 mm
• Clase de aislamiento: B
• Temperatura de funcionamiento: -10°C a 100°C
• Vida útil: ≈100.000 ciclos
• Material: carcasa en acero al carbono
• Montaje: orificios de tornillo (M4×6)
• Certificaciones: CE, ROHS, ISO9001
