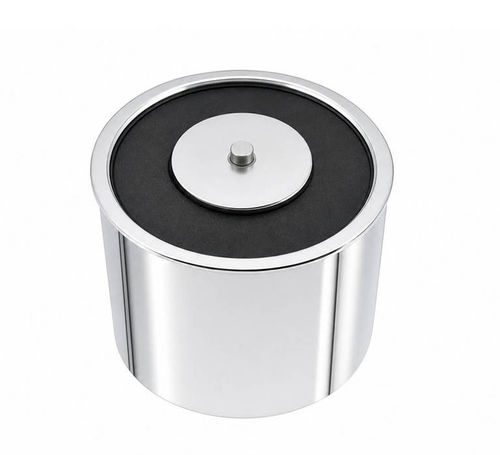

Electroimán de elevación con conmutación eléctrica WL2015

para máquina de manipulaciónde transportede manipulación

Resumen del producto
Los imanes de sujeción de alta fuerza son sistemas magnéticos diseñados para sujetar, posicionar y fijar materiales ferromagnéticos en entornos industriales. El modelo WL2015 se emplea en automatización, utillajes, pinzas robóticas y equipos de manipulación donde se exige una fuerza de sujeción compacta y repetible.

Descripción
El WL2015 concentra un campo magnético mediante materiales magnéticos avanzados o una bobina electromagnética. Está diseñado para una mayor capacidad de carga y posicionamiento fiable. La fuerza efectiva depende del material magnético, el área de contacto, la holgura de aire, la dirección de la carga y el espesor de la pieza.

Cómo funciona
El dispositivo crea un circuito magnético focalizado que atrae piezas ferromagnéticas (acero, hierro). Las versiones permanentes proporcionan sujeción continua sin alimentación; las versiones electromagnéticas (WL2015) generan fuerza cuando se aplica alimentación DC. El rendimiento se ve afectado por la calidad del material, la planimetría del contacto, la distancia de holgura y el diseño del circuito magnético.

Aplicaciones
Usos típicos: útiles de máquina, posicionamiento para soldadura, equipos de montaje, sujeción de piezas en máquinas CNC, garras robóticas, manipulación de materiales, ayudas de elevación, cerraduras magnéticas y sistemas de almacén.

Ventajas / Desventajas

• Pros: Alta fuerza de sujeción en un formato compacto; bajo mantenimiento; larga vida útil por ciclos; las versiones permanentes no requieren alimentación mientras las electromagnéticas permiten control encendido/apagado.
• Cons: Los campos fuertes pueden afectar a electrónica sensible o soportes magnéticos; la manipulación requiere precauciones de seguridad; los imanes permanentes tienen fuerza fija; los electromagnets necesitan alimentación y gestión del ciclo de trabajo; el rendimiento puede degradarse con temperatura alta, corrosión o instalación inadecuada.

Solución de problemas
Problemas comunes: disminución de la fuerza de sujeción, contacto inseguro, sobrecalentamiento o liberación inesperada. Inspeccione holguras, suciedad, daños en la superficie o desalineación. Para electromagnetos verifique la tensión de alimentación, el cableado, la integridad de la bobina y las señales de control. Compruebe el ciclo de servicio y la ventilación si hay sobrecalentamiento. Aplique protección anticorrosiva cuando sea necesario y realice inspecciones periódicas.

Consejos para selección y diseño

• Defina la fuerza de sujeción requerida con márgenes de seguridad para vibraciones y choques.
• Elija entre permanente y electromagnético según la necesidad de control y disponibilidad de energía.
• Minimice las holguras y asegure superficies de contacto limpias y planas para maximizar la fuerza.
• Considere la temperatura de operación, humedad y ambientes corrosivos al seleccionar materiales y recubrimientos.
• Diseñe el montaje y la alineación para evitar cargas excéntricas y garantizar contacto completo.
• Realice pruebas de prototipo en condiciones reales antes de la producción en serie.

Características / especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL2015
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 3 Kgs (specified in table)
• Working duty: 100%
• Resistance: 32 Ω
• Service Life: 300 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Superior Magnet Carbon Steel Housing
• Lead Wire Length: 200 mm
• Install Style: Screw Hole
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
