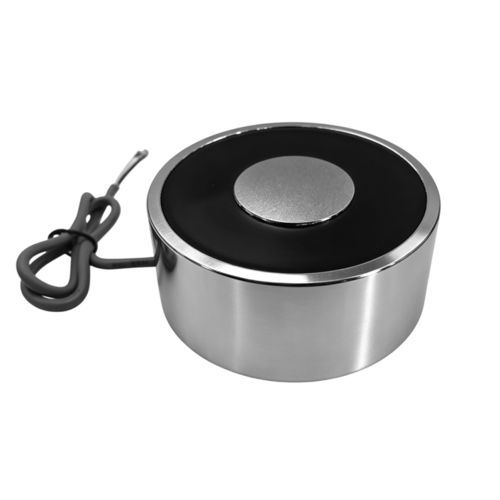

Electroimán de elevación con conmutación eléctrica WL10043

de manipulaciónpara pulpode transporte

Resumen del producto
Electroimán de retención DC compacto diseñado para aplicaciones de automatización industrial. WL10043 ofrece una fuerza de sujeción nominal de 340 kg con opciones DC 12V/24V y un tamaño de instalación reducido (fijación por tornillo M10). Indicado para integración en utillajes, transportadores, sistemas de cierre y garras robóticas. Disponible personalización de tensión, fuerza y montaje para producción en serie.

Descripción del producto
Un electroimán de retención DC convierte alimentación continua en una fuerza de atracción estable sin partes móviles. El rendimiento magnético depende de la potencia de la bobina, el material del núcleo, el espacio de aire y la calidad de la superficie de contacto. WL10043 está optimizado para sujeción continua en equipos automatizados donde se requiere retención precisa y silenciosa.

Cómo funciona
Al aplicar tensión DC, la bobina de cobre se energiza y genera un campo magnético que atraviesa el núcleo y la carcasa, creando atracción en la superficie de contacto. El contacto directo cierra el circuito magnético y proporciona la máxima fuerza de sujeción.
Factores que afectan la fuerza de sujeción:

• Potencia y corriente de la bobina
• Material magnético y diseño del núcleo
• Planitud y acabado de la superficie de contacto
• Espacio de aire entre imán y objetivo
• Temperatura de trabajo
• Estabilidad de la tensión y ciclo de trabajo

Puntos destacados

• Fuerza de sujeción nominal: 340 kg (típico)
• Diseño compacto para montaje en espacios reducidos
• Bajo nivel sonoro y sin desgaste mecánico
• Bobina diseñada para eficiencia energética
• Disponible en 12V y 24V DC
• Protección IP50 y carcasa mecanizada con precisión
• Montaje personalizable (M10 × 20 mm) y longitud de cable

Aplicaciones

• Utillajes robóticos y garras magnéticas
• Puertas automáticas, pestillos de seguridad y mecanismos de cierre
• Placas y sujeciones CNC para células de mecanizado
• Fixturas de inspección y bancos de prueba que requieren retención sin vibraciones
• Manejo de materiales, posicionamiento y ayudas de elevación
• Líneas de producción automatizadas y células de fabricación inteligente

Ventajas y desventajas
Ventajas

• Alta fuerza de sujeción estable y activación rápida
• Funcionamiento silencioso y bajo mantenimiento
• Diseño compacto para integración sencilla
• Larga vida útil por ausencia de partes móviles

Desventajas

• Genera calor en funcionamiento; es necesario considerar refrigeración
• La fuerza de sujeción depende de la alimentación: no retiene sin energía
• Superficies de contacto sucias o irregulares reducen el rendimiento
• Requiere fuente de alimentación DC y control adecuados

Resolución de problemas (problemas comunes y soluciones)
1. Sin alimentación para la retención

• Causas posibles: ausencia de suministro, tensión incorrecta, bobina dañada
• Soluciones: verificar el cableado, comprobar la tensión de entrada, medir la resistencia de la bobina

2. Fuerza de agarre débil

• Causas posibles: espacio de aire excesivo, superficie de contacto contaminada, subvoltaje
• Soluciones: limpiar las caras de contacto, reducir el espacio de aire, confirmar la tensión nominal

3. Sobrecalentamiento

• Causas posibles: ciclo de trabajo alto, sobretensión, disipación insuficiente
• Soluciones: verificar el ciclo de trabajo, mejorar ventilación/refrigeración, usar la tensión nominal

4. Ruido o vibración

• Causas posibles: montaje suelto, desalineación
• Soluciones: apretar elementos de fijación, alinear superficies

5. Funcionamiento intermitente

• Causas posibles: cables sueltos, fuente de energía inestable
• Soluciones: asegurar las conexiones eléctricas, usar fuente DC estabilizada

Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL10043
• Tensión nominal (V): DC 12V, DC 24V
• Potencia nominal (W): 14–25 W
• Modo de trabajo: encendido = imán activo
• Fuerza de sujeción: 340 kg
• Ciclo de trabajo: 10 % (típico)
• Resistencia: 68 Ω
• Vida útil: 100.000 ciclos
• Certificación: CE, RoHS, ISO9001
• Material: carcasa en acero al carbono magnético
• Longitud del cable: 200 mm
• Estilo de montaje: orificio roscado M10 × 20 mm
• Tolerancia dimensional: ±0,1 mm
• Impermeabilidad: IP50
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 600V 50/60Hz 2s
• Fuerza de retención sin excitación: 0
• Temperatura de trabajo: -10°C a 100°C
• Rango de ciclo de trabajo: 1–10 %
• Profundidad de rosca: M10 × 20 mm
