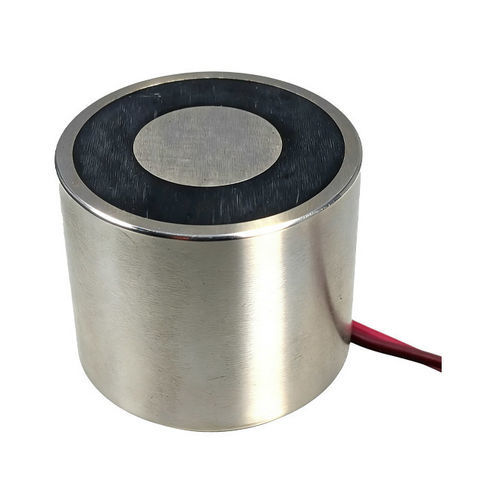

Electroimán de mantenimiento WL3529

de bloqueode autosujecióncompacto

Descripción del producto
El WL3529 es un electroimán de enclavamiento (bistable) que combina un imán permanente con una bobina electromagnética para mantener su posición sin alimentación continua. Disponible en 12V y 24V DC, mide Ø35×29 mm y ofrece una fuerza de sujeción nominal de 30 kg (≈300 N). Diseñado para aplicaciones embebidas y de automatización que requieren eficiencia energética y retención segura ante cortes de suministro.

Usos clave / Aplicaciones

• Automatización industrial y sistemas de control inteligente
• Mecanismos de bloqueo y control de acceso
• Sistemas alimentados por batería y distribución de energía
• Robótica y fabricación inteligente
• Dispositivos médicos, transporte, máquinas expendedoras y controles embebidos compactos

Beneficios

• Consumo muy bajo: energía solo durante los impulsos de conmutación
• Mantiene la fuerza de sujeción con la alimentación desconectada, mejorando la seguridad
• Menor calentamiento de la bobina y mayor vida útil por alimentación intermitente
• Diseño compacto Ø35×29 mm apto para espacios reducidos
• Conmutación rápida y fiable con la electrónica de polaridad adecuada

Limitaciones / Consideraciones

• Requiere circuito de control con inversión de polaridad para liberar, lo que añade complejidad
• El diseño magnético es más complejo que en electroimanes no enclavables
• Coste inicial potencialmente mayor por el uso de imanes permanentes
• El rendimiento depende del entrehierro y de la planitud de montaje; señales de control incorrectas pueden impedir la conmutación
• Los imanes permanentes pueden degradarse a temperaturas elevadas

Cómo seleccionar un electroimán de enclavamiento

• Determinar la fuerza de sujeción requerida (N): considerar peso, superficie de contacto, factor de seguridad (típ. 2–3×) y entrehierro
• Elegir tensión y compatibilidad del driver: opciones comunes 12V y 24V DC; asegurar que el driver soporte pulsos y la inversión de polaridad
• Verificar ciclo de trabajo y perfil de conmutación: estimar pulsos por hora/día, duración de impulso (ms) y límites térmicos (ciclo recomendado 10%)
• Comprobar dimensiones y montaje: Ø35×29 mm, rosca de montaje M5×H19, salida de cable y tipo de conector
• Evaluar el entorno: temperatura operativa, humedad, polvo/aceite y nivel de protección requerido
• Validar fiabilidad: vida útil (>500 000 ciclos), clase de aislamiento B, ensayo hi-pot AC750V/2s y documentación de pruebas
• Solicitar personalizaciones si es necesario: rango de fuerza, tensión, longitud de cable, impermeabilización, acabado y variantes de montaje

Preguntas frecuentes — Respuestas seleccionadas

• ¿Qué es un electroimán de enclavamiento? — Un actuador magnético bistable que mantiene su estado sin corriente continua mediante un imán permanente y una bobina de conmutación.
• ¿En qué se diferencia de un electroimán normal? — Los electroimanes normales requieren corriente continua para mantener la sujeción; los enclavables la retienen tras cortar la alimentación.
• ¿Requiere polaridad inversa para liberar? — Sí, la liberación se logra aplicando polaridad/corriente inversa o mediante una gestión de bobinas adecuada.
• ¿Qué opciones de voltaje existen? — Normalmente DC 12V y DC 24V (posibles voltajes personalizados).
• ¿Es seguro en cortes de energía? — Sí, mantiene la fuerza de sujeción si la instalación es correcta.

Ficha técnica (resumen)
Nombre del producto: Permanent Electromagnet
Modelo: WL3529 (listado WL-3529-24V en algunas fichas)
Tamaño: Ø35 × H29 mm
Fuerza de sujeción: 30 kg (≈300 N)
Voltaje: DC 12V / 24V
Potencia (pulso): 28 W
Ciclo recomendado: 10%
Clase de aislamiento: B
Ensayo dieléctrico (Hi-Pot): AC 750V / 2s
Vida útil: >500 000 ciclos
Peso neto: 168 g
Rosca de montaje: M5 × H19
Salida de cable: salida inferior 25 cm (personalizable)
Modo de acción: Alimentar para liberar (requiere inversión de polaridad)
Acabado: electropulido con zinc
Materiales: cuerpo de acero, bobinado en hilo esmaltado
MOQ: 2 uds; aceptan pedidos de muestra
Garantía: 2 años
Certificaciones: CE, RoHS
Origen: Dongguan, Guangdong

Especificaciones técnicas

• Modelo: WL3529 (WL-3529-24V)
• Tipo: Electroimán de enclavamiento / permanente (bistable)
• Fuerza de sujeción: 30 kg (≈300 N)
• Voltajes: DC 12V, DC 24V
• Potencia (pulso): 28 W
• Ciclo recomendado: 10%
• Clase de aislamiento: B
• Hi-Pot: AC 750V / 2s
• Vida útil: >500 000 ciclos
• Peso neto: 168 g
• Montaje: M5 × H19
• Salida de cable: inferior 25 cm (personalizable)
• Acabado: electropulido zinc
• Materiales: acero, hilo esmaltado
• Acción: alimentar para liberar (inversión de polaridad requerida)
