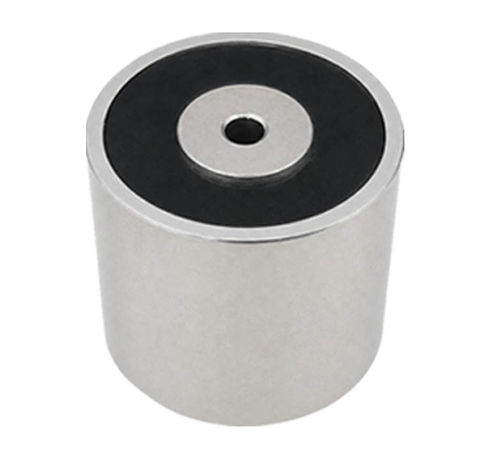

Electroimán de elevación con conmutación eléctrica WL4542

de manipulaciónelectromagnético

Descripción del producto
La pinza electromagnética WL4542 de Weilong Technology es un dispositivo de sujeción magnética controlado eléctricamente, diseñado para agarrar, posicionar y asegurar piezas ferromagnéticas en entornos de automatización industrial y producción. Proporciona control rápido de encendido/apagado y puede integrarse en pinzas robotizadas, plantillas de sujeción, útiles de soldadura y sistemas de manejo de materiales.

Cómo funciona

• Accionamiento por bobina: una corriente eléctrica energiza una bobina que genera un campo magnético alrededor de un núcleo de hierro.
• Atracción magnética: el campo imanta el núcleo y genera la fuerza de sujeción sobre piezas de acero o magnéticas.
• Control encendido/apagado: al cortar la alimentación el campo desaparece y la pieza se libera de inmediato.
• La fuerza de sujeción depende de la potencia de la bobina, el material del núcleo, la holgura (air gap), el área de contacto y la tensión de suministro.

Aplicaciones

• Pinzas robotizadas y efectores finales en automatización.
• Sujeción de piezas y utillajes en máquinas CNC y centros de mecanizado.
• Plantillas de soldadura y utillajes de montaje para posicionamiento repetible.
• Sistemas de transferencia de material, maquinaria de embalaje y líneas de fabricación metálica.

Ventajas

• Control eléctrico instantáneo para agarre y liberación.
• Diseño compacto con capacidad de posicionamiento preciso.
• Larga vida útil con pocas piezas mecánicas móviles.
• Integración sencilla en sistemas automatizados.

Desventajas / Consideraciones

• Requiere alimentación continua para mantener la fuerza de sujeción, aumentando el consumo en operaciones prolongadas.
• La bobina se calienta en funcionamiento continuo y necesita gestión térmica.
• Sensible a holguras y superficies de contacto irregulares; requiere superficies de contacto limpias.
• La pérdida de suministro provoca la liberación inmediata — considerar medidas de seguridad si es necesario.

Solución de problemas y mantenimiento

• Sin fuerza magnética: verificar la alimentación, el cableado y la resistencia de la bobina.
• Fuerza de sujeción baja: comprobar holguras, contaminación, voltaje incorrecto o daño en la bobina; limpiar las superficies de contacto y verificar la instalación.
• Sobrecalentamiento: asegurar el ciclo de trabajo correcto y proporcionar refrigeración.
• Funcionamiento inestable: asegurar el montaje, revisar las conexiones eléctricas y reducir vibraciones.
• Respuesta lenta: verificar la fuente de control y la estabilidad de tensión.
• Mantenimiento: inspeccionar conexiones y condición de la bobina, limpiar áreas de contacto y monitorizar la temperatura.

Características / Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL4542
• Tensión nominal: DC 12V o 24V
• Potencia nominal: 2–5 W
• Modo de trabajo: Power on → magnet on
• Fuerza de sujeción: 20 kg
• Ciclo de trabajo: 100%
• Resistencia: 100 Ω
• Vida útil: 100.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
• Material: imán de alta calidad, carcasa en acero al carbono
• Longitud de cable: 50 mm
• Estilo de instalación: montaje por tornillo
• Tolerancia dimensional: ±0,1 mm
• Impermeabilidad: ninguna
• Clase de aislamiento: B
• Prueba Hi-Pot: AC 600 V 50/60 Hz 2 s
• Fuerza de sujeción sin excitación: 0
• Temperatura de trabajo: -10 °C a 100 °C
• Rango de ciclo de trabajo: 1–100%
• Profundidad de rosca: N/A
• Términos de pago: TT o L/C a la vista
• Pedido de muestra: Sí
• Garantía: 2 años
• MOQ: 2000 uds
• Capacidad de suministro: 5000 uds por semana
• Plazo de entrega: 30 días
• Puerto de carga: Shenzhen
