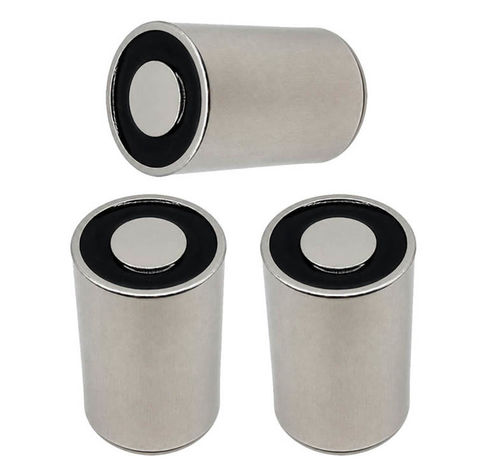

Electroimán de elevación con conmutación eléctrica WL1625

de manipulacióncompactoelectromagnético

Resumen
Un soporte electromagnético es un dispositivo controlado para sujetar, posicionar y liberar piezas ferromagnéticas mediante un campo electromagnético. El WL1625 proporciona una función de sujeción con conmutación on/off adecuada para tareas de automatización y manipulación de material. Usos habituales: sujeción de piezas, posicionamiento y fijación temporal en entornos industriales.

Funcionamiento
El WL1625 utiliza una bobina y un núcleo magnético para generar un campo axial cuando se alimenta. El circuito magnético concentra la fuerza en la superficie de contacto para atraer y mantener las piezas metálicas. Al cortar la alimentación, el campo desaparece y la pieza se libera. El rendimiento depende del diseño de la bobina, tensión/corriente, entrehierro, área de contacto y material del núcleo; las unidades modernas pueden integrarse con sensores o electrónica de control para operación automatizada.

Aplicaciones
Los soportes electromagnéticos se usan cuando se requiere sujeción magnética controlable y repetible:

• Sistemas robóticos y de ensamblaje para agarre y sujeción de piezas durante el mecanizado
• Manipulación y elevación de chapas y componentes de acero
• Fijaciones CNC, plantillas y equipos de soldadura para posicionamiento preciso
• Dispositivos de seguridad y bloqueo con control remoto
• Equipos de laboratorio y bancos de prueba que requieren fijación precisa y repetible

Ventajas y desventajas
Ventajas

• Fuerza de sujeción conmutable para control de activación y liberación
• Respuesta rápida y alta repetibilidad para ciclos de automatización
• Tamaño compacto e integración sencilla con sistemas de control
• Opciones de voltaje y montaje personalizables según la instalación

Desventajas

• Requiere alimentación eléctrica; la pérdida de suministro afecta la sujeción si no se aplican medidas de seguridad
• La bobina genera calor en funcionamiento continuo, requiriendo gestión térmica
• El coste inicial puede ser superior al de soluciones mecánicas pasivas

Solución de problemas (problemas comunes, causas y soluciones)
1. Fuerza magnética débil

• Causas posibles: voltaje/corriente insuficiente, entrehierro excesivo, bobina o núcleo dañado
• Soluciones: verificar la alimentación, asegurar la superficie de contacto, inspeccionar bobina y conexiones

2. El imán no se activa

• Causas posibles: fallo de cableado, avería del controlador o del driver
• Soluciones: comprobar cableado y conectores, probar la señal de control, sustituir componentes defectuosos

3. Generación excesiva de calor

• Causas posibles: energización prolongada, sobrecorriente, ventilación insuficiente
• Soluciones: reducir el ciclo de trabajo, mejorar la refrigeración, comprobar los parámetros nominales

4. Sujeción inestable o tambaleante

• Causas posibles: vibración, instalación incorrecta, área de contacto insuficiente
• Soluciones: asegurar el montaje, seleccionar un modelo adecuado para la carga, ajustar la alineación

Ficha técnica (datos clave)
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL1625
• Tensión: DC 12V o 24V
• Potencia: 2-5 W
• Modo de trabajo: Alimentado = imán activo
• Fuerza de sujeción: 3 Kgs
• Resistencia: 32 Ω
• Ciclo de trabajo: 100% ; duty cycle 1-100%
• Vida útil: ~300.000 ciclos
• Clase de aislamiento: B
• Temperatura de trabajo: -10°C a 100°C
• Longitud del cable: 200 mm
• Material: Imán + carcasa en acero al carbono
• Certificaciones: CE, ROHS, ISO9001
• MOQ: 1000 pcs; capacidad: 5000 pcs/semana; entrega típica: 30 días
