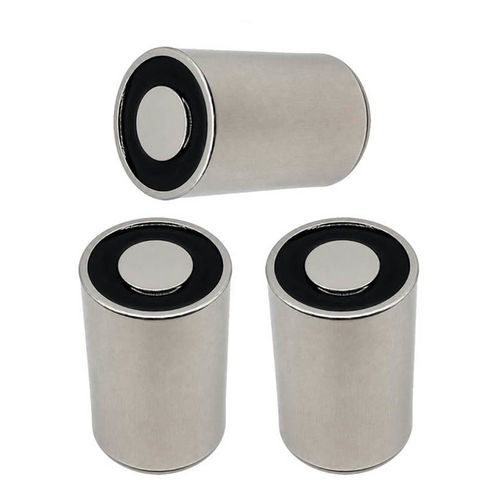

Imán de posición para soldaduras WL1625

Resumen
Un soporte magnético eléctrico es un dispositivo electromagnético para sujetar, posicionar y liberar piezas ferromagnéticas mediante un campo magnético controlado. Activado por una bobina eléctrica, ofrece una fuerza magnética conmut able para una integración flexible en sistemas de automatización industrial.

Descripción del soporte electromagnético
El WL1625 incluye un bobinado de la bobina, un núcleo magnético y una carcasa de acero al carbono con cables y orificios de montaje para tornillos. Al energizarse, la bobina genera un campo magnético concentrado por el núcleo que produce fuerza de atracción; al cortar la alimentación la pieza se libera. Las unidades pueden incorporar conectores o retroalimentación para integración con sistemas de control.

Cómo funciona
El dispositivo opera según el electromagnetismo: la corriente en la bobina crea un campo amplificado por el núcleo. Factores clave que afectan la fuerza de sujeción incluyen:

• Diseño y bobinado de la bobina
• Material y geometría del núcleo
• Voltaje y corriente aplicados
• Espacio de aire entre el soporte y la pieza
• Área de contacto y geometría de la pieza

Especificaciones técnicas (tabla)
Brand: Weilong Technology
Model Number: WL1625
Tensión nominal: DC 12V o 24V
Potencia nominal: 2–5 W
Modo de trabajo: Power on, Magnet on
Fuerza de sujeción: ≈3 Kgs
Ciclo de trabajo: 100%
Resistencia: 32 Ω
Vida útil: ≈300.000 ciclos
Certificación: CE, ROHS, ISO9001
Material: Imán superior, carcasa de acero al carbono
Longitud del cable: 200 mm
Estilo de instalación: Orificio para tornillo
Tolerancia dimensional: ±0,1 mm
Impermeabilidad: Ninguna
Clase de aislamiento: B
Prueba Hi-Pot: AC 600V 50/60Hz 2s
Fuerza en reposo: 0
Temperatura de trabajo: -10°C a 100°C
Ciclo de servicio: 1–100%
Profundidad de rosca: /
Condiciones de pago: TT o LC a la vista
Pedido de muestra: Sí
Garantía: 1 año
MOQ: 1000 uds
Capacidad de suministro: 5000 uds/semana
Tiempo de entrega: 30 días
Puerto de carga: Shenzhen

Aplicaciones

• Automatización industrial y robótica: sujeción de piezas durante montaje, procesamiento e inspección
• Manipulación de materiales y elevación de placas y componentes metálicos
• Sistemas para CNC, plantillas, equipos de soldadura y posicionamiento de precisión
• Dispositivos de seguridad y control de accesos
• Soluciones compactas para equipos de laboratorio o instrumentos médicos que requieren sujeción magnética controlada

Ventajas

• Fuerza de sujeción conmutable (on/off) para control de procesos
• Respuesta rápida y alta repetibilidad en ciclos automáticos
• Diseño compacto y fácil integración en sistemas de control
• Opciones de montaje y eléctricas personalizables

Desventajas

• Requiere alimentación eléctrica continua durante la operación
• Puede generar calor en funcionamiento prolongado; se recomienda gestión térmica
• Coste inicial superior frente a soportes mecánicos simples o imanes permanentes en algunos casos

Características / especificaciones técnicas

• Modelo: WL1625
• Marca: Weilong Technology
• Voltaje: DC 12V o 24V
• Potencia: 2–5 W
• Capacidad de sujeción: ≈3 Kgs
• Resistencia: 32 Ω
• Servicio: 1–100% (soporta 100% duty)
• Material: Carcasa de acero al carbono con imán superior
• Longitud del cable: 200 mm
• Temperatura de funcionamiento: -10°C a 100°C
• Vida útil: ≈300.000 ciclos
• Certificaciones: CE, ROHS, ISO9001
• MOQ: 1000 uds — Suministro: 5000 uds/semana — Entrega: ~30 días — Puerto: Shenzhen
