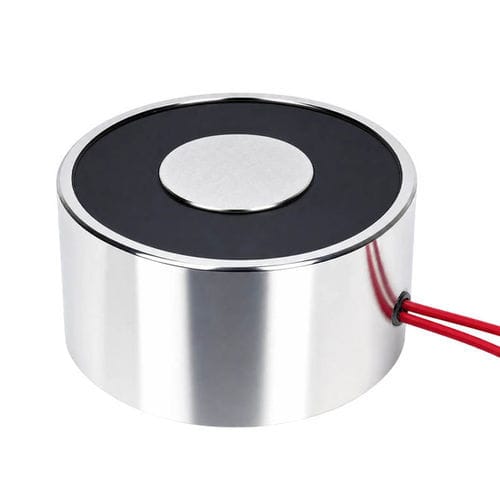

Electroimán de mantenimiento WL8245

de bloqueode bloqueode autosujeción

Resumen
Un electroimán de retención permanente integra imanes permanentes con una bobina conmutada para proporcionar una gran fuerza de sujeción sin consumo continuo de energía. La energía sólo se emplea durante la conmutación, lo que lo hace adecuado para sistemas críticos de seguridad, sujeción pesada, elevación y aplicaciones de automatización.

Características principales

• Alta fuerza de retención con consumo continuo insignificante o nulo
• Diseño híbrido: imanes permanentes más bobina electromagnética para conmutación eficiente energéticamente (activación para liberar)
• Retención failsafe durante pérdida de alimentación
• Factor de forma compacto para integración en maquinaria y sistemas de automatización
• Construcción duradera con bajo mantenimiento

Descripción del producto y principio de funcionamiento
El dispositivo combina un campo magnético estático generado por imanes permanentes con una bobina controlada eléctricamente. Los imanes permanentes proporcionan la fuerza base; un pulso eléctrico breve en la bobina modifica el flujo magnético (o neutraliza la polaridad) para liberar la carga; tras la conmutación, el estado de retención se restaura. La energía se consume únicamente durante el evento de conmutación.

Aplicaciones

• Sujeción magnética y fijación en mecanizado CNC
• Robótica y pick-and-place automatizado para piezas ferromagnéticas
• Manipulación de materiales: elevación, retención y transporte de chapas o ensamblajes metálicos
• Ensamblaje automotriz: posicionamiento de piezas antes de soldadura/union
• Sistemas de seguridad, cerraduras failsafe y frenos industriales
• Vehículos guiados automáticamente (AGV) y sistemas continuos donde se requiere baja energía y retención failsafe

Ventajas y desventajas

• Ventajas: bajo consumo de energía (solo durante la conmutación), retención en caso de corte de suministro, tamaño compacto, alta fuerza magnética, bajo mantenimiento y larga vida útil potencial
• Desventajas: mayor complejidad y coste de fabricación frente a electroimanes simples, electrónica de control más compleja, velocidad de conmutación a veces inferior a solenoides simples, rendimiento dependiente de temperatura y material del objetivo, limitado a objetivos ferromagnéticos

Solución de problemas y notas operativas

• Fuerza reducida: comprobar que las superficies de contacto estén limpias y planas; eliminar aceite, polvo, óxido y holguras de aire
• Fallo al liberar: comprobar la excitación de la bobina, el voltaje y la duración del pulso; medir la resistencia de la bobina
• Sobrecalentamiento: evitar conmutaciones excesivas; respetar el ciclo de servicio y proporcionar refrigeración si es necesario
• Desalineación mecánica: asegurar la alineación correcta de las superficies para mantener el recorrido de flujo
• Fuerza residual al liberar: puede quedar pequeña magnetización residual; utilizar pulso de desmagnetización o calzas delgadas no magnéticas si procede

Ficha técnica (extracto)
WL-8425 Permanent Holding Electromagnet Products Data Sheet
Nombre del producto: Permanent Holding Electromagnet
Clase de aislamiento: B
Modelo: WL-8425-24V
Prueba Hi-Pot: AC750V/2S
Tamaño: Ø82 x H45
Vida útil: >500.000 ciclos
Fuerza de sujeción: 1900 N
Plazo de entrega: 3–5 días si hay stock
Tensión: DC 12V / 24V
Potencia (conmutación): 43 W
Pedido de muestra: aceptable
MOQ: 200 PCS
Ciclo de servicio: 10%
Garantía: 2 años
Cable de salida: borde inferior salida 25 cm o personalizado
Origen: Dongguan, Guangdong, China
Modo de acción: activación para liberar
Superficie: electrodeposición (recubrimiento de zinc)
Tamaño de rosca de montaje: M5 x H19
Material: acero y hilo esmaltado
Peso neto: 168 g
Certificados: CE / ROHS

Especificaciones técnicas

• Designación del modelo: WL-8425-24V
• Fuerza de sujeción: 1900 N
• Tensiones de funcionamiento: DC 12V o 24V
• Consumo (conmutación): 43 W
• Tamaño (aprox.): Ø82 x H45
• Ciclo de servicio: 10%
• Vida útil: >500.000 ciclos
• Clase de aislamiento: B
• Prueba Hi-Pot: AC750V/2S
• Modo de acción: activación para liberar
• Acabado superficial: electrodeposición (recubrimiento de zinc)
• Rosca de montaje: M5 x H19
• Cable de salida: borde inferior 25 cm (personalizable)
• Peso neto: 168 g
• Origen: Dongguan, Guangdong, China
• Certificaciones: CE, ROHS
