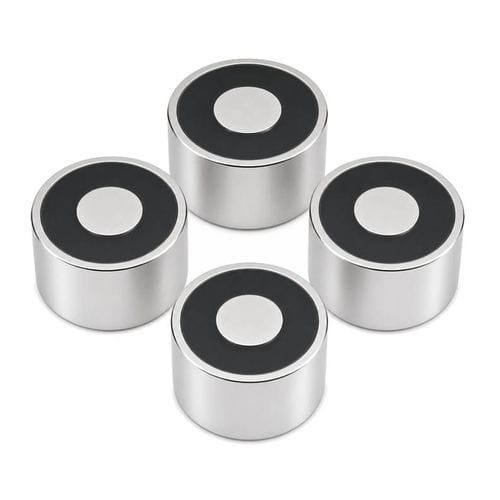

Electroimán de elevación con conmutación eléctrica WL1811

de manipulaciónelectromagnético

Descripción general
El WL1811 es un electroimán de retención de corriente continua diseñado para atraer y mantener piezas ferromagnéticas cuando está energizado. Incorpora una bobina de cobre esmaltado alrededor de un núcleo de hierro dentro de una carcasa de acero. Disponible en formas redonda, cuadrada, plana o personalizada con fuerzas de sujeción desde unos pocos newton hasta varios miles de newton. Tensiones típicas: 6 V, 12 V, 24 V y 48 V CC. Opciones: diseño resistente al agua, bobinados resistentes a altas temperaturas, recubrimiento anticorrosión, longitudes de cable personalizadas, conectores y orificios de montaje a medida. Las unidades pueden diseñarse para servicio continuo o intermitente, adecuadas para automatización industrial, robótica, seguridad y máquinas-herramienta.

Cómo funciona

• Aplicar tensión CC a la bobina de cobre.
• La corriente fluye por la bobina y magnetiza el núcleo de hierro.
• La carcasa dirige el flujo magnético hacia la superficie de contacto y el circuito se cierra a través de la pieza de acero.
• La fuerza de atracción resultante mantiene la pieza; desconectar la alimentación libera la carga.
• Algunos modelos incluyen diseños de baja magnetización residual o circuitos de desmagnetización para una liberación más rápida y repetible.

Características principales

• Alta fuerza de sujeción para su tamaño.
• Bajo consumo energético en relación con la capacidad de retención.
• Conmutación rápida y alta repetibilidad.
• Modelos compactos para montaje en espacios reducidos.
• Capacidades, tensiones y dimensiones personalizables.
• Opciones de estanqueidad y tratamientos anticorrosión disponibles.

Aplicaciones industriales

• Automatización de fábricas: sujeción y posicionamiento para montaje, soldadura, mecanizado e inspección.
• Robótica: efectores finales para coger y colocar piezas de acero.
• Empaque y manipulación: posicionamiento temporal y transferencia de materiales.
• Dispositivos médicos y de laboratorio que requieren sujeción magnética controlada.
• Sistemas de seguridad: cierres electromagnéticos, control de accesos y retención de puertas cortafuego.
• Accesorios de sujeción, máquinas CNC, equipo de semiconductores y almacenes automatizados.

Ventajas y desventajas

• Ventajas: gran fuerza de retención, conmutación rápida, diseño compacto, control electrónico sencillo y opciones de personalización.
• Desventajas: requiere energía continua para mantener la carga (a menos que se utilice un diseño alternativo), pérdida de fuerza por holguras/ superficies irregulares o contaminadas, posible sobrecalentamiento si se usa fuera del ciclo de servicio sin gestión térmica.

Solución de problemas / problemas comunes

• Baja fuerza de retención: comprobar la tensión de alimentación, limpiar y alisar las superficies de contacto, eliminar holguras e inspeccionar la bobina.
• Sin fuerza magnética: revisar el cableado, conectores, fusibles, continuidad de la bobina y salida de la fuente de alimentación.
• Sobrecalentamiento: verificar el ciclo de servicio, mejorar la ventilación o usar una variante para servicio continuo.
• Liberación lenta / magnetismo residual: considerar circuitos de desmagnetización o diseños de baja remanencia.
• Ruido o vibración: inspeccionar el hardware de montaje, alineación y superficies de contacto.
• Funcionamiento intermitente: comprobar terminales flojos, cables dañados y regulación estable de la tensión.

Ficha técnica (extracto)
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

Especificaciones técnicas

• Modelo: WL1811
• Tipo de producto: Electroimán de retención CC
• Tamaño: Ø18 x H11
• Fuerza de sujeción: 30 N
• Opciones de tensión: DC 12V / 24V (típico; 6V y 48V también disponibles)
• Potencia: 43 W
• Ciclo de trabajo: 10 % (modelos de servicio continuo disponibles)
• Clase de aislamiento: B
• Hi-pot: AC 750V / 2s
• Vida útil: >500,000 ciclos
• Superficie: Electrochapado (recubrimiento de zinc)
• Rosca de montaje: M5 x H19
• Cable: salida inferior estándar 25 cm (personalizable)
• Material: carcasa de acero y cable de cobre esmaltado
• Peso neto: 168 g
• Certificados: CE, RoHS
