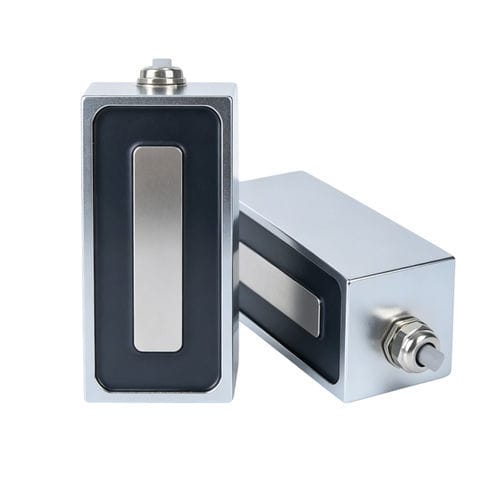

Electroimán de elevación con conmutación eléctrica WL10050

para chapasde manipulacióncompacto

Resumen del producto
El WL10050 es un electroimán rectangular diseñado para aplicaciones industriales de atracción magnética y izado. Su núcleo rectangular aumenta el área de contacto respecto a núcleos redondos, proporcionando una fuerza de sujeción estable para piezas ferromagnéticas como acero y hierro.

Características clave

• Alta fuerza de sujeción: Fuerza típica alrededor de 80 kg.
• Opciones de tensión DC: Versiones DC 12V, 18V y 24V (otras bajo pedido).
• Diseño compacto: Forma rectangular para contacto directo y fácil integración.
• Servicio y temperatura: Capaz de funcionamiento continuo (1–100%) con rango −10°C a 100°C.
• Construcción: Carcasa de acero al carbono, bobina de cobre aislada, cable de 200 mm, montaje con agujeros roscados.

Detalles del producto WL10050
El equipo incluye típicamente un núcleo de hierro, bobina de cobre aislada y carcasa protectora. Se activa aplicando la tensión DC especificada; la intensidad magnética es proporcional a la corriente y puede ajustarse mediante la alimentación o el circuito de control. Algunas variantes incorporan diseño anti-residuos magnéticos o recubrimientos para resistencia a la corrosión.

Ficha técnica (extracto)
Brand: Weilong Technology
Model: WL10050
Tensiones nominales (V): DC 12V, 18V, 24V
Potencia nominal (W): 14–20 W
Fuerza de sujeción: 80 kg
Resistencia: 68 Ω
Longitud del cable: 200 mm
Clase de aislamiento: B
Temperatura de trabajo: −10°C a 100°C
Ciclo de servicio: 1–100% (modelos para servicio continuo disponibles)
Vida útil: ~100 000 ciclos
Montaje: Agujero roscado
Impermeabilidad: Ninguna (revestimientos opcionales disponibles)
Certificación: CE, RoHS, ISO9001
MOQ: 1000 uds / Entrega: ~30 días / Capacidad: ~5000 uds/semana

Ventajas y desventajas

• Pros: Mayor superficie de contacto y mayor fuerza de sujeción que imanes redondos; control preciso mediante corriente; compacto y adaptable; voltajes/tamaños/fuerzas personalizables.
• Contras: Requiere alimentación continua para mantener la atracción; posible sobrecalentamiento en uso prolongado (se recomienda gestión térmica); solo actúa sobre materiales ferromagnéticos; diseño incorrecto o sobrecarga puede dañar la bobina.

Guía de resolución de problemas

• 1. Baja potencia magnética
  • Causas: Voltaje insuficiente o inestable, mal contacto o espacio de aire, envejecimiento de la bobina.
  • Soluciones: Estabilizar la alimentación; asegurar superficie de contacto plana; eliminar óxido/suciedad; reparar o reemplazar la bobina.
• 2. Sobrecalentamiento
  • Causas: Energización prolongada, refrigeración inadecuada, temperatura ambiente alta.
  • Soluciones: Respetar el ciclo de servicio; verificar tensión/corriente; añadir refrigeración o elegir modelo de alta temperatura.
• 3. Sin respuesta
  • Causas: Falla en la alimentación, bobina dañada, fallo en el circuito de control.
  • Soluciones: Revisar cableado y alimentación; probar la bobina con multímetro; sustituir componentes defectuosos.
• 4. Liberación lenta o remanencia
  • Causas: Magnetismo residual, temporización del circuito o atascamiento mecánico.
  • Soluciones: Usar pulso de desmagnetización o inversión de polaridad; añadir liberación mecánica (resorte); seleccionar núcleo de baja remanencia.
• 5. Consumo energético excesivo
  • Causas: Voltaje/corriente incorrectos, aislamiento degradado, diseño de bobina ineficiente.
  • Soluciones: Emplear fuente adecuada; revisar aislamiento; reemplazar por variante eficiente.
• 6. Problemas de fijación mecánica
  • Causas: Tornillos flojos, vibración, instalación incorrecta.
  • Soluciones: Apretar herrajes; añadir medidas antivibración; seguir instrucciones de instalación.
• 7. Daño o quemado de la bobina
  • Causas: Sobretensión/sobrecorriente, sobrecalentamiento, fallo de aislamiento.
  • Soluciones: Instalar protecciones (fusibles/termostatos); usar reguladores; reemplazar bobinas quemadas.
• 8. Campo magnético residual
  • Causas: Histéresis del núcleo, energización continua.
  • Soluciones: Diseño anti-residuo; pulsos inversos; elegir material de núcleo adecuado.

Aplicaciones
Usado en automatización y robótica para posicionado de piezas metálicas, manipulación y elevación de chapas/placas, sistemas de embalaje y clasificación, cerraduras magnéticas, estaciones de soldadura y bancos de prueba en automoción, pinzas magnéticas y plantillas industriales. Diseño a medida disponible.

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL10050
• Tensiones nominales: DC 12V, 18V, 24V (otras opciones DC posibles)
• Potencia nominal: 14–20 W
• Fuerza de sujeción: 80 kg (referencia)
• Resistencia: 68 Ω
• Longitud del cable: 200 mm
• Clase de aislamiento: B
• Temperatura de trabajo: −10°C a 100°C
• Ciclo de servicio: 1–100% (variantes para servicio continuo disponibles)
• Vida útil: ~100 000 ciclos
• Material: Carcasa de acero al carbono / núcleo de acero magnético
• Montaje: Agujeros roscados
• Certificaciones: CE, RoHS, ISO9001
• MOQ / Plazo / Capacidad: ~1000 uds / 30 días / 5000 uds por semana
