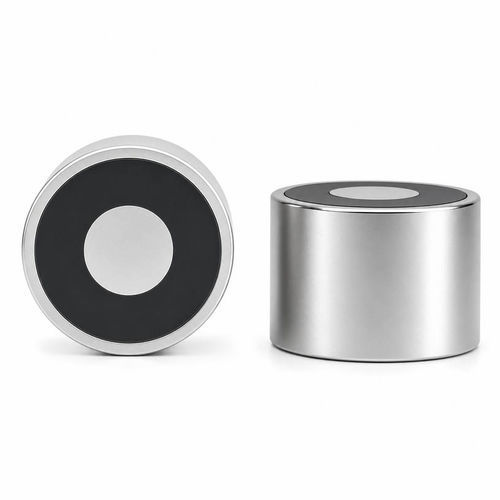

Electroimán de mantenimiento WL1811

sin mantenimientocompacto24 V

Descripción general
El electroimán de sujeción DC es un dispositivo electromagnético alimentado por tensión continua (DC) diseñado para mantener piezas ferro-magnéticas mediante una fuerza de atracción. Está compuesto por una bobina de cobre alrededor de un núcleo de hierro, alojado en una carcasa de acero. Al conectarse a una fuente DC atrae y sujeta firmemente una placa de acero. Estos electroimanes se utilizan en automatización industrial, seguridad de máquinas, robótica, puertas magnéticas, máquinas de embalaje, equipos de elevación y posicionamiento.

Resumen del producto
Los electroimanes de sujeción DC están disponibles en diseños redondos, cuadrados, planos y personalizados, con fuerzas de sujeción desde unos pocos newton hasta varios miles de newton. Tensiones típicas: 6V, 12V, 24V, 48V DC. Opciones: diseño impermeable, bobinas resistentes a la temperatura, recubrimiento anticorrosión, conjuntos de cables, conectores y orificios de montaje personalizados. Las unidades pueden diseñarse para servicio continuo o intermitente según la aplicación. Personalización OEM disponible para dimensiones, fuerza magnética, resistencia de bobina, clase de aislamiento y temperatura de trabajo.

Funcionamiento
La corriente eléctrica circula por el bobinado de cobre al aplicar la tensión DC.
El campo magnético magnetiza el núcleo de hierro y la carcasa dirige el flujo magnético hacia la superficie de contacto.
El circuito magnético se cierra a través de la pieza de acero, generando una fuerza de atracción que sujeta la pieza. Al desconectar la alimentación, la corriente se interrumpe, el campo colapsa y la pieza se libera. Algunos modelos incluyen circuitos de desmagnetización o diseños de baja remanencia para una liberación más rápida y evitar magnetismo residual.

Características principales

• Alta fuerza de sujeción con consumo de energía relativo bajo.
• Tamaño compacto y montaje sencillo para integración en sistemas automáticos.
• Conmutación rápida, funcionamiento silencioso y alta repetibilidad.
• Disponible en varios voltajes (6V, 12V, 24V, 48V) y capacidades de sujeción.
• Opciones de tratamiento de superficie impermeable y anticorrosión para entornos agresivos.
• Bajo mantenimiento y operación fiable a largo plazo.

Aplicaciones

• Automatización de fábricas: posicionamiento de piezas para montaje, soldadura, mecanizado e inspección.
• Efector final de robots para coger y colocar piezas de acero.
• Máquinas de embalaje para posicionamiento temporal y transferencia de material.
• Máquinas textiles para manipulación y posicionamiento de telas.
• Dispositivos médicos: instrumentos de diagnóstico y laboratorios que requieren sujeción magnética.
• Sistemas de seguridad: cerraduras electromagnéticas, control de acceso, puertas cortafuegos.
• Utillajes, máquinas CNC, equipos de semiconductores, máquinas de impresión y almacenes automatizados.

Ventajas y desventajas

• Ventajas: alta fuerza de sujeción, conmutación rápida, diseño compacto, fácil integración PLC, bajo mantenimiento, personalizable en fuerza y voltajes, apto para uso industrial continuo o intermitente.
• Desventajas: requiere alimentación eléctrica continua para mantener la sujeción (salvo respaldo), la fuerza se reduce por huecos de aire, óxido, pintura o superficies irregulares; un diseño inadecuado para uso continuo puede causar sobrecalentamiento y acortar la vida de la bobina.

Solución de problemas

• Fuerza débil: verificar tensión de alimentación, limpiar y nivelar superficies de contacto, comprobar huecos de aire o daños en la bobina.
• Sobrecalentamiento: comprobar ciclo de trabajo, tensión de operación, temperatura ambiente y ventilación; usar modelos para servicio continuo para funcionamiento prolongado.
• Sin fuerza magnética: inspeccionar cableado, conectores, fusibles, continuidad de la bobina y salida de alimentación.
• Liberación lenta: puede existir magnetismo residual; considerar circuitos de desmagnetización o diseños de baja remanencia.
• Ruido o vibración: inspeccionar fijaciones, alineación mecánica y condición de las superficies de contacto.
• Operación intermitente: comprobar terminales sueltos o cables rotos y asegurar regulación de tensión y mantenimiento rutinario.

Cómo elegir

• Determinar la fuerza de sujeción requerida incluyendo factor de seguridad para cargas dinámicas.
• Elegir la tensión de trabajo compatible (12V/24V, etc.) para asegurar rendimiento estable y evitar sobrecalentamiento.
• Seleccionar el ciclo de servicio adecuado (intermitente vs continuo) y prever gestión térmica si es necesario.
• Asegurar superficies de contacto ferromagnéticas limpias y planas para obtener máxima fuerza.
• Considerar condiciones ambientales (temperatura, humedad, polvo, corrosión) y optar por opciones impermeables o anticorrosión si procede.
• Confirmar tamaño y estilo de montaje que encajen en el espacio de instalación.
• Para liberación rápida, seleccionar diseños de baja remanencia o circuitos de desmagnetización.

Ficha técnica WL1811
Nombre del producto: DC Holding Electromagnet
Clase de aislamiento: B
Modelo: WL1811
Prueba Hi-Pot: AC750V/2S
Tamaño: Ø18 x H11 mm
Vida útil: >500,000 ciclos
Fuerza de sujeción: 30 N
Plazo de entrega: 3~5 días si hay stock
Voltaje: DC 12V/24V
Pedido de muestra: Aceptable
Potencia: 43 W
MOQ: 200 PCS
Ciclo de trabajo: 10%
Garantía: 2 años
Cable de salida: salida por borde inferior 25 cm o personalizado
Origen: Dongguan, Guangdong
Forma de acción: Energizar para soltar
Superficie: Electropintado (recubrimiento Zn)
Tamaño de rosca de instalación: M5 x H19
Material: acero y hilo esmaltado
Peso neto: 168 g
Certificados: CE/ROHS

características / especificaciones técnicas

• Modelo: WL1811
• Tipo de producto: DC Holding Electromagnet
• Tamaño: Ø18 x H11 mm
• Fuerza de sujeción: 30 N
• Opciones de voltaje: DC 12V / 24V (típico; otros bajo pedido)
• Consumo de potencia: 43 W
• Clase de aislamiento: B
• Hi-Pot: AC 750V / 2s
• Vida útil: >500,000 ciclos
• Ciclo de trabajo: 10% (intermitente); modelos continuos disponibles bajo pedido
• Cable de salida: borde inferior 25 cm (personalizable)
• Forma de acción: energizar para soltar
• Acabado superficial: electropintado (recubrimiento de zinc)
• Rosca de montaje: M5 x H19
• Material: carcasa de acero, hilo de cobre esmaltado
• Peso neto: 168 g
• Certificados: CE, RoHS
• MOQ: 200 pcs; pedidos de muestra aceptables
• Plazo típico: 3–5 días si hay stock
