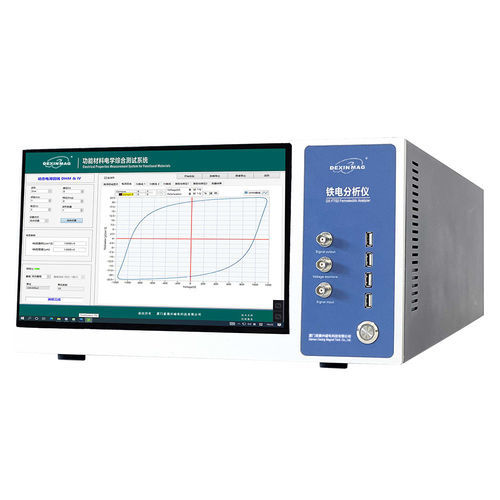

Sistema de prueba ferroelectrico DX-FE2000

de laboratoriode alta tensión

Resumen
El sistema de ensayo ferroeléctrico DEXINMAG DX-FE2000 es una plataforma integrada para la caracterización ferroeléctrica, piezoeléctrica y dieléctrica. Ofrece múltiples funciones de prueba y adquisición de alta velocidad en un único equipo anfitrión, y permite conexión externa a amplificadores de alta tensión para ampliar rangos de medida.

Funciones de medida:

• DHM – Medición dinámica de bucle de histeresis
• CVM – Medición CV
• LM – Medición de corriente de fuga
• FM – Medición de fatiga
• PM – Medición por pulsos
• PYM – Medición piroeléctrica
• DTS – Medición dieléctrica por termometría
• RT – Medición de resistencia
• PZM – Medición piezoeléctrica
• CHM – Medición estática de bucle de histeresis
• IM – Medición de manchas
• RM – Medición de retención
• BDM – Prueba de rotura
• TSDC – Medición de corriente estimulada térmicamente
• ECM – Prueba de tarjeta eléctrica
• POM – Polarización en baño de aceite

Configuración del instrumento:
El sistema integra un host informático industrial dedicado y la electrónica de medida incluyendo circuito de prueba, amplificador operacional y unidad de procesamiento de datos.

• Host: placa base industrial, CPU i5 o superior, RAM ≥ 8 GB, SSD ≥ 250 GB, tarjeta de red, interfaces USB, unidad DVD, salida VGA, Windows 7 y software Dexinmag preinstalados.

Calibración y expansión:

• Módulo de calibración: módulos internos de prueba de resistencia y capacitancia de alta precisión para autocalibración y mayor exactitud.
• Expansión de equipo: compatible con mesas frío/calor, equipos de ensayo de alta temperatura, estaciones de sondas, amplificadores HV, medidores de alta resistencia, analizadores de impedancia, controladores de temperatura para interferómetro láser, fuentes-metro digitales, etc.

Piezas ampliables / Accesorios de prueba:

• Fijación para bloque — para pruebas en película gruesa, materiales masivos ferroeléctricos y ensayos de rotura.
• Estación de cuatro puntas para película fina — (temperatura ambiente a 200°C) para pruebas ferroeléctricas en película gruesa, piezoeléctricas (e31) y piroeléctricas.
• Etapa caliente/fría de amplia zona para película fina — (−196°C a +600°C) para pruebas ferroeléctricas y piroeléctricas en amplio rango de temperatura.
• Estación de sondas para película fina — pruebas ferroeléctricas a temperatura ambiente para películas finas y gruesas.

Opciones de amplificadores de alta tensión (materiales masivos):

• DXAM-10KV: ±10 kV; 0–20 mA; freq. máx. 5 kHz.
• Trek 609E-6: ±4 kV; 0–20 mA; freq. máx. 6 kHz.
• Trek 610E: ±10 kV; 0–2 mA; freq. máx. 600 Hz.

Opción de medición piezoeléctrica / interferómetro láser:

• Interferómetro láser SIOS, sonda óptica de canal único — resolución mínima 0,3 nm; rango de deformación 100 nm – 2579,50 μm.

Interfaces:

• Puerto USB Host: Tipo A (ratón/teclado/pendrive).
• Interfaz USBTMC: Tipo B (USBTMC/USB488/USB 2.0 TMC compatible, conectable a PC externo).
• LAN: Ethernet 10/100/1000 Base-T.
• Salida de vídeo: mini D-Sub de 15 pines (compatible VGA).

Protección del analizador y notas:

• Protección contra rotura: el circuito de medida soporta tensiones hasta 25 kV. Al usar amplificadores TREK externos, utilice el módulo de protección HV de Dexinmag según indicaciones.

Indicadores ambientales del analizador:

• Entorno de trabajo: Temperatura +5°C a +40°C; Humedad (bulbo húmedo < +29°C) 20%–80% no condensante; Altitud 0–2.000 m; Vibración ≤ 0,21 Grms (5–500 Hz).
• Entorno fuera de servicio: Temperatura −10°C a +60°C; Humedad (bulbo húmedo < +40°C) 20%–90% no condensante; Altitud 0–4.572 m; Vibración ≤ 2,09 Grms (5–500 Hz).

Características / Especificaciones técnicas:

• Marca: DEXINMAG (Dexinmag).
• Modelo: DX-FE2000.
• Tensión interna: ±10 V (se admiten amplificadores HV externos).
• Opciones de expansión HV: ±20 V, ±100 V, ±200 V, ±500 V, 4 kV, 10 kV, 20 kV (con módulos de protección adecuados).
• Resolución ADC: 18 bits.
• Resolución mínima de carga: < 10 fC.
• Resolución mínima de área: < 1 μm² (según especificación).
• Rangos máximos de carga reportados: 276 μC; 27,6 mC (según rango).
• Rangos máximos de área reportados: 2,76 cm²; >100 cm² (según rango).
• Frecuencia máxima de prueba de bucle de histeresis: hasta 500 kHz (ejemplos reportados).
• Frecuencia mínima de prueba: 0,03 Hz.
• Ancho de pulso mínimo: 0,5 μs.
• Tiempo de subida mínimo de pulso (5 V): 400 ns.
• Ancho de pulso máximo: 1 s.
• Retardo máximo entre pulsos: 40 ks.
• Resolución de reloj interno: 25 ns.
• Corriente de fuga mínima (integración máx. 20 s): < 1 pA.
• Capacitancia de entrada: aprox. 60 fF.
• Entrada de impedancia: sí.
