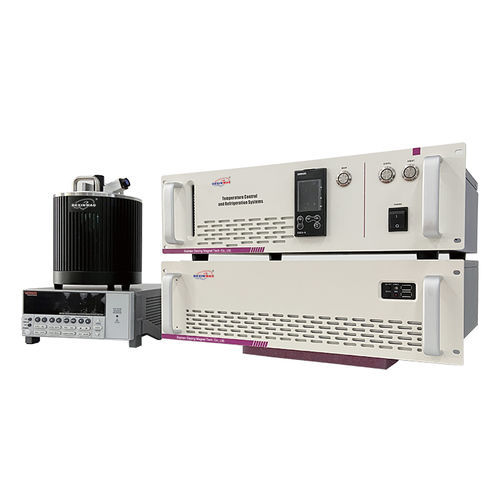

Instrumento de caracterización dieléctrico DX-TSC

Resumen
El probador de corriente de estimulación térmica DX-TSC ofrece funciones avanzadas para la caracterización de materiales dieléctricos funcionales. Soporta una tensión de ensayo de hasta ±10 kV e incluye pruebas de alta resistencia y de ruptura. Puede ampliarse para medir espectros dieléctricos en función de la temperatura y en frecuencia. Realiza medidas continuas y de alta velocidad en distintos modos, permitiendo que un único instrumento sustituya a varios equipos de ensayo para materiales funcionales.

Principio
TSDC (Thermally Stimulated Depolarization Current) es la corriente de cortocircuito generada cuando un material dieléctrico se polariza o despolariza durante el calentamiento. La muestra se coloca entre electrodos y se calienta para excitar portadores mientras se aplica una tensión de polarización continua hasta lograr la polarización. Tras enfriar para congelar la polarización, la muestra se calienta a velocidad constante y se registra la corriente de despolarización en función de la temperatura para obtener el espectro TSDC.

Parámetros del producto

• Modelo: DX-TSC
• Rango de temperatura: -185 a 600 °C
• Precisión de control de temperatura: ±0,25 °C
• Velocidad de calentamiento: hasta 10 °C/min (ajustable)
• Tensión máxima de ensayo: ±10 kV
• Calentamiento: calentamiento por electrodos DC
• Enfriamiento: enfriamiento por agua (baja temperatura mediante nitrógeno líquido)
• Tensión de entrada: AC 220 V
• Tamaño de muestra admitido: diámetro < 25 mm, espesor < 4 mm
• Materiales de electrodos: latón o plata
• Material de la sujeción: alúmina 99 %
• Salida de datos: RS-232
• Huella del equipo: 180 mm x 210 mm x 50 mm

Ventajas del producto

• 1. Reducción de la influencia de armónicos de la red en la precisión de adquisición: Dexinmag utiliza calentamiento DC con filtrado adicional para minimizar las interferencias de la red y los armónicos, mejorando la precisión respecto al calentamiento AC típico.
• 2. Minimización de errores por impedancia de cableado y blindaje a alta temperatura:
  • El material y la estructura de la línea de transmisión afectan la señal; las desadaptaciones de impedancia pueden introducir errores.
  • Acortar los cables de medida mejora la precisión.
  • Los cables de alta temperatura a menudo carecen de blindaje eficaz; los componentes aislantes (cerámicas, refractarios) pueden introducir capacitancias y errores.
  • Se emplea un método de medición de tres electrodos para mejorar el blindaje.
• 3. Método optimizado de medición de la temperatura de muestra y electrodos:
  • El diseño de electrodos de placa paralela recomienda una superficie de electrodo pequeña para reducir la capacitancia parásita; se recomienda sputterizar una capa conductora sobre la muestra.
  • Las lecturas del termopar cerca de la muestra pueden diferir por diferentes coeficientes térmicos; usar una muestra de referencia ayuda a determinar la temperatura real del material.
• 4. Software de operación avanzado: El software del sistema de ensayo, desarrollado en LabVIEW, ofrece estabilidad, guardado de datos ante corte de energía, guardado/restauración de imágenes y compatibilidad con XP, Win7, Win10. Incluye interfaz multilingüe (chino/inglés), monitorización en tiempo real, leyenda de iconos de estado, permisos de usuario, alarmas de fallo y reportes personalizables exportables a Excel/PDF.
• 5. Hardware compatible: Fuente DC de alto voltaje externa 6517B u otras; amplificador de alto voltaje externo (+/-100 V a +/-10 kV); celda de prueba de bajo ruido; controlador de temperatura y cámara climática alta/baja temperatura.
• 6. Funciones de prueba adicionales: Pruebas piroeléctricas, pruebas de corriente de fuga y formas de excitación definidas por el usuario.

Aplicaciones / Uso
El DX-TSC es adecuado para estudiar tiempos de relajación, transiciones de fase, temperaturas de transición vítrea, energías de activación y otras propiedades dieléctricas. Áreas de aplicación típicas: investigación de materiales eléctricos, ensayo de aislantes, estudios de biomoléculas y campos relacionados en ciencia de materiales.

Especificaciones técnicas

• Modelo: DX-TSC
• Rango de temperatura: -185 a 600 °C
• Precisión de control de temperatura: ±0,25 °C
• Velocidad de calentamiento: hasta 10 °C/min (ajustable)
• Tensión máxima de ensayo: ±10 kV
• Método de calentamiento: calentamiento por electrodos DC
• Método de enfriamiento: enfriamiento por agua (baja temperatura mediante nitrógeno líquido)
• Tensión de entrada: AC 220 V
• Tamaño de muestra: diámetro < 25 mm, espesor < 4 mm
• Materiales de electrodos: latón o plata
• Material auxiliar de sujeción: alúmina 99 %
• Salida de datos: RS-232
• Tamaño del equipo: 180 mm x 210 mm x 50 mm
