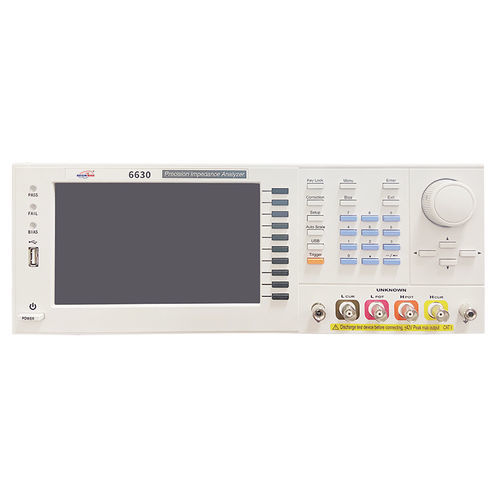

Analizador de impedancia DX6630 series

de vigilanciade laboratoriode tensión

Principio
Un analizador de impedancia mide la impedancia eléctrica compleja de un dispositivo en función de la frecuencia registrando simultáneamente tensión y corriente con detección de fase durante una barrida de frecuencia. Las magnitudes medidas incluyen el módulo de la impedancia, las partes real e imaginaria y la fase; a partir de estas medidas se derivan parámetros de circuito equivalente como conductancia, inductancia y capacitancia.

Características

• Amplio rango de frecuencia de la fuente de señal: DC: 10 Hz–1/3/5/10/20/30/50 MHz (dependiendo del modelo)
• Alta precisión de medida: precisión básica ±0,05 %
• Función ALC: control automático de nivel para estabilizar la amplitud de la señal
• Conmutación de impedancia de salida: 25 Ω / 100 Ω (conmutable)
• Compatibilidad con diversos accesorios de prueba: modo medidor, prueba en varios pasos y accesorios emparejados (incluidos accesorios para líquidos y constante dieléctrica)
• Pantalla: hasta cuatro parámetros de componente en modo medidor; visualización simultánea de inductancia y Rdc
• Funciones de corrección: corrección open, short y load
• Velocidad de medida ultrarrápida: < 3 ms (más rápida)
• Clasificación y manejo: clasificación automática incondicional, comparador y clasificación BIN vía interfaz Handler
• Interfaces: RS-232, GPIB, Handler, LAN, USB Host/Device
• Aplicaciones: adecuada para I+D, laboratorios y entornos de prueba de producción
• Software de operación: software opcional disponible para recopilación completa de datos y análisis

Especificaciones (tabla resumen)
Modo de medida: modo medidor, prueba multi-paso
Circuito equivalente: serie, paralelo
Calibración: open, short, load
Compensación de longitud de línea: 0 / 0,5 / 1 / 2 m
Prueba multi-paso: 50 grupos, 15 pasos por grupo
Clasificación BIN: hasta 9 niveles
Comparador: ABS, Δ ABS, Δ %, OFF
Almacenamiento interno: 100 grupos de ajustes de medidor LCR; 50 grupos de ajustes multi-paso
Almacenamiento USB Host: archivos de ajustes LCR y multi-paso, imágenes BMP
Modo de disparo: automático, manual, RS-232, GPIB, Handler
Comunicación: RS-232, GPIB, Handler, LAN, USB Host/Device
Alimentación: 90–264 Vac, 47–63 Hz; consumo máx. 30 W
Pantalla: 7 pulgadas TFT color (800 × 480)
Entorno de funcionamiento: Temperatura 10–40 °C; Humedad 20–90 % RH
Dimensiones (A × A × P): 336 × 147 × 340 mm
Peso: 3 kg

Parámetros (modelo / frecuencia de prueba)
DX6630-1: 10 Hz – 1 MHz
DX6630-3: 10 Hz – 3 MHz
DX6630-5: 10 Hz – 5 MHz
DX6630-10: 10 Hz – 10 MHz
DX6630-20: 10 Hz – 20 MHz
DX6630-30: 10 Hz – 30 MHz

Señal AC de prueba y precisión de medida (elementos seleccionados)
Resolución de frecuencia: seis dígitos
Precisión de salida de frecuencia: 7 ppm ± 0,01 %
Precisión básica: ±0,05 %
Rango de tensión de la señal de prueba: 10 mV – 2 V rms
Resolución mínima de tensión: 1 mV
Precisión ALC OFF: 10 % × tensión ajustada ± 2 mV
Precisión ALC ON: 6 % × tensión ajustada ± 2 mV
Rango de corriente de la señal de prueba: 200 μA – 20 mA rms
Resolución mínima de corriente: 10 μA
Precisión corriente ALC OFF: 10 % × corriente ajustada ± 20 μA
Señal DC de prueba: 1 V (fija)
Impedancia de salida: 25 Ω o 100 Ω (conmutable)
Tiempo de medida (más rápido): < 3 ms

Parámetros de medida y rangos de visualización
|Z| : 0,000 m - 9999,99 M
R, X : ±0,000 mΩ - 9999,99 MΩ
|Y| : 0,00000 μS - 999,999 kS
G, B : ±0,00000 μS - 999,999 kS
θ (RAD): ±0,00000 - 3,14159
θ (DEG): ±0,000° - 180,000°
Cs, Cp: ±0,00000 pF - 9999,99 F
Ls, Lp: ±0,00 nH - 9999,99 kH
D: 0,00000 - 9999,99
Q: 0,00 - 9999,99
Δ: ±0,00 % - 9999,99 %
Rdc: 0,00 m - 99,9999 MΩ
εr', εr'': 0 - 100000
μr', μr'': 0 - 100000

Resumen de aplicaciones
Analizador de impedancia para la caracterización de componentes electrónicos, circuitos y materiales dieléctricos (incluyendo tejidos biológicos, muestras alimentarias y geológicas). Diseñado para I+D, laboratorios y pruebas de producción.

Características técnicas

• Serie: DX6630 (modelos: DX6630-1 / -3 / -5 / -10 / -20 / -30)
• Precisión básica: ±0,05 %
• Resolución mínima tensión: 1 mV; resolución mínima corriente: 10 μA
• Impedancia de salida: 25 Ω / 100 Ω (conmutable)
• Tiempo de medida (más rápido): < 3 ms
• Pantalla: 7 pulgadas TFT color (800 × 480)
• Interfaces: RS-232, GPIB, Handler, LAN, USB Host/Device
• Alimentación: 90–264 Vac, 47–63 Hz, max 30 W
• Dimensiones: 336 × 147 × 340 mm; Peso: 3 kg
