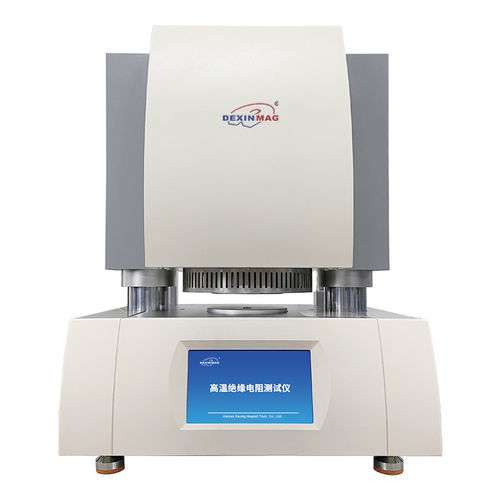

Medidor de resistencia de aislamiento benchtop RT-800

El probador de resistencia de aislamiento de alta temperatura (horno reflector por infrarrojos) está diseñado conforme a GB/T 10518-2006 y en referencia a las normas ASTM. Proporciona múltiples protecciones de seguridad para condiciones anormales (sobretensión, sobrecorriente, sobretemperatura) y un mecanismo de almacenamiento de datos que preserva los resultados durante fallos informáticos o cortes de energía instantáneos.

Características

• Horno reflector de infrarrojo cercano multifuncional que permite ensayos eléctricos en entornos de alta temperatura, vacío y atmosféricos.
• Dispositivo de refrigeración por agua integrado para un enfriamiento más rápido y eficiente.
• Soporte para modos de medición de aumento de temperatura uniforme y aumento por pasos.
• Sonda de temperatura importada combinada con control automático PID para una regulación precisa de la temperatura.
• El calentamiento por infrarrojo cercano proporciona un calentamiento de muestra más homogéneo sin corriente inducida, mejorando la precisión de la medición.
• Pantalla táctil importada de 10 pulgadas con estructura mecánica integrada para una operación estable y fácil de usar.
• Líneas de prueba de alta frecuencia importadas para una mayor capacidad anti-interferencia y mayor precisión de adquisición.
• Software de control y análisis Dexinmag compatible con plataformas de prueba funcional y que ofrece funciones de guardado/restauración de datos.

Ventajas y mejoras de medición

• Diseño anti-interferencia y tecnología avanzada de prueba/análisis que mejoran la adquisición de señales débiles; resolución de medición alcanzando 1 fA (10^-15 A) para pruebas de ultraalta resistencia/señales débiles.
• Diseño que elimina la influencia de las armónicas de la red eléctrica en la precisión de adquisición mediante un módulo anti-interferencia dedicado.
• Función de promediado automático para eliminar desviaciones de entrada irregulares (mejora la estabilidad cuando las corrientes de carga o los contactos son inestables); la entrada de corriente utiliza un conector triaxial de gran diámetro con blindaje interno conectado a GUARD (COM) y blindaje externo a GROUND para estabilidad frente a interferencias y seguridad de alta tensión.
• Procedimiento de “espera antes de medir” (tiempo de mantenimiento de la temperatura) para asegurar un calentamiento más uniforme de la muestra antes de la medición, mejorando la precisión científica de los resultados.
• Calentamiento y enfriamiento de alta velocidad gracias a lámparas infrarrojas de alta energía, reflector chapado en oro y enfriamiento por gas opcional; enfriamiento por agua estándar para enfriado rápido.
• Modos de calentamiento flexibles: velocidad constante, por pasos (calentamiento/enfriamiento), impacto cíclico, vacío, atmosférico y opciones de horno de calentamiento por etapas.
• Tecnología de disparo por desfase que puede reducir la fluctuación de control a aproximadamente ±0,25°C para un control preciso de la temperatura (complementa las funciones de regulación del controlador).

Software operativo y compatibilidad

• Plataforma de software desarrollada en LabVIEW; admite guardado de datos/imágenes y recuperación de datos tras corte de alimentación; compatible con Windows XP/7/10.
• Interfaz multilingüe (chino/inglés), monitorización de estado, gestión de leyenda, permisos de usuario, alarma de fallo e informe de ensayo personalizable (Excel, PDF).
• Software compatible con instrumentos: Keithley (6487, 6514, 6517b), Keysight (B2985A, B2987A), Tonghui (2683A, 2684A).

Características técnicas / especificaciones

• Rango de temperatura: RT-800 (máx.: 1650)°C
• Tamaño de muestra: φ < 25 mm, d < 4 mm
• Precisión de control de temperatura: ±1°C
• Inclinación de subida de temperatura: 10°C/min (configurable)
• Capacidad de medición de resistencia: 1 × 10^16 Ω
• Rango de resistividad: 1 × 10^3 ~ 1 × 10^16 Ω·cm
• Material del electrodo: platino
• Material auxiliar de la pinza: cerámica de alúmina 99%
• Material aislante: cerámica de alúmina 99%
• Transmisión de datos: 4 interfaces USB
• Tensión de entrada: 110 ~ 220 V
• Tamaño del equipo (aprox.): 600 × 500 × 350 mm
