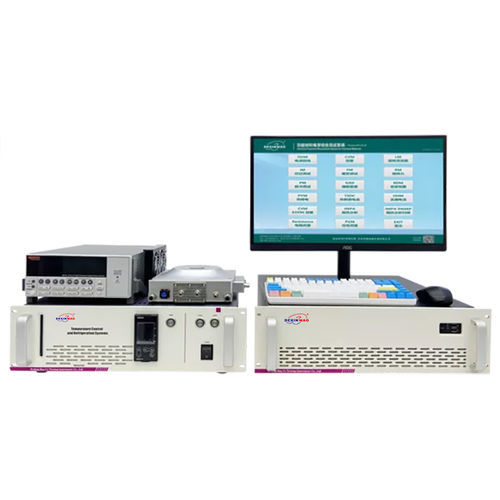

Comprobador para la industria DXPCT series

de laboratorio

Descripción del producto
La serie DXPCT analiza el comportamiento del coeficiente piroeléctrico de muestras en función de la temperatura y el tiempo y genera espectros piroeléctricos mediante software integrado. Se admiten muestras de diversas formas (discos, cubos, tiras, cilindros). El sistema está destinado a la evaluación y ensayo de materiales ferroeléctricos y piezoeléctricos y dispositivos relacionados.

Probador de coeficiente piroeléctrico DXPCT-A
El DXPCT-A integra calefacción, montaje de medida, pantalla y software de control en una sola unidad para mejorar la estabilidad de la medición y simplificar el mantenimiento. Mide la temperatura de Curie y el coeficiente piroeléctrico de cerámicas piezoeléctricas en un amplio rango de temperatura hasta altas temperaturas.

Características del producto

• Plataforma de desarrollo embebida RAM que permite actualizaciones en línea y diagnóstico remoto
• Pantalla capacitiva de 10,1” para control directo del equipo
• Dispositivo de calentamiento, accesorio de medida, pantalla y software integrados
• Mayor estabilidad de medición y mantenimiento simplificado
• Capaz de ensayar temperatura de Curie y coeficiente piroeléctrico de cerámicas piezoeléctricas
• Operación desde temperatura ambiente hasta altas temperaturas (ver parámetros técnicos)

Parámetros técnicos DXPCT-A

• Temperatura de medición: temperatura ambiente a 800℃
• Área del electrodo: 100 mm²
• Precisión de control de temperatura: ±0.5℃
• Precisión de medición: ±0.5℃
• Tasa de subida de calentamiento: 1–5℃/min
• Tasa de descenso: 1–5℃/min
• Condensador integrador: 10 μF (modelo A)
• Sensibilidad de adquisición de voltaje: 0.1 mV
• Rango de voltaje: 200 V
• Impedancia de entrada adquisición de voltaje: 1 × 10¹² Ω
• Error del registrador: <1%
• Dimensiones: (550 × 480 × 500) mm
• Peso del equipo: aprox. 26 kg
• Sistema de control: PC industrial integrado

Probador DXPCT-B
El DXPCT-B utiliza un enfoque de integración de corriente con un amplificador monovía de grado electrométro (corriente de polarización a nivel de femtoamperios) para medir la corriente piroeléctrica acumulada en un condensador integrador. Un módulo de adquisición de voltaje de alta impedancia y un sensor de temperatura de alta precisión proporcionan las señales procesadas por un ordenador industrial. Compatible con picoamperímetros (p. ej. Dexinmag, Keithley 6514/6485/6517B) para la medición de corriente.

Parámetros técnicos DXPCT-B

• Temperatura de medición: temperatura ambiente a 800℃
• Área del electrodo: 100 mm²
• Precisión de control de temperatura: ±0.5℃
• Precisión de medición: ±0.5℃
• Tasa de calentamiento: 1–5℃/min
• Rango de corriente: 100 fF ~ 20 mA
• Error de medición: <1%
• Dimensiones: (550 × 480 × 500) mm
• Peso del equipo: aprox. 26 kg
• Sistema de control: ordenador industrial integrado

Software de ensayo
El software basado en LabVIEW proporciona adquisición de datos estable, recuperación tras corte de alimentación y guardado de imágenes/datos. Soporta XP, Windows 7 y Windows 10 y está diseñado para flujos de prueba fiables para materiales piroeléctricos.

Interfaz de usuario

• Interfaz multilingüe (chino e inglés)
• Monitorización en tiempo real del estado de los ensayos
• Iconos de estado para gestión del sistema
• Gestión de permisos de usuario para control de accesos
• Funciones de alarma ante fallos del equipo

Resumen del producto
La serie DXPCT mide la carga/corriente piroeléctrica acumulada en un condensador integrador mediante los métodos de integración de carga (modelo A) o de integración de corriente (modelo B). Las señales de un módulo de adquisición de alta impedancia y un sensor de temperatura son procesadas por un PC industrial para determinar el coeficiente piroeléctrico y las propiedades relacionadas en función de la temperatura.

Especificaciones técnicas

• Rango de temperatura de medida: temperatura ambiente a 800℃
• Área del electrodo: 100 mm²
• Precisión de control de temperatura: ±0.5℃
• Precisión de medición: ±0.5℃
• Tasa de subida/descenso: 1–5℃/min
• Condensador integrador: 10 μF (modelo A)
• Sensibilidad de adquisición de voltaje: 0.1 mV
• Rango de voltaje: 200 V
• Impedancia de entrada de adquisición: 1 × 10¹² Ω
• Rango de corriente (modelo B): 100 fF ~ 20 mA
• Error registrador/medición: <1%
• Dimensiones: 550 × 480 × 500 mm
• Peso del equipo: aprox. 26 kg
• Sistema de control: PC industrial integrado
