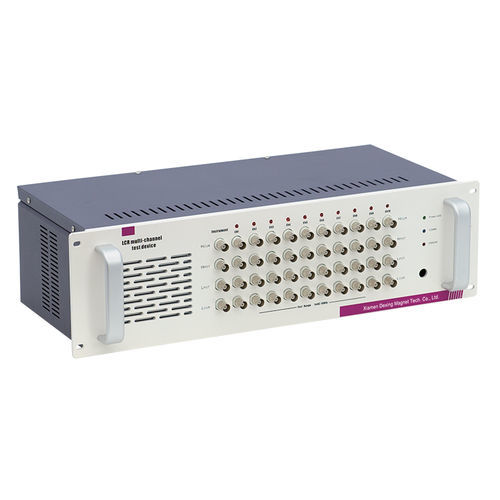

El equipo de ensayo multicanal LCR es una solución modular de 10 canales para la medida dieléctrica y de resistencia, diseñado para integrarse con analizadores de impedancia y óhmetros de alta resistencia. Admite conmutación de alta velocidad y control de E/S de alta velocidad para pruebas multicanal automatizadas.

Características

• Compatible con analizadores de impedancia y óhmetros de alta resistencia
• Relés con acoplador óptico: alta velocidad de conmutación y larga vida útil
• Ancho de banda amplio con bajo error entre canales
• Tiempo de conmutación: 1 ms
• Control de salida E/S de alta velocidad

Casos de aplicación

• Sistema de ensayo de impedancia CA multicanal

Software para PC

• Software de prueba multiplex LCR para PC
• Funciones del software: establecer condiciones de prueba (rango, frecuencia, comparador, etc.) para todos los canales; activar/desactivar canales; realizar escaneos en bucle; guardar condiciones de prueba localmente

Compensación abierto/corto

• Admite compensación de abierto y corto por canal
• Si se utiliza la función de conmutación de ajustes del LCR (que requiere un tiempo de conmutación largo), el software realiza los cálculos de compensación abierto/corto para mantener un tiempo de escaneo de alta velocidad

Tabla de señales E/S externas

• No. 1 — Nombre de señal: SCAN; E/S: IN; Función: iniciar/avanzar el escaneo; Lógica: flanco
• No. 2 — Nombre de señal: (reservado); E/S: IN; Función: -; Lógica: -
• No. 3 — Nombre de señal: ISO_5V; E/S: -; Función: salida de alimentación de aislamiento +5V (-5V); Lógica: flanco
• No. 4 — Nombre de señal: CLOSE; E/S: OUT; Función: fin de cierre de canal; Lógica: pulso
• No. 5 — Nombre de señal: (reservado); E/S: OUT; Función: -; Lógica: -
• No. 6 — Nombre de señal: SCAN RESET; E/S: IN; Función: reinicio de la acción de escaneo; Lógica: flanco
• No. 7 — Nombre de señal: (reservado); E/S: IN; Función: -; Lógica: -
• No. 8 — Nombre de señal: ISO_COM; E/S: -; Función: terminal común de la alimentación de aislamiento; Lógica: -
• No. 9 — Nombre de señal: (reservado); E/S: OUT; Función: -; Lógica: -

Especificaciones técnicas

• Alimentación: frecuencia industrial; tensión nominal de alimentación: AC 240 V (±10%); potencia nominal máxima: 30 VA
• Indicadores: indicador de alimentación, indicador de error, indicador remoto
• Interfaz: USB, LAN, RS-232C
• Dimensiones y peso: 340 (W) × 190 (H) × 180 (D) mm (excluidas protuberancias), 2,4 kg
• Accesorios: cable de alimentación, manual de instrucciones
• Opciones: cable de conexión L2004; RS-232
• Instrumentos compatibles: Keysight, Tonghui, Wayne Kerr, HIOKI, Dexinmag, etc.
• Número de canales: 10 canales
• Resistencia de bucle: 0,5 Ω (terminales entrada-salida, valor de referencia)
• Capacitancia: 0,2 pF (entre terminales de entrada y canales OFF, con Guard, valor de referencia)
• Especificación de contactos: tensión máxima de entrada 1000 V
• Capacidad de corriente admisible: 200 mA (pico AC / DC)
• Tiempo de conmutación: 1,0 ms
• Resistencia de aislamiento: 100 TΩ o más (Canal - capa de blindaje del canal - Entre carcasas, excluyendo LCUR)
