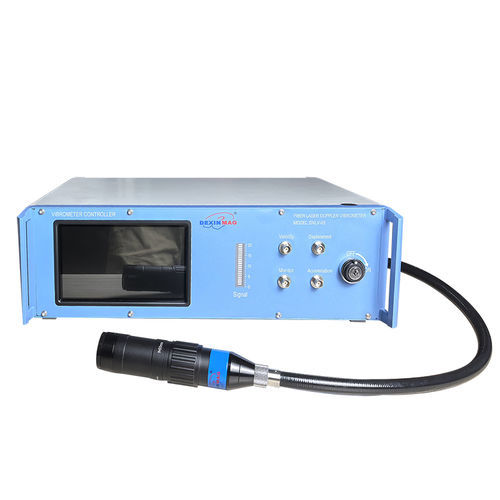

Vibrómetro láser Doppler DXLV-03

El DXLV-03 es un vibrómetro láser Doppler por fibra no contacto para la medición de desplazamiento y velocidad vibratoria de alta resolución, pensado para ensayos de investigación e ingeniería.

Características clave:

• Medición sin contacto con alta resolución espacial y de desplazamiento
• Diseño compacto e integrado por fibra con alta inmunidad a interferencias
• No se ve afectado por la luz ambiental ni por el color de la muestra
• Transmisión/recepción coaxial que evita zonas ciegas de medida
• Tasa de muestreo del sensor hasta 5 MHz
• Inmunidad a condiciones de luz anormales > 60.000 lux

Casos de aplicación:

• Vibrómetro láser + cámara de ensayo de bloque de temperatura variable

  • Recorrido ajustable del electrodo ≥ 3 mm, resolución 0,01 mm
  • Tamaño de muestra < 30 mm
  • Tensión de ensayo de la cámara ≥ 10 kV
  • Rango de calefacción: ambiente hasta 250℃
  • Controlador de temperatura de marca importada
  • Protecciones contra sobretemperatura y sobrecorriente
• Vibrómetro láser + cámara de ensayo de alta temperatura

  • Recorrido ajustable del electrodo ≥ 3 mm, resolución 0,01 mm
  • Tamaño de muestra < 30 mm
  • Tensión de ensayo de la cámara ≥ 10 kV
  • Rango de calefacción: ambiente hasta 800℃
  • Controlador de temperatura de marca importada
  • Protecciones contra sobretemperatura y sobrecorriente
• Vibrómetro láser + dispositivo de ensayo alta/baja temperatura

  • Adecuado para medidas de deformación y vibración de dispositivos y materiales macizos
  • Tamaño de muestra < 40 mm
  • Tensión de ensayo de la cámara ≥ 2 kV
  • Rango calefacción/refrigeración: -196℃ a 250℃
  • Controlador de temperatura de marca importada
  • Protecciones contra sobretemperatura y sobrecorriente
• Vibrómetro láser + dispositivo de prueba para viga en voladizo de película delgada

  • Se usa con pruebas piezoeléctricas de película delgada (E31) para medir coeficientes piezoeléctricos (E31, D31, D33, E33) y desplazamiento por espesor vs tensión
  • Medición a alta velocidad del desplazamiento por flexión cantilever-sustrato bajo tensión aplicada

Especificaciones técnicas:

• Modelo: DXLV-03 (Vibrómetro láser Doppler por fibra)
• Tecnología de chip optoelectrónico integrado
• Tasa de muestreo del sensor: 5 MHz
• Resolución de desplazamiento: 0,01 nm
• Longitud de onda del láser de medida: 1310 nm
• Rango de frecuencia de medida: DC a 2,5 MHz
• Precisión de frecuencia vibratoria: 0,02 %
• Rango de velocidad vibratoria: 4,5 m/s (estándar); versión alta velocidad hasta 20 m/s
• Salida analógica: ±5 V
• Software: interfaz de datos en bruto y SDK para integración y desarrollo
• Alimentación: 12 V DC; consumo: 4 W
• Inmunidad: tolera interferencias lumínicas anormales > 60.000 lux
