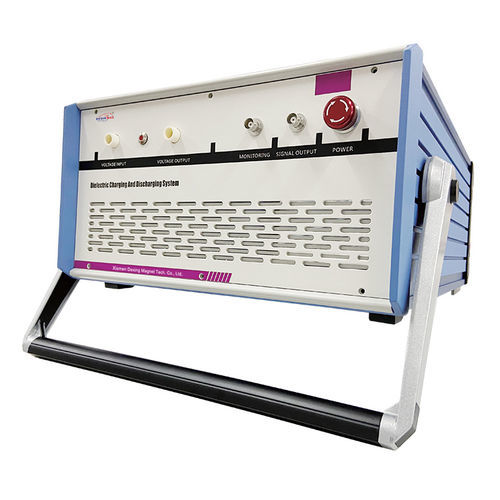

Sistema de prueba para laboratorio DX-DSC-10KV

Resumen
El sistema de carga y descarga dieléctrica DX-DSC-10KV es un banco de pruebas Dexinmag diseñado para estudiar el comportamiento de carga/descarga en alta tensión y el rendimiento de almacenamiento de energía de materiales dieléctricos. Integra un circuito de descarga de condensador dedicado, compatibilidad con amplificadores/fuentes HV externas, adquisición de datos mediante osciloscopio y pruebas a temperatura variable opcionales.

Características

• Alta escalabilidad: conexión a amplificadores de alta tensión externos o fuentes DC HV.
• Alta capacidad de corriente de descarga: medición por sonda hasta 100 A (150 A; monitorización de corrientes múltiples).
• Flexibilidad de muestras: plataforma de carga personalizada adecuada para películas finas, películas gruesas y cerámica.
• Adquisición de datos: captura de formas de onda con osciloscopio y cálculo directo de la densidad de energía almacenada.
• Función de fuente de señal: generación de formas de onda arbitrarias soportada.
• Pruebas a temperatura variable: desde temperatura ambiente hasta 250℃; rango de control del módulo 0–200℃.
• Pruebas de materiales polarizados: compatible con equipos de polarización para materiales piezoeléctricos y dieléctricos.
• Baja capacitancia parásita y conmutación rápida: conmutador HV unipolar (SPDT) especial soportando hasta 10 kV con baja capacitancia parasitaria.
• Dos modos de prueba: subamortiguado (circuito de descarga en cortocircuito) y sobreamortiguado (resistencia de precisión no inductiva como carga).
• Soporte para ensayos de fatiga: pruebas cíclicas automatizadas disponibles.
• Rango de operación: tensiones típicas hasta 10 kV y corrientes en el rango de mA cuando procede.

Circuito de prueba y operación
El sistema utiliza un circuito de descarga de condensador dedicado. La muestra dieléctrica se carga a la tensión objetivo y, al cerrar un interruptor MOS de alta velocidad, la energía almacenada se libera hacia una carga resistiva. La tensión/corriente dependiente del tiempo en la muestra durante la descarga se registra con un dispositivo de adquisición (osciloscopio) y se usa para calcular la densidad de energía de descarga y métricas relacionadas. La selección de diferentes resistencias de carga cambia la velocidad de descarga (comportamiento RC); pueden usarse múltiples resistencias o combinaciones para alcanzar las tasas deseadas. Para pruebas a kV altos, las muestras suelen sumergirse en aceite de silicona.

Especificaciones técnicas

• Modelo del equipo: DX-DSC-10KV
• Ancho de banda de la sonda de corriente: 120 MHz
• Corriente pico: 0–100 A (150 A; monitorización de múltiples corrientes)
• Resolución de adquisición de corriente: 1 mA
• Opciones de módulo de fuente HV: 3 kV, 5 kV, 10 kV, 15 kV (corriente: 0–5 mA)
• Clasificación del interruptor: 1 millón de operaciones, tensión soportada hasta 15 kV
• Rango de control de temperatura (módulo): 0–200 ℃
• Estabilidad y precisión de temperatura: 0.1 ℃
• Muestras de prueba: película delgada, película gruesa, cerámica, vidrio, etc.
• Notas: la energía de descarga y el tiempo dependen de la capacitancia de la muestra, la resistencia de carga y la respuesta dieléctrica no lineal/ dependiente de la frecuencia.

Aplicaciones y notas

• Evaluación en laboratorio del almacenamiento de energía dieléctrica y de las dinámicas de carga/descarga.
• Compatible con configuraciones de polarización y ensayo piezoeléctrico.
• Se recomienda respetar procedimientos de seguridad HV y usar inmersión en aceite para pruebas a alta tensión.
