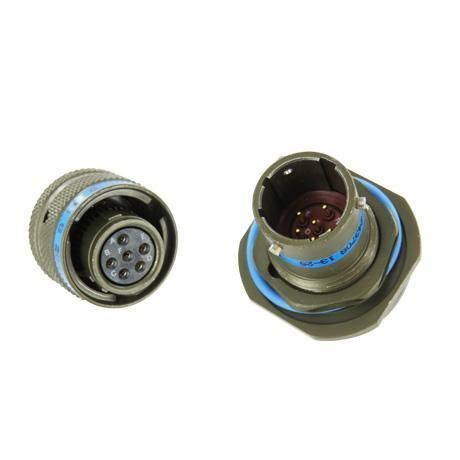

Conector radiofrecuencia LJT - HE308 - 38999

de datosde alimentación eléctricaóptico

Descripción general
La gama LJT de Amphenol Socapex es una familia de conectores de acoplamiento bayoneta diseñada para aplicaciones aeroespaciales y militares. Ofrece una amplia variedad de disposiciones de contactos y tipos de carcasa optimizando peso y espacio. La gama LJT está cualificada MIL-DTL-38999 Serie I y HE308 y proporciona protección total de contactos. Versiones metálicas y compuestas disponibles, adecuadas para entornos hostiles como comunicaciones en el campo de batalla, vehículos militares y aviónica.

Características clave

• Diseño 100% scoop proof
• Conectores con acoplamiento bayoneta y gran variedad de disposiciones de contactos y tipos de carcasa
• Más de 60 disposiciones de contactos, de 1 a 128 contactos
• Producto robusto con alta resistencia a golpes y vibraciones
• Varios materiales y recubrimientos disponibles, versiones compatibles con RoHS y REACH

Aplicaciones

• Vehículos militares
• Comunicaciones en el campo de batalla C5ISR
• Aviónica militar

Beneficios del producto

• Varios estilos de receptáculo: brida cuadrada, tuerca de apriete, en línea
• Acoplamiento rápido, completamente acoplado con 1/4 de giro de la tuerca de acoplamiento
• Muchas versiones disponibles: backshell integrado, separador (doble brida), etc.

Materiales y recubrimientos

• Aluminio: cadmio oliva, níquel, níquel-zinc negro
• Bronce marino (sin recubrimiento)

Tipos de contactos y terminaciones

• Más de 60 disposiciones de contactos
• Tamaños de contacto: 23 a 4/0
• Versiones señal, potencia, alta velocidad (Coax, Twinax, Quadrax, Octomax...), y terminaciones ópticas
• Terminaciones: crimpado y patas PCB (versiones doradas y estañadas)

Características medioambientales

• 500 ciclos de acoplamiento
• Temperatura de funcionamiento: -65°C a 175°C o 200°C dependiendo de material y recubrimiento
• Resistencia a la corrosión: de 48 a 500 horas según material y recubrimiento
• Protección de entrada: IPX7 cuando está acoplado y completamente cableado

Características eléctricas

• Resistencia de aislamiento a temperatura ambiente: 5,103 MΩ
• Corriente nominal de contacto: de 3 A a 230 A (según tamaño de contacto, material y recubrimiento)

Especificaciones técnicas

• Cualificación: MIL-DTL-38999 Serie I & HE308
• Acoplamiento: Bayoneta
• Disposiciones de contactos: más de 60 (1 a 128 contactos)
• Tamaños de contacto disponibles: 23 a 4/0
• Estilos de carcasa disponibles: brida cuadrada, tuerca de apriete, en línea, brida reducida, variantes rack & panel
• Materiales: variantes de aluminio con múltiples recubrimientos, bronce marino sin recubrimiento
• Terminaciones: crimpado y patas PCB (doradas y estañadas)
• Durabilidad de acoplamiento: 500 ciclos
• Rango de temperatura: -65°C hasta 175°C o 200°C según configuración
• Protección de ingreso: IPX7 cuando está acoplado y completamente cableado
• Documentos disponibles: hojas de datos para disposiciones de contactos e inserts de potencia específicos
