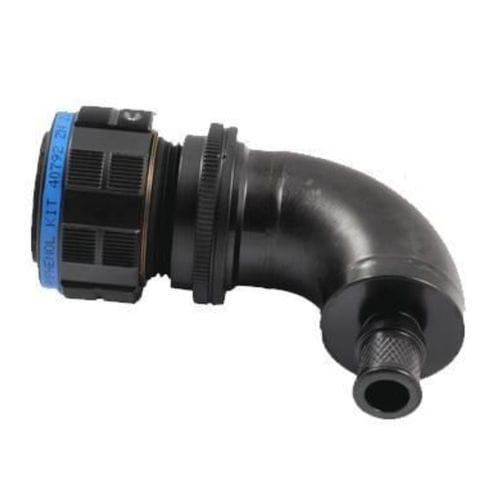

Conector de datos RJFIELD™

USBEthernetatornillable

Descripción
Los kits RJFIELD™ y USBFIELD™ incluyen todos los componentes necesarios para crear una solución de blindaje EMI 360° totalmente integrada para conectores RJ y USB. Diseñados para aplicaciones que requieren protección electromagnética certificada, los kits son compatibles con los formatos MIL‑DTL‑38999 Series III y MIL‑DTL‑26482 y admiten requisitos TEMPEST, COMSEC y SDIP‑27.

Características principales

• Blindaje EMI 360° para interfaces RJ y USB
• Carcasas metálicas conformes con MIL‑DTL‑38999 Series III o MIL‑DTL‑26482
• Diseñado para aplicaciones TEMPEST, COMSEC, SDIP‑27

Aplicaciones

• Comunicaciones C6ISR en el campo de batalla
• Vehículos terrestres blindados y tácticos
• Sistemas navales e instalaciones embarcadas
• Sistemas conformes con TEMPEST, COMSEC y SDIP‑27
• Ciberseguridad de hardware y comunicaciones seguras

Características mecánicas

• Mecanismo de acoplamiento de rosca tri‑start (tipo MIL‑DTL‑38999 Series III) con dispositivo anti‑desacoplamiento
  - Carcasa RJFTV tamaño 19
  - Carcasa USBFTV tamaño 15
• Mecanismo de bayoneta (MIL‑DTL‑26482): carcasa RJF tamaño 18
• Resistente a impactos, vibraciones y tracción
• Codificación mecánica / polarización
• Retención del cordón en el conector: 100 N axial
• Ciclos de acoplamiento: mínimo 500

Protección ambiental

• Sellado contra líquidos y polvo (IP68)
• Resistente a la niebla salina
• Vibraciones: 10–500 Hz, 10 g, 3 ejes — sin discontinuidad > 10 ns según MIL‑STD‑810H
• Versiones compuestas probadas según NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Impactos: IK06 > caída de un peso de 250 g desde 40 cm sobre los conectores (acoplados)
• Humedad: 21 días, 43°C, 98% de humedad
• Rango de temperatura de funcionamiento: -40°C a +85°C

Notas de uso
Los kits se suministran sin cable para que los usuarios puedan montar el cableado según sus especificaciones de blindaje. Se recomiendan cordones Ethernet y USB reforzados y libres de halógenos para su uso en entornos adversos; son totalmente compatibles con el sistema de blindaje EMI.

Características / especificaciones técnicas

• Tipos de acoplamiento: rosca tri‑start (MIL‑DTL‑38999 III) y bayoneta (MIL‑DTL‑26482)
• Tamaños de carcasa: RJFTV tamaño 19, USBFTV tamaño 15, RJF tamaño 18 (bayoneta)
• Retención del cordón: 100 N axial
• Ciclos de acoplamiento: ≥ 500
• Protección de ingreso: IP68
• Vibración: 10–500 Hz, 10 g, 3 ejes (MIL‑STD‑810H)
• Impacto: IK06 (caída de 250 g desde 40 cm, acoplados)
• Resistencia a la humedad: 21 días a 43°C / 98% HR
• Rango de temperatura: -40°C a +85°C
• Normas / cumplimiento: diseñado para TEMPEST, COMSEC, SDIP‑27
